商品の詳細:
|
| 画面サイズ: | 15.6インチ 縦 | 表示タイプ: | 産業tft lcdモジュール |
|---|---|---|---|
| 決議: | 1920×1080 ピクセル (RGBストライプ) | 貯蔵温度: | -30°Cから+80°C |
| 作業温度: | -35°Cへの+85°C | 明るさ: | 500 cd/m2 |
| コントラスト比: | 1200:1 (標準) | インターフェース: | 8ビットLVDS入力、I-PEXコネクタ |
| 表面処理: | AG/AR/AF コーティング (選択可能) | タッチ技術: | 容量感触パネル |
| 蓋のガラス: | ゴリラガラス/強化ガラス/PMMA | トッチポイント: | 10点マルチタッチ |
| タッチインターフェース: | I2C/USB/RS232 (設定可能) | IC オプション: | EETI,ILITEK,サイプレス,グーディックス |
| カスタマイズ: | シルク印刷, ロゴ, 型抜き | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | FHD産業用TFTディスプレイ,静電容量式タッチパネル産業用TFTディスプレイ |
||
SFTO1560JD-7328BNを紹介 要求の高い環境のためのプロフェッショナルグレードの15.6インチFHD産業用TFTディスプレイ
についてSFTO1560JD-7328BN高性能な工業用TFTLCDモジュール産業,医療,航空宇宙,海洋環境における堅牢なアプリケーションのために設計されています.15.6インチ横切りのアクティブエリアそしてフルHD解像度 (1920 x 1080)このディスプレイは極端な条件でも 優れた透明性と信頼性を提供します
主要な特徴:
技術仕様:
応用:
なぜSFTO1560JD-7328BNを選んだのか?
ヨーロッパとアメリカのOEMやシステムインテグレーターに最適です
SFTO1560JD-7328BNは,産業自動化,医療,航空宇宙部門低圧設計,高明るさ,高温耐性により,プロフェッショナル向けに妥協のない信頼性.
今日ご連絡ください 大量注文またはカスタマイズ!
セキュリティ・テクノロジー・リミテッドでは端から端へのサポート迅速な配送と技術支援を保証します.北米とヨーロッパ.
仕様
| パラメータ | 仕様 | ユニット |
| アクティブ エリア | 345.6 ((W) x 194.4 ((H) | mm |
| ピクセル数 | 1920 x RGB x 1080 | ピクセル |
| ピクセルピッチ | 0.18 (W) × 0.18 (H) | mm |
| ピクセル配置 | RGB 垂直ストライプ | |
| 表示モード | 通常は黒 | |
| 表示する色 | 8ビット | 色 |
| 表面処理 | HC | |
| コントラスト比 | 平均で 1200分1000 | |
| 視角 (CR>10) | タイプ85/85/85/85 | デグ |
| 色域 | 72% NTSC | |
| 亮度 | 500タイプ 425分 | cd/m2 |
| 照明の均一性 | 80% タイプ 75% 分 | |
| 電力消費量 | マックス10.65Wタイプ 9.55W | ワット |
| 図面の次元 | 363.8*2159 | mm |
| 体重 | タイプ 850g | グラム |
外部 寸法
インターフェース・ピン定義
|
違う 違う |
シンボル |
違う 違う |
シンボル |
||
|
1 |
RE3P |
陽性LVDS差値データ入力チャンネルE3 ((Even) |
21 |
RO1N |
負のLVDS差分データ入力チャンネルO1 (Odd) |
|
2 |
RE3N |
負のLVDS差分データ入力 チャンネルE3 (偶数) |
22 |
RO0P |
プラスのLVDS差分データは Put Channel O0 ((Odd) で表示される |
|
3 |
RECLKP |
陽性LVDS差点クロック入力 t (偶数) |
23 |
RO0N |
負のLVDS差分データ (入力チャネルO0 (Odd) |
|
4 |
思い出して |
負のLVDS差点クロックインプット |
24 |
GND |
LCD グラウンド |
|
5 |
RE2P |
陽性LVDS差値データ入力チャンネルE2 ((Even) |
25 |
NC |
SDA は SAEF を使用するには,このピンは開いておく必要があります. |
|
6 |
RE2N |
負のLVDS差分データ入力 チャンネルE2 (偶数) |
26 |
NC |
SAEF の SCL は,このピンが開いている必要があります. |
|
7 |
GND |
LCD グラウンド |
27 |
NC |
MTP は SAEF の使用のため,このピン は開いている必要があります. |
|
8 |
RE1P |
陽性LVDS差値データ入力チャンネルE1 (偶数) |
28 |
LCD_VCC |
LCD パワー 3.3V |
|
9 |
RE1N |
負のLVDS差分データ入力 チャンネルE1 (偶数) |
29 |
LCD_VCC |
LCD パワー 3.3V |
|
10 |
RE0P |
陽性LVDS差値データ入力チャンネルE0 (偶数) |
30 |
LCD_VCC |
LCD パワー 3.3V |
|
11 |
RE0N |
負のLVDS差分データ入力 チャンネルE0 (偶数) |
31 |
LED_PW M について |
バックライト調整3.3V (~3.6V) |
|
12 |
RO3P |
陽性LVDS差値データ入力チャンネルO3 (異数) |
32 |
LED_EN |
ピンを有効にする3.3V (~3.6V) |
|
13 |
RO3N |
負のLVDS差分データ入力 チャンネルO3 (Odd) |
33 |
GND |
地面 |
|
14 |
GND |
LCD グラウンド |
34 |
STBYB |
深い待機モード設定ピン |
|
15 |
ROCLKP |
陽性LVDS差点クロック入力 t (Odd) |
35 |
RSTB |
デバイス リセット LCD ドライバ IC,低アクティブ |
|
16 |
ROCLKN |
負のLVDS差点クロック入力 (Odd) |
36 |
GND |
地面 |
|
17 |
GND |
LCD グラウンド |
37 |
BL_POW 緊急事態 |
+12V Vi 電源 |
|
18 |
RO2P |
陽性LVDS差値データ入力チャンネルO2 (奇数) |
38 |
BL_POW 緊急事態 |
+12V Vi 電源 |
|
19 |
RO2N |
負のLVDS差分データ入力 チャンネルO2 (Odd) |
39 |
BL_POW 緊急事態 |
+12V Vi 電源 |
|
20 |
RO1P |
陽性LVDS差値データ入力チャンネルO1 (異数) |
40 |
BL_POW 緊急事態 |
+12V Vi 電源 |
オプティカル特性
|
ポイント |
シンボル |
条件 |
ミニ |
タイプする |
マックス |
ユニット |
|
照明量 |
血圧 |
θ=0° |
425 |
500 |
- そうだ |
cd/m2 |
|
L255 統一性 |
△Bp |
|
75 |
80 |
- そうだ |
% |
|
視角 |
θL |
Cr≥10 |
- そうだ |
85 |
- そうだ |
デグ |
|
|
θR |
|
- そうだ |
85 |
- そうだ |
|
|
|
ψT |
|
- そうだ |
85 |
- そうだ |
|
|
|
ψB |
|
- そうだ |
85 |
- そうだ |
|
|
コントラスト比 |
C.C. |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
CIE1931の色座標 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
|
ワイ |
|
0.299 |
0.329 |
0.359 |
|
|
色域 |
|
NTSC |
- そうだ |
72 |
- そうだ |
% |
|
ガンマ |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
|
横断音声 |
|
25°C |
- そうだ |
- そうだ |
2 |
% |
バックライトの特徴
|
パラメータ |
シンボル |
価値観 |
ユニット |
||
|
|
|
ミン |
タイプする |
マックス |
|
|
LED電源電圧 |
V LED |
28 |
30 |
31 |
V |
|
LED電源電流 |
ILED |
- |
252 |
- |
mA |
|
電力消費量 |
PLED |
- |
8.89 |
9.19 |
W |
|
LED 量 |
QLED |
- |
40 |
- |
エイ (EA) |
|
LEDの寿命 |
TLED |
40000 |
50000 |
- |
時間 |
CTP仕様 (オプション)
| カテゴリー | パラメータ | 仕様 |
| 一般的な | 構造 | カバーグラス + DITOグラス |
| カバー レンズ 強化 | 化学 的 に 強化 さ れ た | |
| カバー レンズ 表面硬さ | ≥6H (鉛筆の硬さ) | |
| 光伝播率 | ≥85% | |
| 操作温度 | -30°C~+80°C,RH ≤85% | |
| 貯蔵温度 | -35°C ~ +85°C,RH ≤85% | |
| 電気 | インターフェース | IIC / USB / UART |
| タッチIC | IL12511 | |
| 電源電圧 (VDD) | 3.3Vまたは5V (選択可能) | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
| 環境問題 | 運用条件 | 霧や表面水で機能する |
| 表面特性 | 表面インク | 紫外線防止 |
| 表面処理 | 抗輝 (霧: 10%) | |
| LCD-TPラミネーション | OCA (光学的に透明な接着剤) | |
| 準拠性 | 物質 的 な 基準 | RoHSとハロゲンフリーに準拠する |

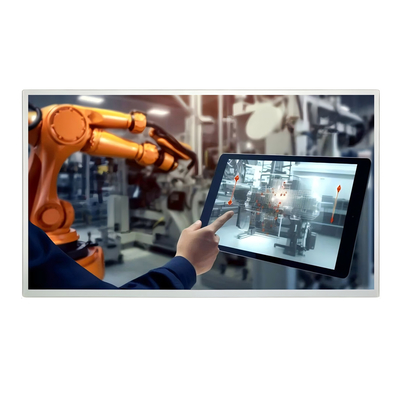

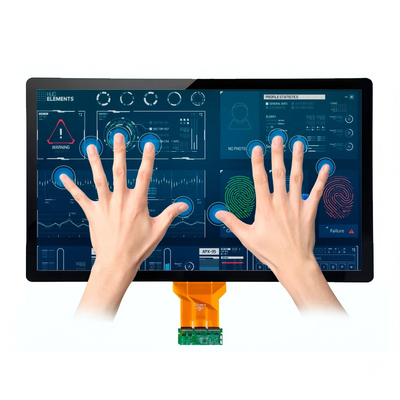

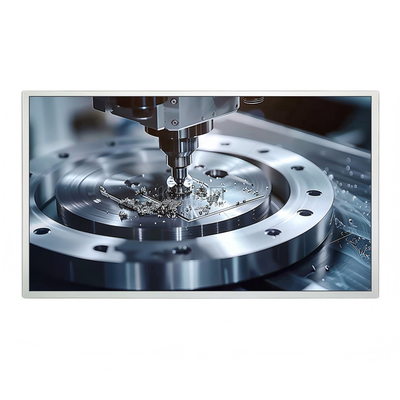

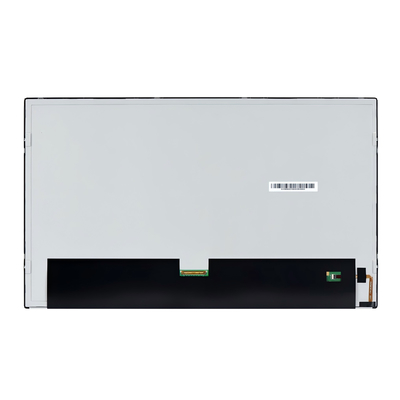

製品画像
