商品の詳細:
|
| スクリーン: | 2.8インチ 丸型TFT | 決議: | 480x480ピクセル |
|---|---|---|---|
| タッチスクリーンタイプ: | 容量 (G+F構造) | ディスプレイ技術: | IPS TFT液晶 |
| ドライバーIC: | ST7701S | 接触コントローラー: | CST836U |
| インターフェース: | 3SPI + 18ビット RGB | 視野角: | 85° 全方向 |
| 表面照明度: | 300 Cd/m2 | 作業温度: | -20°C ～ +70°C |
| 貯蔵温度: | -30°Cから+80°C | 表面硬さ: | ≥6H ガラス |
| 準拠性: | REACHとRoHSに準拠している | バックライト 寿命: | 40,000 時間 |
| ハイライト: | 480x480円形TFT LCD,丸いTFT液晶ディスプレイモジュール,ST7701S TFT LCDディスプレイモジュール |
||
プレミアム2.8インチ円形IPS TFTディスプレイ、タッチ機能内蔵
産業用および商業用途向けに設計されたSaef TechnologyのSFTO280XC-7333A-CTは、高解像度480x480円形IPSパネルと堅牢な静電容量式タッチ技術を組み合わせたものです。丸型ディスプレイが優れているスマートデバイス、医療機器、自動車インターフェースに最適です。
主な技術的特徴：
認証済み＆信頼性
最適用途：
• 産業用HMI • ウェアラブル技術 • 車載用ゲージ • スマートホームコントロール • 医療機器
保証：1年間の機能保証と生涯技術サポート。静止画像に対する焼き付き防止ガイダンスが含まれています。
一般仕様
| 項目 | 仕様 | 単位 |
| LCDサイズ | 2.76 | インチ |
| 表示モード | ノーマリーブラック | -- |
| 解像度 | 480(RGB)x480 | ピクセル |
| ピクセルピッチ | 0.1461*RGB*0.1461 | mm |
| ピクセル配置 | RGB垂直ストライプ | |
| 視野方向 | IPS | - |
| モジュール外形寸法 | 78(H)*78(V)*3.87(D) | mm |
| LCD AA | 70.13x70.13 | mm |
| TP VA | 70.53x70.53 | mm |
| 色 | 262K | - |
| ドライバIC | ST7701S | - |
| ドライバIC RAMサイズ | - | - |
| インターフェース | 3SPI+18RGB | -- |
| バックライト | 白色LED | -- |
| タッチIC | CST836U | -- |
| 表面硬度 | ≥6H | -- |
| タッチ構造 | G+F | -- |
| カバーレンズ | ガラス | -- |
| 色 | 黒 | -- |
| 動作温度 | -20℃~ +70℃ | -- |
| 保管温度 | -30℃~ +80℃ | -- |
機械的外形寸法
ピンアサインメント
| ピン | シンボル | 説明 |
| 1 | LEDA | LEDアノード |
| 2 | LEDK | LEDカソード |
| 3 | LEDK | LEDカソード |
| 4 | GND | グランド |
| 5 | VCI | LCDアナログ電源（3.3V） |
| 6 | RESET | リセット信号 |
| 7 | NC | 未接続 |
| 8 | NC | 未接続 |
| 9 | SDA | SPIデータ信号 |
| 10 | SCK | SPIクロック信号 |
| 11 | CS | SPIチップセレクト信号 |
| 12 | PCLK | RGBドットクロック信号 |
| 13 | DE | RGBデータイネーブル信号 |
| 14 | VSYNC | RGBフレーム同期信号 |
| 15 | HSYNC | RGBライン同期信号 |
| 16-33 | DB0-DB17 | RGBデータ(B2-B7,G2-G7,R2-R7) |
| 34 | GND | グランド |
| 35 | TP_INT | タッチ割り込み |
| 36 | TP_SDA | タッチIICデータ信号 |
| 37 | TP_SCL | タッチIICクロック信号 |
| 38 | TP_RESET | タッチリセット信号 |
| 39 | TP_VCI | タッチ電源 |
| 40 | TP_GND | タッチグランド |
絶対最大定格
| 項目 | シンボル | 最小 | 最大 | 単位 |
|
電源電圧 |
VCI | -0.30 | +3.3 | V |
| IOVCC | -0.30 | +2.5 | V | |
| TP_VCI | / | / | V | |
| TP_IOVCC | / | / | V | |
| 動作温度 | Top | -20.0 | 70.0 | ℃ |
| 保管温度 | Tst | -30.0 | 80.0 | ℃ |
|
動作および保管 湿度 |
Hstg | 10% | 90% | %(RH) |
電気的特性
| 項目 | シンボル | 最小 | TYP. | 最大 | 単位 | |
| デジタル電源電圧 | IOVCC | 1.65 | 1.8 | 1.95 | V | |
|
アナログ電源 電圧 |
VCI | 2.5 | 2.8 | 3.3 | V | |
| TP電源 | TP_VCI | / | / | / | V | |
| TP電源 | TP_IOVCC | / | / | / | V | |
| 入力信号電圧 |
ロー レベル |
VIL | 0 | - |
0.3 x IOVCC |
V |
|
ハイ レベル |
VIH |
0.7 x IOVCC |
- | IOVCC | V | |
|
デジタル の電流電源電圧 |
IIOVCC | - | 20 | 35 | Ma | |
| アナログ電源電圧の電流 | IVCI | - | 35 | 50 | Ma | |
バックライトユニット駆動条件
| 項目 | シンボル | 最小 | TYP. | 最大 | 単位 |
| 順方向電流 | IF | - | 80 | - | Ma |
| 順方向電流電圧 | VF | 2.8 | 2.9 | - | V |
|
バックライト電源 消費電力 |
WBL | 224 | 232 | - | mW |
| 動作寿命 | -- | 30000 | 40000 | -- | 時間 |

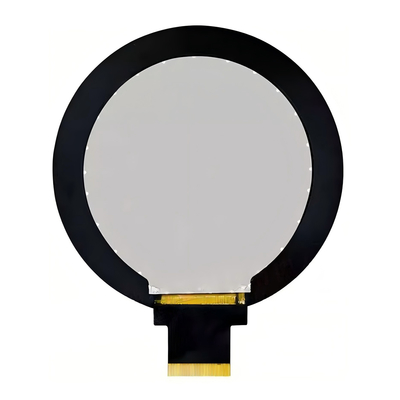

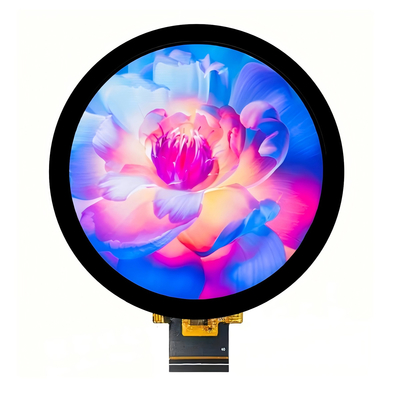

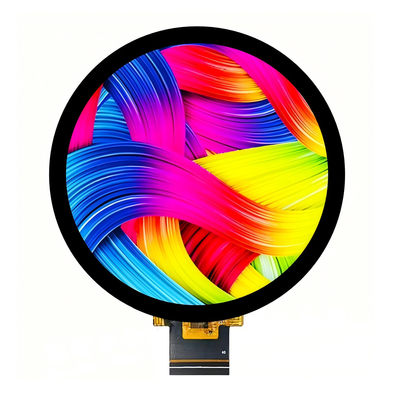

製品画像
