商品の詳細:
|
| 画面のサイズ: | 1.09インチ 円形 | 決議: | 240×240 ピクセル |
|---|---|---|---|
| インターフェース: | SPI 4線 (SCL/SDA/CS/RS) | 色深さ: | 262K色 |
| ドライバーIC: | GC9A01 (組み込み GRAM) | 視野角: | 85° 全方向 |
| 表面照明度: | 400 cd/m2 | 作業温度: | -20°C ～ +70°C |
| 貯蔵温度: | -30°Cから+80°C | 動作電圧: | ロジック: 1.65-3.3V (IOVCC) |
| 応答時間: | 30ms (Tr+Tf 典型的な) | 準拠性: | REACH,RoHS,ハロゲンフリー |
産業自動化、医療機器、プレミアムIoTシステム用に設計された1.09 "の円形TFT LCDモジュール。重要な設計上の課題を解決します。
スペースが制約された高解放性HMIアプリケーションでOLEDを交換するのに最適です。
重要な技術仕様
| カテゴリ | パラメーター | 分 | タイプ。 | マックス。 | ユニット/条件 |
|---|---|---|---|---|---|
| 電気 | 論理電圧（IOVCC） | 1.65 | 3.3 | 3.3 | V（±10％） |
| アナログ電圧（VCI） | 2.5 | 2.8 | 3.3 | v | |
| 睡眠電流 | - | <10 | - | μa（VDD = 3.3V） | |
| 光学 | 輝度 | 400 | 450 | - | CD/M²（LED = 40MA） |
| コントラスト比 | 800 | 1000 | - | （暗室） | |
| 応答時間（GTG） | - | 30 | 35 | MS（25°C） | |
| 信頼性 | ESD保護 | ±4kv | ±8kv | - | （IEC 61000-4-2） |
| 振動抵抗 | - | - | 1.2 | GRMS（10–55Hz） | |
| LED寿命（L70） | - | 25k | - | 時間（TA = 25°C） |
競争上の利点
ゼロコードドライバー：Arduino/STM32 HALライブラリは、開発時間を2週間短縮します。
ダイナミックパワーコントロール：PWM調光（100Hz〜1kHz）は、スタンバイパワー37％対競合他社を削減します。
化学耐性表面：消毒剤に耐性（EN 60601-1準拠）。
アンチショック設計：30.59×32.98mmのハウジングが取り付け穴があります。
円形ピクセルの最適化：専用γ修正（エッジでΔE<2.5）。
85°オムニ方向の視聴：12/3/6/9時の位置でCR> 10。
| 業界 | 使用事例 | キー値 |
|---|---|---|
| 医学 | ポータブルパルスオキシメーター | -20°Cのコールドスタート、抗菌表面 |
| 産業用IoT | スマートメーターのダッシュボード | emi-immune spi（stable @ 30V/m） |
| 消費者 | プレミアムフィットネストラッカー | 0.5mmベゼル、400ニットの日光の視認性 |
▸安全性：EN 62368-1（CE）、FCCパート15b
▸材料：ROHS 2011/65/EU、Annex XVIIに到達
▸包装：ISTA 1Aショックプルーフ、≤0.5％の欠陥率（AQL 0.65）
エンジニアがSFTO109JY-7337ANを選択する理由
*「精密なSPI制御と-20°Cのコールドスタート機能を使用して、医療用ウェアラブルの円形ディスプレイ統合を解決します。GC9A01ドライバーは、外部RAMコストを排除します。」*
- ミュンヘンの組み込みシステム設計チーム
機械的アウトライン寸法
一般仕様
| アイテム | 仕様 | ユニット |
| ドライブ要素 | a-si tft | - |
| LCMアウトラインサイズ | 30.59（h）x 32.98（v） | mm |
| アクティブエリア | 27.79（h）x 27.79（v） | mm |
| ピクセル数 | 240（h）x240（v） | ピクセル |
| ピクセルの配置 | RGB垂直ストライプ | - |
| ピクセルピッチ | 0.1158x 0.1158 | mm |
| 色の表示 | 262K | 色 |
| 視聴方向 | 全て | - |
| コントローラー /ドライバー | GC9A01 | - |
| データインターフェイス | SPI 4W | - |
| バックライト | 2つの白いLED | - |
| 重さ | TBD | g |
絶対最大評価
| 特性 | シンボル | 分 | タイプ | マックス。 |
uni t |
|
供給電圧 |
Iovcc | -0.3 | - | 4.6 | v |
| VCI | -0.3 | - | 4.6 | v | |
| 電圧上のTFTゲート | VGH | -0.3 | - | 27 | v |
| 電圧からTFTゲート | VGL | -0.3 | - | 27 | v |
| バックライトフォワード電流 | もし | - | 40 | Ma | |
| 動作温度 | topr | -20 | +70 | °C | |
| 保管温度 | TSTG | -30 | +80 | °C | |
| 湿度 | rh | - | 90 | ％ |
DC特性
| 特性 |
Sym ボル |
分 | タイプ。 | マックス。 | ユニット | 注記 |
| 電源電圧1 |
iovc c |
1.65 | 1.8 | 3.3 | v | |
| 電源電圧2 | VCI | 2.5 | 2.8 | 3.3 | v | |
| ゲートドライバー高電圧 | VGH | 12 | - | 13 | v | |
| ゲートドライバー低電圧 | VGL | -11 | - | -18 | v | |
|
現在の消費 |
idd | - | TBD | - | Ma | 通常モード |
|
idd-sl EEP |
TBD | ua | スリープモード | |||
| 入力電圧「L」レベル | vil | GND | - | 0.3IOVCC | v |
iovcc = 1.65〜 3.3 |
| 入力電圧「H」レベル | VIH | 0.7IOVCC | - | Iovcc | v | |
| 出力電圧「L」レベル | Vol | GND | - | 0.2IOVCC | v | IOL = 1MA |
| 出力電圧「H」レベル | voh | 0.8IOVCC | - | Iovcc | v | IOH = -1MA |
バックライトユニットの特性
| 特性 | シンボル | 状態 | 分 | タイプ | マックス。 | ユニット |
| 前方電圧 | VF | IL = 40mA | - | 2.8 | 3.0 | v |
| フォワード電流 | il | - | 40 | - | Ma | |
| 輝度 | lv | IL = 40mA | - | 450 | - | CD/M2 |
| LEDライフタイム | - | IL = 40mA | 20,000 | 25,000 | - | HR |

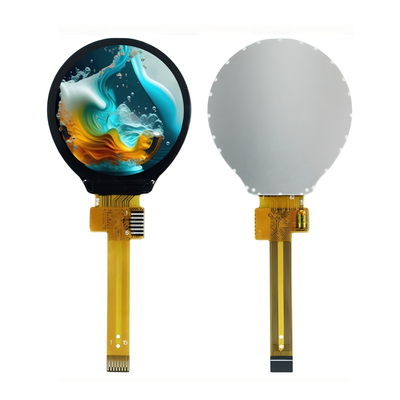

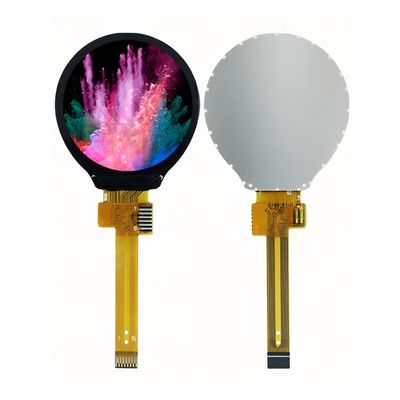

製品画像
