商品の詳細:
|
| 画面サイズ: | 10.1インチ | 決議: | 800 (RGB) × 1280 |
|---|---|---|---|
| インターフェース: | LVDS (4 データチャネル + 1 クロック) | タッチ技術: | 投影型静電容量方式 (10点) |
| タッチ構造: | G+G (カバーガラス + ITOセンサー) | 表面硬さ: | 300 cd/m2 (カスタマイズ可能) |
| コントラスト比: | 10001 (タイプ) | 視野角: | 85度(上/下/左/右) (IPSテクノロジー) |
| 動作温度: | -10°Cから+60°C | 電源入力: | 3.3V ロジック + 12V バックライト |
| バックライト: | 白色LED、12V駆動（標準120mA） | 準拠性: | RoHS,REACH,ハロゲンフリー |
| ESD 保護: | 接触 ±4kV / 空気 ±8kV (IEC 61000-4-2) | 保証: | 12ヶ月 |
| ハイライト: | 10.1インチ IPS LVDS TFTディスプレイ,PCAPタッチTFTディスプレイ 800x1280,タッチスクリーン付きIPS LVDSディスプレイ |
||
HMIと埋め込みシステムのための産業レベルのディスプレイソリューション
SAEF TechnologyのSFTO1010YX-7239BCTは,米国およびEUの厳しい産業用アプリケーションのために設計された厳格にテストされた10.1インチTFTディスプレイです.800×1280の画像解像度とLVDSインターフェース医療機器,自動化制御パネル,および物流端末の非圧縮画像転送を可能にします.
デザイン の 主要 な 利点
環境の回復力
-10°C~+60°Cで動作する (保存: -20°C~70°C)
240時間の湿度試験に合格 (冷却しない状態で,RHが50°C/90%)
厳しい環境で使用できる 防霧/防水オプション
タッチ信頼性:
GG構造 + GT9271タッチICは手袋/濡れた手操作をサポートします.
オプション AIR,OCA,またはOCR光結合.
オプティカル性能:
IPS技術は 178°の視角,300 cd/m2の明るさ,80%の均一性 (BM-5A認証) を可能にします.
電力管理:
PWMディミング (200Hz~200kHz) 3.3V~5V論理互換性
エンジニア中心のサポート
LVDS タイミング図 (PCLK: 50 ̇77MHz) と I2C 触覚プロトコルのドキュメント
ドイツの工業ESD規格 (IEC 61000-4-2) に適合しています.
無料カスタマイズ グラス表面処理 FPC長さ インピーダンスのマッチング
適合性と保証
▸ RoHS/REACH/ハロゲンフリー認定 ▸ 1 年間の保証 (画像貼り付けの検証を含む) ▸ IPC-A-610 組み立てサポート
エンジニアがこのディスプレイを選んだ理由:
*"ドイツの技術者により好ましい: -10°Cで30ms (典型的な) の応答時間を保持します. 競合他社よりも15%速く. 6H硬化ガラスは生産ラインの磨損を生き残り,保守コストを削減します".*
一般仕様
| パラメータ | 仕様 | ユニット |
| LCDサイズ | 10.1 | インチ |
| LCM 図面の寸法 | 143.00(H) X228.6 ((V) X2.6 ((T) | mm |
| アクティブエリア | 135.36 ((H) X216.58 ((V) | mm |
| ピクセル数 | 800RGB ((H) X1280 ((V) | ピクセル |
| ピクセルピッチ H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| ピクセル配置 | RGB 垂直ストライプ | 色 |
| 色を表示する | 16.7M | |
| 表示モード | 通常は黒 | |
| 色域 | タイプ 56% ミニ 52% | NTSC |
| 亮度 | タイプ:300 ミニ: 250 | cd/m2 |
| LED Q'ty | 32 (4シリーズ8並行) | |
| 視角 (CR 10) | タイプ:80/80/80/80 | |
| コントラスト比 | タイプ1000:1"分800秒"1 | |
| ドライバーIC | JD9365DA-H3 | |
| インターフェース | 3/4レーン MIPI (デフォルト 4レーン) | |
| モジュール重量 | TBD | g |
| タッチIC | GT9271 | |
| 触覚構造 | G+G |
輪郭図
タッチスクリーン 輪郭図
CTP 仕様
| カテゴリー | パラメータ | 仕様 |
| 一般的な | 構造 | カバーグラス + ITOセンサーグラス (G+G) |
| カバー レンズ 強化 | 化学 的 に 強化 さ れ た | |
| カバー レンズ 表面硬さ | ≥6H (鉛筆の硬さ) | |
| 光伝播率 | ≥85% | |
| 操作温度 | -10°C~+60°C,RH ≤90% | |
| 貯蔵温度 | -20°C ~ +70°C,RH ≤90% | |
| 電気 | トッチポイント | 10 ポイント |
| インターフェース | I2C | |
| タッチIC | GT9271 | |
| 電源電圧 (VDD) | 2.8V~3.3V | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
| 環境問題 | 運用条件 | カスタマイズ可能 |
| 表面特性 | 表面インク | 透明なタイプ |
| 表面処理 | カスタマイズ可能 | |
| LCD-TPラミネーション | AIR,OCA,OCRの債権はオプションである | |
| 準拠性 | 物質 的 な 基準 | RoHSとハロゲンフリーに準拠する |
インターフェイス・ピン説明
| ピンナンバー | シンボル | 機能 |
| 1 | NC | 接続がない |
| 2 | VCC | 電源 3.3V |
| 3 | IOVCC | 電源 1.65~3.3V |
| 4 | GND | 地面 |
| 5 | RST (GRB) | LCMグローバルリセット (リセット:H=IOVCC) |
| 6 | NC | 接続がない |
| 7 | GND | 地面 |
| 8 | D0- | MIPI差分データ入力 (マイナス) |
| 9 | D0+ | MIPI差値データ入力 (正) |
| 10 | GND | 地面 |
| 11 | D1- | MIPI差分データ入力 (マイナス) |
| 12 | D1+ | MIPI差値データ入力 (正) |
| 13 | GND | 地面 |
| 14 | CLK - | MIPI差点クロック入力 (マイナス) |
| 15 | CLK+ | MIPI差点クロック入力 (正) |
| 16 | GND | 地面 |
| 17 | D2- | MIPI差分データ入力 (マイナス) |
| 18 | D2+ | MIPI差値データ入力 (正) |
| 19 | GND | 地面 |
| 20 | D3- | MIPI差分データ入力 (マイナス) |
| 21 | D3+ | MIPI差値データ入力 (正) |
| 22 | GND | 地面 |
| 23〜24 | NC | 接続がない |
| 25 | GND | 地面 |
| 26〜29 | NC | 接続がない |
| 30 | GND | 地面 |
| 31 | LEDK | バックライト カソード |
| 32 | LEDK | バックライト カソード |
| 33から38 | NC | 接続がない |
| 39 | LEDA | バックライトアノード |
| 40 | LEDA | バックライトアノード |
絶対最大格付け
| ポイント | シンボル | 価値観 | ユニット | |
| ミン | マックス | |||
|
電源電圧 |
IOVCC | -0だった3 | 3.6 | V |
| VCC | -0だった3 | 6.0 | V | |
| アヴェー | - そうだ | - そうだ | V | |
| 入力信号電圧 | VI | -0だった3 | IOVCC | V |
| 操作温度 | トップ | -20歳 | 70 | °C |
| 貯蔵温度 | TST | -30歳 | 80 | °C |
バックライトの特徴
| 特徴 | シンボル | ミン | タイプ | マックス | ユニット |
| LED 前向き電流 | IF について | - そうだ | 180 | 225 | mA |
| LEDの電圧は,すべてのLEDストリング | VFストリング | 11.6 | - そうだ | 13.6 | ウォルト |
| LEDの寿命 |
N/A |
30000 |
40000 |
- そうだ |
HR |
| ポイント | シンボル | 条件 | 価値観 | |||
| ミン | タイプする | マックス | ||||
|
視角 |
ほら |
CR10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| 応答時間 | トン+TOFF |
θ=Φ =0 ° 普通 視角 |
- |
30 | 40 | |
| コントラスト比 | CR | 800 | 1000 |
- |
||
| 照明度 | L について | 280 | 300 | - | ||
| 照明の均一性 | YU | 75 | 80 | - | ||
|
色素性 (CIE1931) |
ホワイト |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
赤色 |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
緑色 |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
青い |
BX | 0.137 | ||||
| バイ | ||||||
| NTSC | 57% | |||||

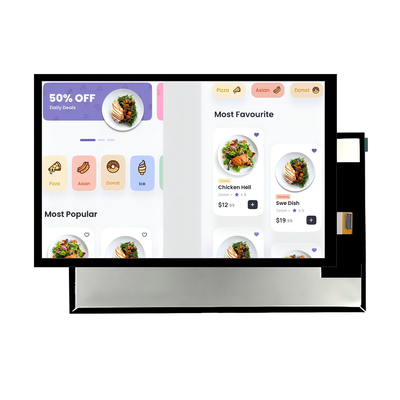

製品写真
