商品の詳細:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable） |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| ハイライト: | 4インチ産業用TFT LCDディスプレイ,PCAPタッチスクリーンTFTディスプレイ,広温度TFT LCD |
||
工業用耐久性と精密さを追求
SFTO400XC-7013ACTは、過酷な環境下での要求の厳しい産業用途向けに設計された、高性能4インチ正方形TFT LCDモジュールです。720×720解像度、262K色、18ビットRGBインターフェースを特徴とし、HMI、IoT制御パネル、計測器に優れた明瞭さを提供します。
堅牢なPCAPタッチ統合
FT6336U IC（I²Cインターフェース）によるマルチタッチ対応。
カスタマイズ可能な構成：G+F（ガラス/フィルム）またはG+G（ガラス/ガラス）構造。
オプションの工業グレードタッチIC（-40℃～+85℃、±15kV ESD）。
極限環境への対応
熱サイクル（-30℃～80℃保管）および耐振動性（10～55Hz、1.5mm振幅）で検証済み。
IP67準拠の密閉型（ガスケット+ポッティング）バリアントも利用可能。
屋外/湿潤環境向け疎水性コーティング（>110°接触角）。
光学性能の卓越性
80°全方向視野角、900:1コントラスト比。
アンチグレア（AG）+アンチリフレクション（AR）コーティング（オプション）。
82%以上の光線透過率（90%にアップグレード可能）。
コンプライアンス重視の設計
EU/US市場向けRoHS/REACH/PFAS完全準拠。
認証：ISO 9001:2015、ISO 14001:2015、EN 55032/24（EMC）。
重要なアプリケーション向けカスタマイズ
厚さオプション：0.95mm～6.0mmカバーガラス。
産業用アップグレード：拡張温度IC、雨滴除去アルゴリズム、EMIシールド。
表面処理：セラミックインク（10年以上のUV耐性）、2.5D/3Dエッジ。
工場自動化：制御パネル、PLCインターフェース。
医療機器：診断装置、ポータブルモニター。
輸送：フリート管理システム、EVダッシュボード。
スマートビルディング：HVAC制御、セキュリティターミナル。
*「72.3×72.3mmのアクティブエリアとOCAボンディングラミネーションにより、このモジュールは光学歪みを排除し、±8kV ESDイベントに耐えます。40ピンZIFコネクタは統合を簡素化し、当社のI²CタッチインターフェースはホストMCUの負荷を軽減します。MIL-STD環境向けにカスタマイズ可能です。」*
一般仕様
| 機能 | 仕様 | |
|
ディスプレイ仕様 |
LCDタイプ | 4.0インチ |
| 解像度（H*V） | 720(RGB)×720 | |
| テクノロジータイプ | a-Si TFT | |
| 画素構成 | R.G.B.垂直ストライプ | |
| 表示モード | ノーマリーブラック | |
| 視野方向 | ALL | |
| グレースケール反転方向 | cd/m2 | |
|
機械的 特性 |
外形寸法（W x H x T）（mm） | 84.00*84.00*3.2 |
| アクティブエリア（mm） | 71.93*71.93 | |
| CTP表示エリア（mm） | 72.30*72.30 | |
| タッチスクリーンの有無 | 静電容量式タッチスクリーン付き | |
| コネクタタイプ（LCD用） | 0.5mmピッチ40ピンZIF | |
| バックライトタイプ | LED | |
| 重量（g） | TBD | |
|
電気的 特性 |
ディスプレイインターフェース | RGB 18ビット |
| タッチインターフェース | I2C | |
| 色の数 | 262K | |
| ディスプレイドライバIC | NV3052CGRB | |
| タッチドライバIC | FT6336U | |
機械図面
CTP仕様
| カテゴリ | パラメータ | 仕様 |
|
一般 |
構造 | カバーガラス + ITOセンサーフィルム（G+F） |
| 外形寸法 | 84.0(H) x 84.0(V) x 0.95 (T) mm | |
| カバーレンズ強化 | 化学強化 | |
| カバーレンズ表面硬度 | ≧6H（鉛筆硬度） | |
| 光線透過率 | ≧82% | |
| 動作温度 | -20℃～+70℃、≦90% RH | |
| 保管温度 | -30℃～+80℃、≦90% RH | |
|
電気的 |
インターフェース | I2C |
| タッチIC | FT6336U | |
| 電源電圧（VDD） | 2.8V～3.3V | |
| ホスト抵抗（SDA/SCL） | メインボードで設定可能 | |
| タッチポイント | マルチタッチ | |
| 環境 | 動作条件 | カスタマイズ可能 |
|
表面 特性 |
表面インク | カスタマイズ可能 |
| 表面処理 | クリアタイプ、カスタマイズ可能 | |
| LCD-TPラミネーション | OCAボンディング | |
| コンプライアンス | 材料規格 | RoHS、REACH、ハロゲンフリー準拠 |
インターフェースピンの説明
| 1 | LED A | LEDアノード |
| 2 | LED K1 | LEDカソード |
| 3 | LED K2 | LEDカソード |
| 4 | グランド | 電気的特性 |
| 5 | VCI | 電源（+3.3V） |
| 6 | RESET | リセット信号、アクティブロー |
| 7 | IM1 | 未接続 |
| 個 | IM0 | 未接続 |
| 9 | SDA | 未接続 |
| 10 | SCK | 未接続 |
| 11 | CS | 未接続 |
| 12 | PCLK | RGBドットクロック信号 |
| 13 | DE | RGBデータイネーブル信号 |
| 14 | VSYNC | RGBフレーム同期信号 |
| 15 | HSYNC | RGBライン同期信号 |
| 16～33 | DB0～DB17 |
RGBデータ信号（DB0：青LSB; DB5：青MSB; DB6：緑LSB; DB11：緑MSB; DB12：赤LSB; DB17：赤MSB） 34 |
| GND | グランド | 電気的特性 |
| ms | タッチ割り込み | 36 |
| TP_SDA | タッチIICデータ信号 | 37 |
| TP_SCL | タッチIICクロック信号 | 38 |
| TP_RESET | タッチリセット信号 | 39 |
| TP_VCI | タッチ電源 | 40 |
| 50 | グランド | 電気的特性 |
項目
| 記号 | 条件 | 標準 | 最大 | 単位 | 視野角 |
| VDD | V | 3.3 | 3.6 | V | 接続モード |
| IDD | - | cd/m2 | 60 | mA | 順方向電圧 |
| VIH | 0.8VDD | - | cd/m2 | V | 接続モード |
| 0 | - | cd/m2 | V | 接続モード | |
|
電流 IIL |
-1.0 | - | cd/m2 | μA | バックライト特性 |
項目
| 記号 | 条件 | 標準 | 最大 | 単位 | 視野角 |
| IF | -- | LED数 | 50 | mA | 順方向電圧 |
| VF | - | cd/m2 | - | cd/m2 | 接続モード |
| -- | LED数 | -- | LED数 | ||
| / | 8 | 個 | 光学的特性 |
| 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | 視野角 |
|
θT |
CR≧10 |
- |
cd/m2 | - | cd/m2 |
θB |
| - | cd/m2 | - | cd/m2 | |||
| - | cd/m2 | - | cd/m2 | |||
| - | cd/m2 | - | cd/m2 | |||
| CR | θ=0° | 700 | 900 | - |
cd/m2 |
cd/m2 |
| TON | 25℃ | - |
cd/m2 |
35 | ms |
TOFF |
| 均一性 | ||||||
| U | - |
cd/m2 |
80 | - |
cd/m2 |
輝度 |
| - |
cd/m2 |
cd/m2 |
cd/m2 |
- |
cd/m2 |
輝度 |
| L | - |
cd/m2 |
- |
cd/m2 |

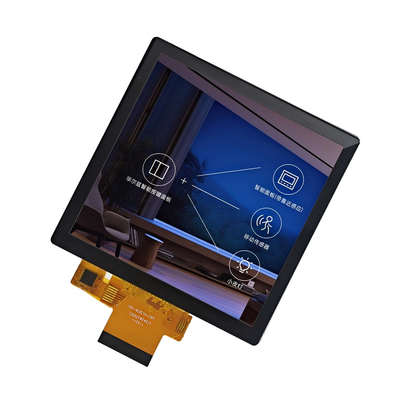

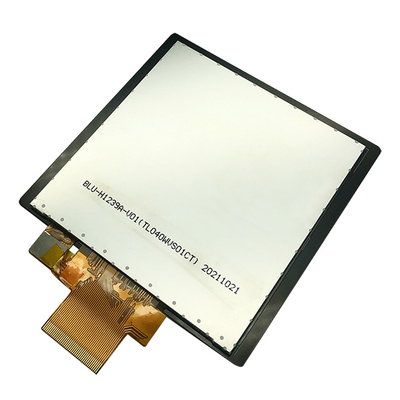

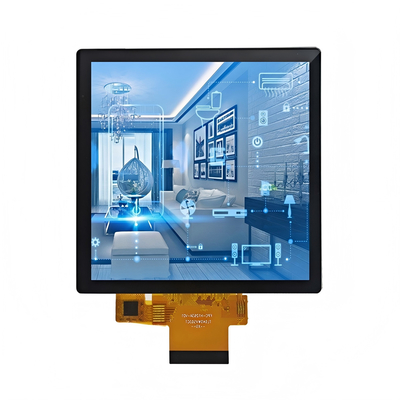

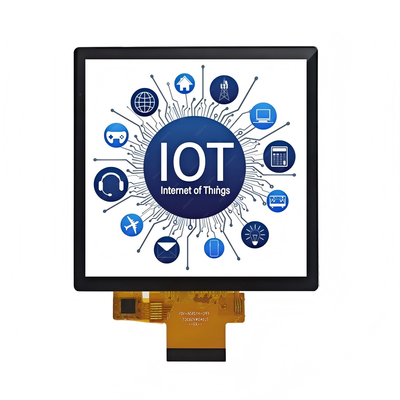

製品画像 |
