商品の詳細:
|
| 製品: | 1.54インチグラフィック OLED画面 | 解決: | 128×64ピクセル |
|---|---|---|---|
| 表示モード: | パシブマトリックス | インタフェース: | 4線SPI |
| 動作電圧: | ロジック：1.65V～3.3V、ディスプレイ：11.5V～12.5V | 輝度: | 110 cd/m²（標準） |
| 視野角: | 160度 | ピクセルピッチ: | 0.254 × 0.254 mm |
| 運転方法: | 1/64 作業 サイクル | 動作温度。: | -40°C〜 +70°C |
| ピン番号: | 7つのヘッダー ピン | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 1.54インチOLEDディスプレイモジュール（SPIインターフェース付き）,超低消費電力OLEDディスプレイモジュール,広温度範囲OLEDディスプレイモジュール |
||

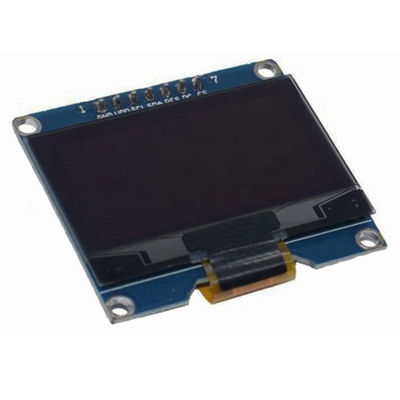

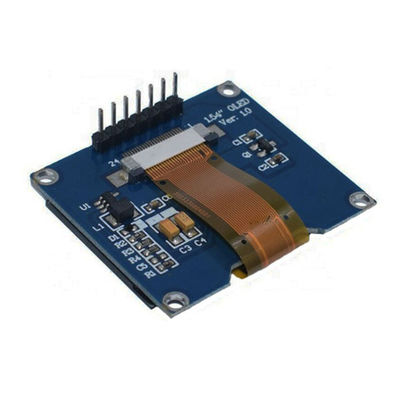

Saef Technology Limited は、コンパクトなフォームファクターでの鮮明さ、効率性、堅牢性を求めるエンジニアや開発者向けに設計された、高性能 1.54 インチ OLED ディスプレイ モジュールを発表します。このモノクロ OLED パネルは、ウェアラブル技術、医療モニター、産業用ハンドヘルド、IoT デバイスに最適で、卓越した光学性能と超低消費電力を兼ね備えており、すべて小型で統合しやすいパッケージに収められています。
白色 OLED 発光を備えた 128 × 64 ピクセルの解像度は、薄暗い環境でも明るい環境でも鮮明なコントラストと優れた可読性を実現します。
-40°C ～ +70°C の定格で、温度安定性が重要な屋外、自動車、産業用途に適しています。
フル ON モードでの消費電力はわずか 90µA (VDD) と 450µA (VCC)、スリープ モード電流は 10µA 未満で、バッテリ駆動のデバイスやエネルギーに敏感なデバイスに最適です。
最小限のピン数と完全なコマンド サポートにより、一般的なマイクロコントローラー (STM32、ESP32、Arduino、Raspberry Pi Pico) と簡単に接続できます。
最適化された輝度設定で最大 16,000 時間定格されます。業界の信頼性基準に従って、熱衝撃、高温/低温動作、および湿度の下でテストされています。
当社では、抵抗膜式または静電容量式タッチ パネルの追加、コネクタの変更、ファームウェアの調整、製品に完全にフィットするように機械的な輪郭を調整するなど、無料のセミカスタマイズを提供しています。
Saef の 1.54 インチ OLED モジュールは、システム設計者を念頭に置いて構築されています。
堅牢な電源シーケンス回路が OLED パネルを保護し、動作寿命を延長します
ESD 保護されたドライバー IC (CH1116G) により、電気ノイズの多い環境でも安定した動作が保証されます
迅速なプロトタイピングのために提供される詳細な初期化コードとタイミング図
正確な取り付けと組み立てのために公差を含む機械図面が含まれています
フィットネス トラッカー、ポータブル診断ツール、スマート センサー ディスプレイ、またはコンパクトなコントロール パネルを開発している場合でも、このモジュールは最小限の設置面積で信頼性の高いパフォーマンスを提供します。
技術的な専門知識: 当社のエンジニアリング チームは、回路図のレビュー、ファームウェアのデバッグ、カスタマイズのリクエストをサポートします。
ラピッドプロトタイピング: サンプルは完全なドキュメントとともに 5 ～ 7 営業日で入手可能です。
市場対応: ROHS、REACH、CE 指令に準拠しており、ヨーロッパおよび北米市場へのシームレスな参入を実現します。
品質保証: 各ユニットは MIL-STD-105E レベル II に基づく AQL 検査を受けており、重大な欠陥については 0.65% の AQL が課せられます。
ウェアラブルヘルス＆フィットネスデバイス
ポータブル医療および診断機器
ハンドヘルドのテストおよび測定ツール
産業用 HMI およびセンサー ディスプレイ
IoT エッジ デバイスとスマート ホーム コントローラー
自動車用補助ディスプレイおよびダッシュクラスター
機械的寸法
ピンインターフェイスの定義
| ピン | シンボル | 説明 |
| 1 | GND | ロジック回路のグランド |
| 2 | VDD | ロジック用電源 |
| 3 | SCK | シリアルクロック入力。 |
| 4 | SDA | シリアルデータ入力。 |
| 5 | RST | この端子はリセット信号入力端子です。ピンが Low の場合、チップの初期化が実行されます。通常動作中は、このピンをハイに維持してください。 |
|
6 |
直流 |
このピンはデータ/コマンド制御ピンです。ピンが High にプルされ、シリアル インターフェイス モードが選択されると、SDIN のデータは データとして解釈されます。これが Low に引き下げられると、SDIN のデータがコマンド レジスタに転送されます。 |
| 7 | CS | チップセレクト。 CS0 = “L”の場合、チップが選択されます。 |
絶対最大定格
| パラメータ | シンボル | 分 | マックス | ユニット |
| ロジック用電源電圧 | VDD | -0.3 | 4 | V |
| 表示用電源電圧 | VCC | 8 | 17 | V |
| 動作温度 | トップ | -40 | 70 | .C |
| 保管温度 | TSTG | -40 | 85 | .C |
| 寿命 (220 cd/m2) | 13,000 | - | 時間 | |
| 寿命 (200 cd/m2) | 15,000 | - | 時間 | |
| 寿命 (180 cd/m2) | 16,000 | - | 時間 |
直流特性
| 特徴 | シンボル | 条件 | 分 | タイプ | マックス |
ユニット |
| ロジック用電源電圧 | VDD | 1.65 | 2.8 | 3.3 | V | |
| 表示用電源電圧 | VCC | 11.5 | 12 | 12.5 | V | |
| ハイレベル入力 | VIH | 0.8×VDD | - | - | V | |
| ローレベル入力 | ヴィル | - | - | 0.2×VDD | V | |
| ハイレベル出力 | VOH | IOUT = 100μA、3.3MHz | 0.9×VDD | - | - | V |
| ローレベル出力 | 巻 | IOUT = 100μA、3.3MHz | - | - | 0.1×VDD | V |
|
VDD供給電流 VDD =2.8V、VCC = 12、IREF = 10uA、なし パネルが付属しており、 表示ON、全ON、 |
IDD |
コントラスト = FFh |
- |
90 |
110 |
μA |
|
VCC 供給電流 VDD = 2.8V、VCC =12、IREF =10uA、パネルなし、 表示ON、全ON |
ICC |
- |
450 |
580 |
μA |
|
|
セグメント出力電流、 VDD = 2.8V、 VCC = 12V、 IREF=10μA、 表示ON。 |
ISEG |
コントラスト=FFh | 280 | 310 | 340 |
μA |
| コントラスト=AFh | - | 215 | - | |||
| コントラスト=7Fh | - | 155 | - | |||
| コントラスト=3Fh | - | 78 | - | |||
| コントラスト=0Fh | 20 | - | ||||
|
VDD のスリープ モード電流 |
寝て、寝て |
VDD = 1.65V～3.3V、VCC = 7V～16V 表示OFF、パネル未装着 |
- |
- |
10 |
μA |
|
VCC のスリープ モード電流 |
ICC、スリープ |
VDD = 1.65V～3.3V、VCC = 7V～16V 表示OFF、パネル未装着 |
- |
- |
10 |
μA |
電気仕様
| 特徴 | シンボル | 条件 | 分 | タイプ | マックス | ユニット |
| ノーマルモード消費電流 | すべてのピクセルがオン | - | 17 | 25 | ミリアンペア | |
| スタンバイモード消費電流 | スタンバイモード 10% ピクセルオン | - | 0.5 | 1.5 | ミリアンペア | |
| 通常モードの消費電力 | すべてのピクセルがオン | - | 71.5 | 97.5 | mW | |
| スタンバイモードの消費電力 | スタンバイモード 10% ピクセルオン | - | 6.5 | 19.5 | mW | |
| 輝度 | Lbr | - | 90 | 110 | - | cd/m2 |
| CIE（ホワイト） |
(x) (y) |
CIE1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| 暗室のコントラスト | CR | - | 2000:1 | - | - | |
| 視野角 | - | 160 | - | - | 程度 |
