商品の詳細:
|
| 製品: | 0.96インチ OLEDディスプレイ | 解決: | 128×64ピクセル |
|---|---|---|---|
| 構造: | COG + PCB | インタフェース: | I2C / IIC について |
| タッチスクリーン: | カスタマイズ可能 | 視聴方向: | すべての視角 (85/85/85/85) |
| 外形寸法: | 24.7 × 27 × 3.6 mm | 繋がり: | メタル ピン |
| ピン番号: | 4ピン (7ピンオプション) | 動作温度。: | -40℃〜 +85℃ |
| 一生: | 50,000時間 @ 60cd/m2 | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 0.96インチのOLEDディスプレイモジュール I2Cインターフェース,産業用グレードのOLEDディスプレイモジュール,高明度のOLEDディスプレイ 白ブルー |
||

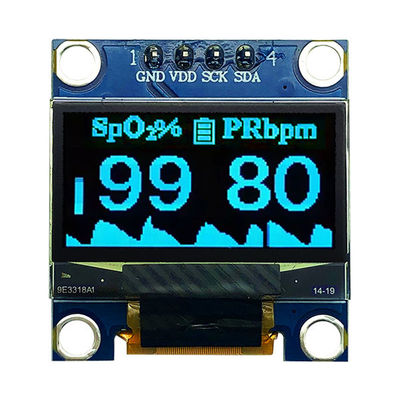

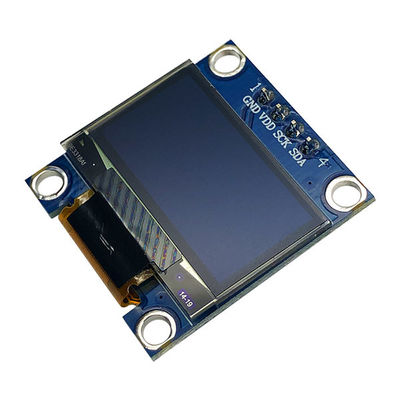

Saef Technology Limitedは、超小型設計において明瞭さ、効率性、信頼性を求めるエンジニアや開発者向けに設計された、高性能0.96インチOLEDディスプレイモジュールを発表します。ウェアラブルデバイス、医療用モニター、ハンドヘルド機器、IoTセンサー、産業用HMIに最適で、このOLEDパネルは、シンプルなI2Cインターフェースを介して、非常に低い消費電力で鮮明なモノクロビジュアルを提供します。

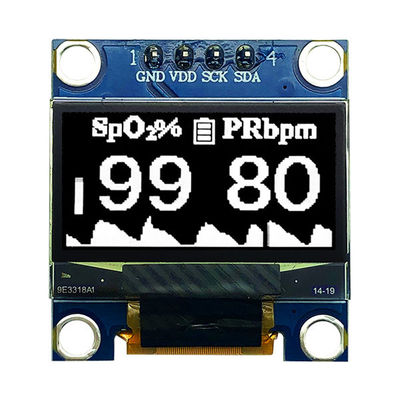

オプションの白または青色発光を備えた128 × 64解像度により、屋内と屋外の両方の照明で高いコントラストと優れた視認性を実現します。
24.7mm × 27.0mm × 2.7mmの小型PCBフットプリントは、ディスプレイ品質を損なうことなく、スペースに制約のある設計に適合します。
通信に必要なのは2本のワイヤ（SCL、SDA）のみで、ピン数を削減し、STM32、ESP32、Arduino、Raspberry PiなどのMCUとの統合を簡素化します。
-40°C～+80°Cに対応しており、冷凍物流から加熱された産業環境まで、過酷な環境に適しています。
内蔵DC/DCによる高輝度
最大180 cd/m²の輝度は、内蔵チャージポンプによって実現され、直射日光下でも視認性を確保します。
80 cd/m²で30,000時間の定格で、熱衝撃、湿度、および拡張温度サイクルを含む広範な信頼性テストを実施しています。
抵抗膜式または静電容量式タッチの追加、ピン配置の変更、ファームウェアの調整、またはお客様の正確なニーズに合わせた機械的アウトラインの調整など、無料のセミカスタマイズを提供しています。
Saefの0.96インチOLEDモジュールは、システム設計者を念頭に置いて構築されています:
内蔵DC/DCコンバータにより、外部高電圧電源が不要になります
簡単な制御と低消費電力管理のための完全なコマンドセットを備えたSSD1315ドライバIC
高速プロトタイピングのためのC言語による完全な初期化コードを提供
詳細な機械図面とピン定義により、エラーのないPCBレイアウトと組み立てを保証
スマートウォッチ、ポータブル医療機器、センサーディスプレイ、またはコンパクトなコントロールパネルを開発している場合でも、このモジュールは、最小限の設計オーバーヘッドで信頼性の高いパフォーマンスを提供します。
技術専門知識：当社のエンジニアリングチームは、回路図レビュー、ファームウェアデバッグ、およびカスタマイズリクエストをサポートします。
迅速なプロトタイピング：サンプルは、完全なドキュメントとともに5～7営業日以内に発送されます。
市場対応：欧州および北米市場へのスムーズな参入のために、ROHS、REACH、およびCE指令に準拠しています。
品質保証：各ユニットは、MIL-STD-105EレベルIIに従ってAQL検査を受け、主要欠陥に対して0.65％のAQLが適用されます。
ウェアラブルヘルス＆フィットネストラッカー
ポータブル医療・診断機器
ハンドヘルドテスト＆測定ツール
産業用センサー＆HMIディスプレイ
IoTエッジデバイス＆スマートホームコントローラー
自動車用補助ディスプレイ＆ダッシュクラスター
自信を持って設計する準備はできていますか？
データシート、サンプルコード、または無料の設計相談については、当社の技術営業チームにお問い合わせください。お客様のビジョンと同じくらい信頼性が高く正確なディスプレイの統合をお手伝いします。
機械的寸法
絶対最大定格
| パラメータ | 記号 | 最小 | 最大 | 単位 |
| ロジック用電源電圧 | VDD | -0.3 | 4 | V |
| ディスプレイ用電源電圧 | VCC | 0 | 16.5 | V |
| DC/DC用電源電圧 | VBAT | -0.3 | 4.5 | V |
| 動作温度 | TOP | -40 | 85 | .C |
| 保管温度 | TSTG | -40 | 85 | .C |
| 寿命（110 cd/m2） | 10/000 | - | 時間 | |
| 寿命（80 cd/m2） | 30/000 | - | 時間 | |
| 寿命（60 cd/m2） | 50/000 | - | 時間 |
光学特性
| 特性 | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
|
輝度 (VCCは外部供給) |
Lbr | 注5 | 90 | - | - | cd/m2 |
|
輝度 (VCは内蔵DC/DCによって生成) |
Lbr | 注6 | 80 | 110 | - | cd/m2 |
| C.I.E.（白） |
(x) (y) |
C.I.E. 1931 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| 暗室コントラスト | CR | - | 2000:1 | - | |
|
| 視野角 | - | 自由 | - | 度 |
DC特性
|
特性 |
記号 | 条件 | 最小 | 標準 | 最大 | 単位 |
| ロジック用電源電圧 | VDD | - | 3.3 | - | V | |
|
ディスプレイ用電源電圧 (外部供給) |
VCC |
注5 (内蔵DC/DC無効) |
8.5 | 9.0 | 9.5 | V |
| DC/DC用電源電圧 | VBAT | 内蔵DC/DC有効 | - | 3.3 | - | V |
| 内蔵DC/DCによって生成されたディスプレイ用電源電圧 | VCC |
注6 (内蔵DC/DC有効) |
7.0 | - | 7.5 | V |
| 高レベル入力 | VIH | IOUT = 100μA/ 3.3MHz | 0.8×VDD | - | VDD | V |
| 低レベル入力 | VIL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.2×VDD | V |
| 高レベル出力 | VOH | IOUT = 100μA/ 3.3MHz | 0.9×VDD | - | VDD | V |
| 低レベル出力 | VOL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.1×VDD | V |
| VDDの動作電流 | IDD | - | 160 | 220 | μA | |
|
VCCの動作電流（VCCは外部供給） |
ICC |
注7 |
- |
9 |
15 |
mA |
| VBATの動作電流（VCCは内蔵DC/DCによって生成） |
IBAT |
注8 |
- |
27.0 |
32.0 |
mA |
| VDDのスリープモード電流 | IDD/ SLEEP | - | - | 10 | μA | |
|
VCCのスリープモード電流
|
ICC/ SLEEP | - | - | 10 | μA |

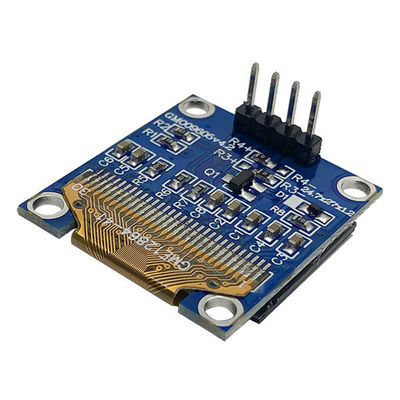

製品画像
