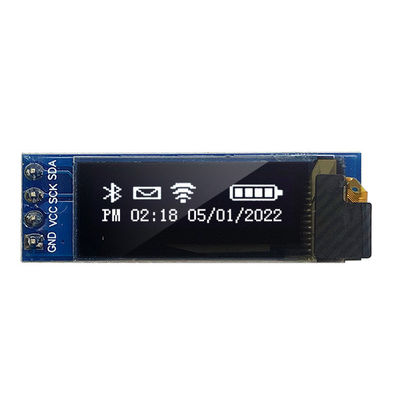

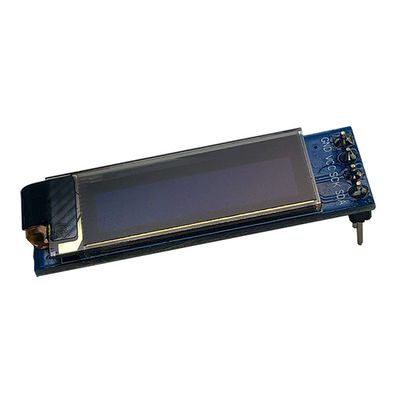

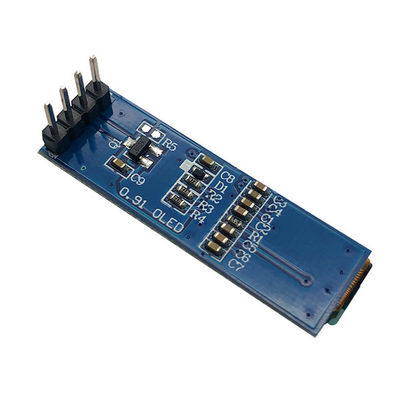

商品の詳細:
|
| 製品: | 0.91 インチ PMOLED | 構造: | COG + PCB |
|---|---|---|---|
| 解決: | 128×32ピクセル | インターフェイス: | I²C (IIC)、4ピン |
| コントローラ: | SSD1306 | 大きさ: | 150 cd/m² (最小)、180 cd/m² (標準) |
| 色: | ホワイト&ブルー、オプション | 電源電圧: | 1.65V～3.3V |
| オペレーティングテンパー: | -40℃〜 +70℃ | コントラスト比: | 2000: 1 (ダークルームコントラスト) |
| モジュールサイズ: | 38.0 mm (L) x 12.0 mm (W) x 3.1 mm (T) 最大 | 電源電圧（表示）: | 6.4V～9V (外部) / 3.5V～4.2V (内部DC/DC) |
| コンプライアンス: | REACHとRoHSに準拠している | カスタマイズ：: | 利用可能 |
| ハイライト: | I²C付き0.91インチOLEDディスプレイモジュール,組み込みデザイン向けSSD1306 PMOLED,コンパクトOLEDディスプレイモジュール ウェアラブル |
||
高性能0.91インチPMOLEDディスプレイモジュールです 超コンパクトで低電力な組み込みシステム用の可靠なディスプレイ128x32の解像度,I2Cインターフェース,そして強力なSSD1306ドライバこのモジュールは,ヨーロッパとアメリカ全土の空間制限設計に 極めて明確で簡単に組み込める.
超コンパクトな形状因数
このディスプレイは 38.0 x 12.0 x 3.1 mm の大きさで 携帯機器や医療モニター スマートセンサー 携帯機器などに最適です
高コントラストPMOLED技術:
2000:1のコントラスト比率と 150~180 cd/m2の明るさで,このOLEDは鋭い,自発発するピクセル 広い視角でバックライトなし 弱光や日光で読み取れるアプリケーションに最適.
広い動作温度範囲:
-40°Cから70°Cの温度で このモジュールは 工業自動化から屋外ウェアラブルまで 極端な環境でも 信頼性のある性能を備えています
低電力消費:
スリープモードの電流は1μA (VDD) と2μA (VCC) のみで,このディスプレイは電源敏感な設計ではバッテリーの寿命を延長します.
柔軟な電力構造:
VBAT (3.5V) から外部VCC (6.4V) 9Vおよび内部DC/DC変換の両方をサポートし,電源システムの設計を簡素化します.
I2Cインターフェイスと完全なコマンド制御:
業界標準のSSD1306をベースに モジュールはマルチプレックス比,COMスキャン方向,コントラスト,前充電期間,あなたのアプリケーションのための精細な最適化を可能にします.
限られたPCB不動産と闘っている?
0.91インチ OLEDはシンプルな4ピンインターフェース (GND,VCC,SCL,SDA) で 狭いレイアウトに収まり ルーティングの複雑さとBOMコストを削減します
冷たい環境や高温環境で動作するディスプレイが必要ですか?
-40°Cから70°Cの動作範囲と,産業用信頼性試験 (振動,ESD,温度サイクルを含む) に完全に準拠しているため,このモジュールは厳しい条件のために構築されています.
バッテリー駆動装置の 電力管理を心配ですか?
DC/DCコンバーターと超低スリープ電流が組み込まれると 単一のコインセルで何年も稼働できます
カスタムフォントの色やグラフィックをサポートするディスプレイを探していますか?
標準モデルは白か青で提供されていますが,Saefは色調,カスタムピノート,ファームウェアの調整,要求に応じてタッチスクリーン統合 (RTP/CTP).
ISO 9001:2015 & ISO 14001:2015 認証 品質と環境責任の保証
完全なSSD1306コマンドサポート 資料表には詳細なタイムダイアグラム,初期化シーケンス,電源アップ/ダウンプロトコルが含まれています.
信頼性試験 低高温操作,貯蔵,湿度,振動,ESD,落下試験を含む.
エンジニアからエンジニアへのサポート 技術文書,サンプルコード,直接工場エンジニアリングのコンサルティングへのアクセス
ウェアラブルデバイス (スマートウォッチ,フィットネストラッカー)
医療監視装置
IoT ダッシュボードとセンサーディスプレイ
産業用HMIと機器
消費電子機器 (携帯オーディオ,ゲーム)
自動車と航空のインターフェース
スマートホーム制御
組み込める準備はできましたか? 無料のカスタマイゼーション引数,サンプル要求,またはファームウェアサポートのためにエンジニアチームに連絡してください.タッチスクリーン統合を含む,ベーゼル変更,カスタム接続のレイアウト.
行動 する よう 呼びかけ
信頼性,明晰さ,透明性,透明性,透明性,透明性,透明性,透明性,透明性,統合の容易さ.
メカニカル次元
インターフェース・ピン定義
| PIN番号 | シンボル | 記述 |
| 1 | GND | 論理回路の基礎 |
| 2 | VCC | 論理 の 電力 供給 |
| 3 | SCK | シリアルクロック入力 |
| 4 | SDA | シリアルデータ入力 |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジックの供給電圧 | VDD | -0だった3 | 4 | V |
| ディスプレイ用電源電圧 | VCC | 0 | 16.5 | V |
| DC/DCの電源電圧 | VBAT | -0だった3 | 4.5 | V |
| 動作温度 | トップ | -40歳 | 70 | .C |
| 貯蔵温度 | TSTG | -40歳 | 85 | .C |
| 寿命 (110 cd/m2) | 10/000 | - | 時間 | |
| 寿命 (80 cd/m2) | 30/000 | - | 時間 | |
| 寿命 (60 cd/m2) | 50/000 | - | 時間 |
オプティック特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
|
亮度 (VCCは外部から供給される) |
Lbr | - | 90 | - | - | cd/m2 |
|
亮度 (内部DC/DCで生成されるVC) |
Lbr | - | 80 | 110 | - | cd/m2 |
| C.I.E. (ホワイト) |
(x) (y) |
C.I.E. 1931 年 |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
| ダークルームのコントラスト | CR | - | 2000:1 | - | ||
| 視角 | - | 自由に | - | 程度 |
DC 特性
| 特徴 | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| ロジックの供給電圧 | VDD | - | 3.3 | - | V | |
|
ディスプレイ用電源電圧 (外部から提供) |
VCC |
注記 5 (内部DC/DCを無効にする) |
8.5 | 9.0 | 9.5 | V |
| DC/DCの電源電圧 | VBAT | 内部のDC/DCを有効にする | - | 3.3 | - | V |
| 内部DC/DCで生成されるディスプレイ用電源電圧 | VCC |
注記 6 (内部DC/DC有効) |
7.0 | - | 7.5 | V |
| 高レベルのインプット | HIV | IOUT = 100μA/ 3.3MHz | 0.8×VDD | - | VDD | V |
| 低レベルの入力 | VIL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.2×VDD | V |
| 高レベルの出力 | VOH | IOUT = 100μA/ 3.3MHz | 0.9×VDD | - | VDD | V |
| 低レベルの出力 | VOL | IOUT = 100μA/ 3.3MHz | 0 | - | 0.1×VDD | V |
| VDDの稼働電流 | IDD | - | 160 | 220 | μA | |
| VCC (外から供給されるVCC) の稼働電流 | ICC | - | 9 | 15 | mA | |
| VBAT (内部DC/DCで生成されるVCC) の稼働電流 | IBAT | - | 27.0 | 32.0 | mA | |
| 睡眠モードの電流 VDD | IDD/SLEEP | - | - | 10 | μA | |
|
VCC の スリープ モード 電流
|
ICC/SLEEP | - | - | 10 | μA |
