| 製品: | 3.5インチTFTの表示 | 決議: | 320*240点 |
|---|---|---|---|
| タッチスクリーン: | 抵抗感のあるタッチパネル (CTPオプション) | 保護ガラス次元: | カスタマイズ可能 |
| 図面の次元: | 63.9 x 76.9 x 4.45 mm | 見る方向: | 6:00 |
| インターフェース: | rgb | ピン番号: | 54ピン |
| 接続: | ZIF | 表面の光: | 350〜700CD/m2 (ニット) |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | QVGA 3.5のインチTFTの表示SAEF,RGB 3.5のインチTFTの表示,LEDのtft lcd 3.5のインチISO14000 |
||
** データシート ダウンロード **
TFT LCD 3.5 インチ QVGA 320x240 HX8238 シールドディスプレイ RGBインターフェイス LEDバックライトスクリーン
TFT LCD 3.5インチ,3.5インチ QVGA TFT ディスプレイ モジュールの説明
SF-TC350M-9268A1-Tこの3.5インチタッチスクリーンのTFT液晶ディスプレイは,組み込みシステム,産業機器,高品質で色彩豊かな画像の表示を必要とするセキュリティおよびハンドホルダー機器. RGB インターフェースをサポートします.ホストへの簡単な接続のために,FFC / FPC 尾は簡単に見つけられる ZIF ソケットとマットされます.
SF-TC350M-9268A1-Tは標準的なTFTLCD3.5ディスプレイモジュールの一種です.Winstar 3.5インチTFTディスプレイWF35LTIACDNN0,WF35LTIACDNG0と完全に互換性がある.SF-TC350M-9268A1-Tは,さまざまなアプリケーション環境により,多くのオプションの設計があります. 抵抗性タッチパネルと無関係に,EMIテストと厳しい信頼性テストをサポートします.容量式タッチスクリーン,より高い明るさまで700ニット.
| 製品: | 3.5インチ TFTディスプレイ | 決議: | 320*240点 |
|---|---|---|---|
| タッチスクリーン: | 抵抗感のあるタッチパネル (CTP オプション) | 蓋のガラスの寸法: | カスタマイズ可能 |
| 図面の寸法: | 63.9 × 76.9 × 4.45mm | 見る方向: | 6:00 |
| インターフェース: | RGB | ピン番号: | 54ピン |
| 接続: | プラグ | 表面照明: | 350〜700 Cd/m2 (ニット) |
| LEDの寿命: | 401000 時間 | 準拠性 | REACHとRoHSに準拠している |
TFT LCD 3.5インチ,3.5インチ QVGA TFTディスプレイモジュール
ピンの定義:
| ピンNO | シンボル | I/O | 記述 |
| 1 | LED-K1 | 私は | LED カソード |
| 2 | LED-K2 | 私は | LED カソード LED-K1に接続 |
| 3 | LED-A1 | 私は | LEDアノード |
| 4 | LED-A2 | 私は | LEDアノード LED-A1に接続 |
| 5~7 | NC | - | 関連性がない |
| 8 | / リセット | 私は | ピンをリセットする |
| 9 | CS | 私は | チップ選択信号の入力ピン |
| 10 | SCL | 私は | SPI 時計信号 |
| 11 | SDI | 私は | SPI インターフェイス 入力ピン |
| 12 | B0 | 私は | BLUE データ信号 (LSB) |
| 13~19 | B1-7 | 私は | 青いデータ信号 |
| 20 | G0 | 私は | GREEN データ信号 (LSB) |
| 21~27 | G1-7 | 私は | グリーンデータ信号 |
| 28 | R0 | 私は | REDデータ信号 (LSB) |
| 29~35 | R1-7 | 私は | RED データ信号 |
| 36 | HSYNC | 私は | 水平の同期信号 |
| 37 | VSYNC | 私は | 垂直同期信号 |
| 38 | DOTCLK | 私は | 各日付をサンプリングするクロック信号 |
| 39~40 | NC | - | 関連性がない |
| 41 | VDD | 私は | +2.8V 電源 |
| 42 | VDDIO | 私は | 1.8V~2.8V 電源 |
| 43 | YU | 私は | タッチパネルのピン |
| 44 | XL | 私は | タッチパネルのピン |
| 45 | YD | 私は | タッチパネルのピン |
| 46 | XR | 私は | タッチパネルのピン |
| 47~51 | NC | - | 接続ではない |
| 52 | ENABLE 可能な | 私は | 入力データ制御を有効にする |
| 53~54 | GND | 私は | パワーグラウンド |

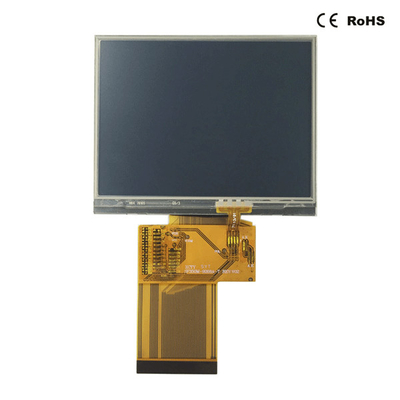

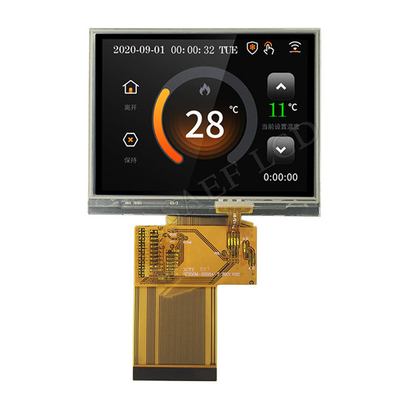

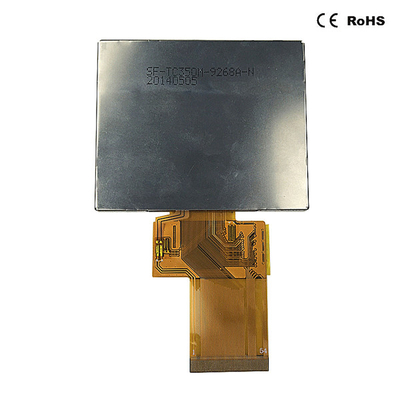

TFT LCD 3.5インチ,3.5インチ QVGA TFTディスプレイモジュール 本物の製品画像
