| キーワード: | 7インチのTFTタッチディスプレイモジュール | タッチスクリーン: | 抵抗タッチ パネル |
|---|---|---|---|
| 決議: | 800*480 | 蓋のガラス: | ODM |
| インターフェース: | RGB | 表面の光: | 300 Cd/m2 |
| LEDの寿命: | 40千時間 | ピン: | 40 |
| コントロールボード: | 付随する | 見る方向: | 6時 |
| ハイライト: | 7インチ産業TFTの表示,RGB産業TFTの表示,タッチ画面の表示800x480 |
||
7インチタッチスクリーン 40ピン 800x480 TFTディスプレイ RGBインターフェース RTP製品紹介
SF-TC700I-9239D-Tこの7インチTFTタッチスクリーンLCDディスプレイモジュールは,8051,PIC,AVRなどのMCUによって簡単に制御できます.ARDUINO と ARM組み込みシステム,自動化,GPS,医療機器,産業機器,高品質でカラフルな画像のTFTディスプレイを必要とするセキュリティ機器で使用できます.
SF-TC700I-9239D-Tモジュールは -20°Cから +70°Cの温度で動作し,貯蔵温度は -30°Cから +80°Cです.
SF-TC700I-9239D-T Innolux モデル AT070TN83 と完全に互換性があります
| キーワード: | 7 インチ TFT タッチディスプレイ モジュール | タッチスクリーン: | 抵抗性タッチパネル |
|---|---|---|---|
| 決議: | 800*480 | 蓋のガラスの寸法: | ODM |
| インターフェース: | RGB | 表面照明: | 280 Cd/m2 |
| LEDの寿命: | 401000 時間 | ピン: | 40 |
| コントロールボード: | と | 見る方向: | 6時 |
7インチ RGB TFT レジスティブタッチディスプレイ モジュール図面
ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | VLED | P | LEDドライバーの電源 |
| 2 | VLED | P | LEDドライバーの電源 |
| 3 | アドジャ | 私は | PWMパルスでLEDの明るさを調整する |
| 4 | GLED | P | LED回路の地面 |
| 5 | GLED | P | LED回路の地面 |
| 6 | VCC | P | デジタル回路の電源 |
| 7 | VCC | P | デジタル回路の電源 |
| 8 | モード | 私は | DEまたはHVモード制御 |
| 9 | DE | 私は | データ有効化 |
| 10 | VS | 私は | Vsync信号入力 |
| 11 | HS | 私は | Hsync信号入力 |
| 12 | GND | P | パワーグラウンド |
| 13 | B5 | 私は | 青いデータ入力 (MSB) |
| 14 | B4 | 私は | 青いデータ入力 |
| 15 | B3 | 私は | 青いデータ入力 |
| 16 | GND | P | パワーグラウンド |
| 17 | B2 | 私は | 青いデータ入力 |
| 18 | B1 | 私は | 青いデータ入力 |
| 19 | B0 | 私は | 青いデータ入力 (LSB) |
| 20 | GND | P | パワーグラウンド |
| 21 | G5 | 私は | グリーンデータ入力 (MSB) |
| 22 | G4 | 私は | グリーンデータ入力 |
| 23 | G3 | 私は | グリーンデータ入力 |
| 24 | GND | P | パワーグラウンド |
| 25 | G2 | 私は | グリーンデータ入力 |
| 26 | G1 | 私は | グリーンデータ入力 |
| 27 | G0 | 私は | 緑色のデータ入力 (LSB) |
| 28 | GND | P | パワーグラウンド |
| 29 | R5 | 私は | 赤色データ入力 (MSB) |
| 30 | R4 | 私は | 赤色データ入力 |
| 31 | R3 | 私は | 赤色データ入力 |
| 32 | GND | P | パワーグラウンド |
| 33 | R2 | 私は | 赤色データ入力 |
| 34 | R1 | 私は | 赤色データ入力 |
| 35 | R0 | 私は | 赤いデータ入力 (LSB) |
| 36 | GND | P | パワーグラウンド |
| 37 | DCLK | 私は | サンプルクロック |
| 38 | GND | P | パワーグラウンド |
| 39 | L/R | 私は | 左または右スキャン方向を選択する |
| 40 | U/D | 私は | スキャン方向を上下に選択する |
典型的な操作条件
| ポイント | シンボル | 価値観 | ユニット | ||
| ミン | タイプする | マックス | |||
| 電源電圧 | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| 現在の消費量 | ILED | - | 500 | 550 | mA |
| 入力論理 高電圧 | HIV | 0.7VCC | - | VCC | V |
| 入力論理 低電圧 | VIL | 0 | - | 0.3VCC | V |
| LEDの寿命 | - | 40,000 | - | - | HR |
オプティカル仕様
| ポイント | シンボル | 条件 | 価値観 | ユニット | ||
| ミン | タイプする | マックス | ||||
| 視角 (CR≥10) | θL | Φ=180° ((9時) | 60 | 70 | - | 程度 |
| θR | Φ=0°(3時) | 60 | 70 | - | ||
| θT | Φ=90° (12時) | 40 | 50 | - | ||
| θB | Φ=270° ((6時) | 60 | 70 | - | ||
| 応答時間 | トン | 通常 θ=Φ=0° | - | 10 | 20 | msec |
| トーフ | - | 15 | 30 | msec | ||
| コントラスト比 | CR | 400 | 500 | - | - | |
| 色素性 | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| 照明度 | L について | 250 | 300 | - | cd/m2 | |
| 照明の均一性 | YU | 70 | 75 | - | % | |

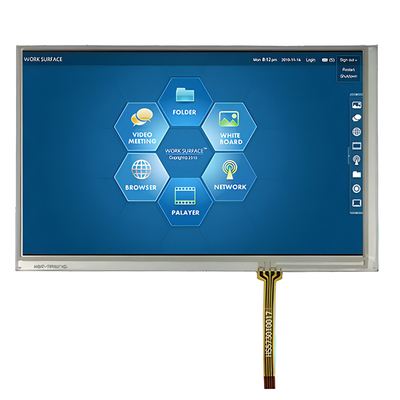

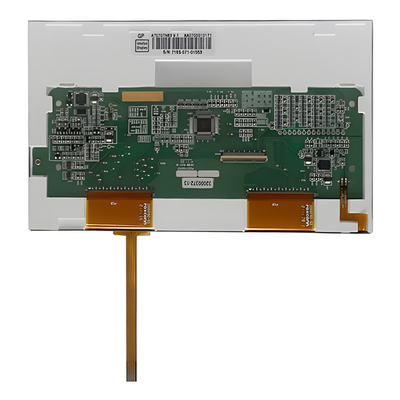

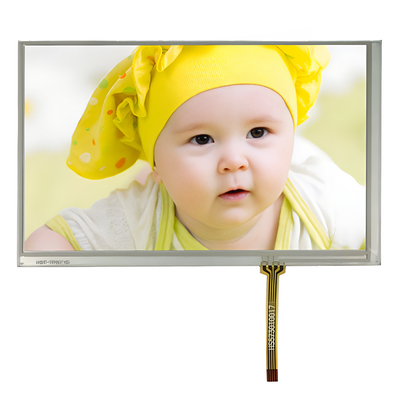

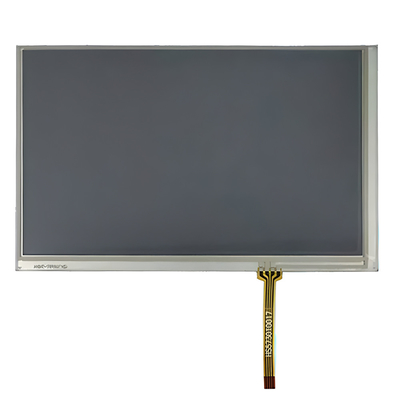

7インチ RGB TFT レジスティブタッチディスプレイ モジュール製品画像
