商品の詳細:
|
| キーワード: | 5.6インチTFT LCDの表示 | タッチ画面: | 抵抗タッチ パネル（CTPの選択） |
|---|---|---|---|
| 決断: | 640x480 | 保護ガラス次元: | ODM |
| インターフェイス: | RGB | 表面の光: | 280 cd/m2 |
| LEDの寿命: | 40,000時間 | ピン: | 40 |
| 見る方向: | 6時 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 40 Pin 5.6のインチTFT LCD,RGB 5.6のインチTFT LCD,抵抗LCD RGBの表示 |
||
抵抗タッチ パネルが付いているTFT LCDの表示5.6のインチRGBインターフェイス40 Pinのカラー ディスプレイ
5.6インチTFT RGBの接触表示モジュールの記述
SAEF SF-TC560I-9270A-Tは640x480決断の5.6インチ完全なTFT-LCDの表示である（480の縦ピクセル配列によって横の640）。 このモデルはRGBインターフェイスを支える;LCDのパネルの運転の供給電圧は（VCC）からである3.0Vへ3.6Vある。 SAEF SF-TC560I-9270A-Tは埋め込まれたシステム、オートメーション、GPSの医療機器、産業装置、良質および多彩なイメージのTFTの表示を要求する保証装置で使用することができる。
SAEF SF-TC560I-9270A-Tは無彩色スケールの逆転の方向が6時のTN-LCDのタイプTFTである。明るさを使って280 cd/m2 （典型的な価値）。それは-20℃から+70℃に温度で作動できる;その保管温度は-30℃から+80℃まで及ぶ。 SF-TC560I-9270A-TはInnoluxモデルAT056TN53V.1と完全に対応する
| キーワード: | 5.6インチTFT LCDの表示 | タッチ画面: | 抵抗タッチ パネル（CTPの選択） |
|---|---|---|---|
| 決断: | 640x480 | 保護ガラス次元: | ODM |
| インターフェイス: | RGB | 表面の光: | 280 Cd/m2 |
| LEDの寿命: | 40,000時間 | ピン: | 40 |
| 見る方向: | 6時 | 承諾: | 迎合的な範囲及びRoHS |
FAQ:
Q1. 私はサンプル順序があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。異なった品目番号の混合されたサンプルは受諾可能である。
Q2. 調達期間についての何か。
:以外棚プロダクトのため、すぐに内部在庫のサンプル。サンプル作り直すことのための1-1.5のwks。大量生産のための4-6のwks。プロダクト設計でのため、反対の引く提案のための2-3日;引く承認で作るサンプルのための2つのwks;サンプル承認の試験運営/大量生産のための5-6のwks。
Q3. サンプルおよび生産の順序のためのMOQの限界があるか。
:低いMOQ。サンプル点検のための3-5pcsは利用できる。大量生産MOQは普通1K/lotである。私達は道run/PP運営の順序のためのMP MOQより低いqtyを支える。
Q4. いかに着くために商品をそしてどの位それ取る出荷するか。
:DHL、UPS、Federal ExpressまたはTNTによる船。着くために5-7日かかる。任意をまた出荷する航空会社および海。
Q5. LCDモジュールのための進む方法発注か。
:初めに私達にあなたの条件か適用を知らせなさい。
2番目に私達はあなたの条件か私達の提案に従って引用する。
3番目に顧客はサンプルを確認し、場所は形式的な順序のために沈殿する。
第四に私達は生産を整理する。
Q6. それはLCDプロダクトで私のロゴを印刷することは良いか。
:はい。形式的に設計段階および私達であなたのサンプル テストおよび承認のためのあなたのロゴのサンプルを作ることを私達を知らせなさい。サンプル承認で、大量生産は公認のサンプルに続く。
Q7:プロダクトのために保証する提供するか。
:はい、私達は私達のプロダクトに1年の保証を提供する。
Q8:不良のを取扱う方法か。
:初めに、私達のプロダクトは厳密な品質管理システムで作り出され、不完全な率は0.2%よりより少しである。
2番目に、保証期間の間に、私達は少しのための新しい順序の新しいlcdsを送る。不完全なバッチ プロダクトのために、私達はそれらを修理し、あなたまたは私達へそれらを送り直すことは実質の状態に従ってリコールを含む解決を論議できる。
5.6インチTFT RGBの接触表示モジュールのデッサン
| PINいいえ。 | 記号 | 入力/出力 | 機能 |
| 1 | V LED | P | LED回路のための力の電圧 |
| 2 | V LED | P | LED回路のための力の電圧 |
| 3 | ADJ | 私 | PWMの脈拍のLEDの明るさを調節しなさい |
| 4 | GLED | P | LEDの陰極のための力 |
| 5 | GLED | P | LEDの陰極のための力 |
| 6 | VCC | P | デジタル回路のための力の電圧 |
| 7 | VCC | P | デジタル回路のための力の電圧 |
| 8 | モード | 私 | DEかHVモード制御 |
| 9 | DE | 私 | データは可能になる |
| 10 | 対 | 私 | VSYNC信号入力 |
| 11 | HS | 私 | HSYNC信号入力 |
| 12 | GND | P | 力の地面 |
| 13 | B5 | 私 | 青いデータ入力（MSB） |
| 14 | B4 | 私 | 青いデータ入力 |
| 15 | B3 | 私 | 青いデータ入力 |
| 16 | GND | P | 力の地面 |
| 17 | B2 | 私 | 青いデータ入力 |
| 18 | B1 | 私 | 青いデータ入力 |
| 19 | B0 | 私 | 青いデータ入力（LSB） |
| 20 | GND | P | 力の地面 |
| 21 | G5 | 私 | 緑のデータ入力（MSB） |
| 22 | G4 | 私 | 緑のデータ入力 |
| 23 | G3 | 私 | 緑のデータ入力 |
| 24 | GND | P | 力の地面 |
| 25 | G2 | 私 | 緑のデータ入力 |
| 26 | G1 | 私 | 緑のデータ入力 |
| 27 | G0 | 私 | 緑のデータ入力（LSB） |
| 28 | GND | P | 力の地面 |
| 29 | R5 | 私 | 赤いデータ入力（MSB） |
| 30 | R4 | 私 | 赤いデータ入力 |
| 31 | R3 | 私 | 赤いデータ入力 |
| 32 | GND | P | 力の地面 |
| 33 | R2 | 私 | 赤いデータ入力 |
| 34 | R1 | 私 | 赤いデータ入力 |
| 35 | R0 | 私 | 赤いデータ入力（LSB） |
| 36 | GND | P | 力の地面 |
| 37 | DCLK | 私 | データ時計 |
| 38 | GND | P | 力の地面 |
| 39 | L/R | 私 | 選り抜き左から右の走査方向 |
| 40 | U/D | 私 | 走査方向の上下に選びなさい |

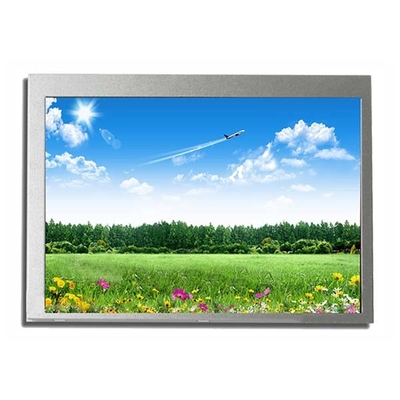

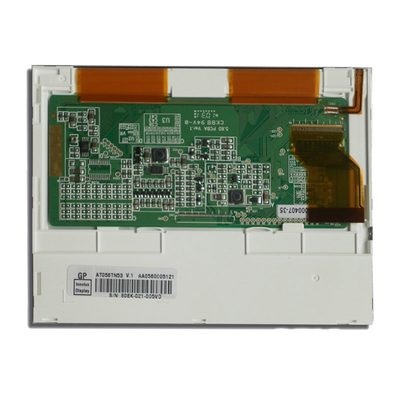

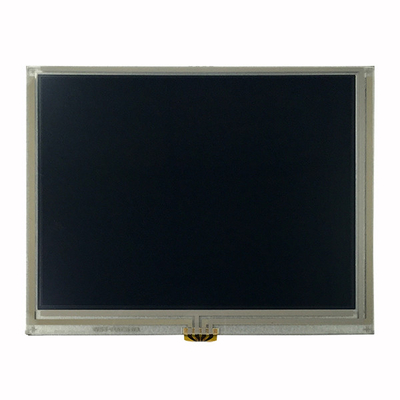

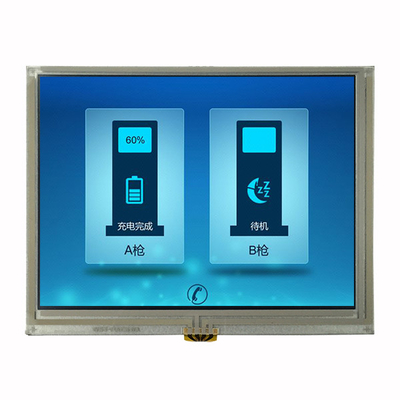

5.6インチTFT RGBの接触表示モジュールの実質の製品イメージ
