商品の詳細:
|
| キーワード: | 4.3インチTFT LCDの表示 | タッチスクリーン: | 抵抗タッチ画面 |
|---|---|---|---|
| 決議: | 480×272 | 保護ガラス次元: | オドム |
| インターフェース: | rgb | 表面の光: | 250 cd/m2 |
| LEDの寿命: | 40千時間 | ピン: | 40ピン |
| 見る方向: | 6時 | 接続: | ZIF / プラグイン |
| 作業温度: | – 20℃への+70℃ | Vop: | 3V〜3.6V,典型的には3.3V |
| ハイライト: | 40 Pin TFT LCDの表示,480x272 TFT LCDの表示,RGB LCD 480x272 |
||
4.3インチレジシブタッチTFTディスプレイ RGB LCDモジュール記述
製品の特徴
| キーワード: | 4.3インチ TFT LCD ディスプレイ | タッチスクリーン: | 抵抗性タッチスクリーン |
|---|---|---|---|
| 決議: | 480×272 | 蓋のガラス: | ODM |
| インターフェース: | RGB | 表面照明: | 250Cd/m2 |
| LEDの寿命: | 401000 時間 | ピン: | 40ピン |
| 見る方向: | 6時 | 接続: | ZIF / プラグイン |
| 動作温度: | 20°C から +70°C | Vop: オーケストラ | 3V - 3.6V,典型的には3.3V |
4.3インチレジシブタッチTFTディスプレイ RGB LCDモジュール図面
インターフェース・ピン定義
| 違う 違う | ピン | I/O | 記述 |
| 1 | LED-K | 私は | LED カソード |
| 2 | LED-A | 私は | LEDアノード |
| 3 | VSS | 私は | パワーグラウンド |
| 4 | VDD | 私は | 電力源 |
| 5 | R01 | 私は | REDデータ信号 (LSB) |
| 6 | R02 | 私は | RED データ信号 |
| 7 | R03 | 私は | RED データ信号 |
| 8 | R04 | 私は | RED データ信号 |
| 9 | R05 | 私は | RED データ信号 |
| 10 | R06 | 私は | RED データ信号 |
| 11 | R07 | 私は | RED データ信号 |
| 12 | R08 | 私は | RED データ信号 |
| 13 | G01 | 私は | GREEN データ信号 (LSB) |
| 14 | G02 | 私は | グリーンデータ信号 |
| 15 | G03 | 私は | グリーンデータ信号 |
| 16 | G04 | 私は | グリーンデータ信号 |
| 17 | G05 | 私は | グリーンデータ信号 |
| 18 | G06 | 私は | グリーンデータ信号 |
| 19 | G07 | 私は | グリーンデータ信号 |
| 20 | G08 | 私は | グリーンデータ信号 |
| 21 | B01 | 私は | BLUE データ信号 (LSB) |
| 22 | B02 | 私は | 青いデータ信号 |
| 23 | B03 | 私は | 青いデータ信号 |
| 24 | B04 | 私は | 青いデータ信号 |
| 25 | B05 | 私は | 青いデータ信号 |
| 26 | B06 | 私は | 青いデータ信号 |
| 27 | B07 | 私は | 青いデータ信号 |
| 28 | B08 | 私は | 青いデータ信号 |
| 29 | VSS | 私は | パワーグラウンド |
| 30 | DLCK | 私は | 各日付をサンプリングするクロック信号 |
| 31 | DISP | 私は | ON/OFF信号を表示する |
| 32 | HSYNC | 私は | 水平の同期信号 |
| 33 | VSYNC | 私は | 垂直同期信号 |
| 34 | DE | 私は | 入力データ制御を有効にする |
| 35 | NC | - | セットオープン |
| 36 | GND | 私は | パワーグラウンド |
| 37 | XR | 私は | タッチパネルPIN |
| 38 | YD | 私は | タッチパネルPIN |
| 39 | XL | 私は | タッチパネルPIN |
| 40 | YU | 私は | タッチパネルPIN |

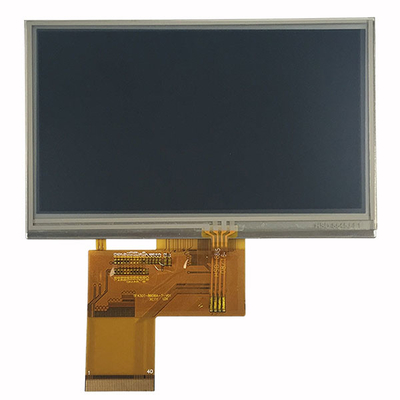

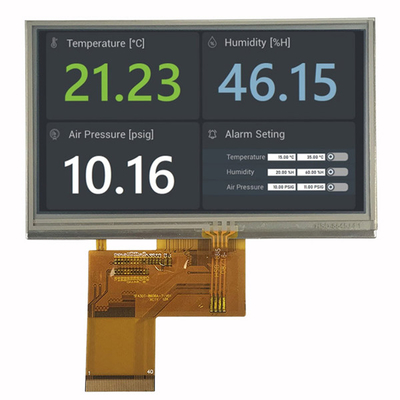

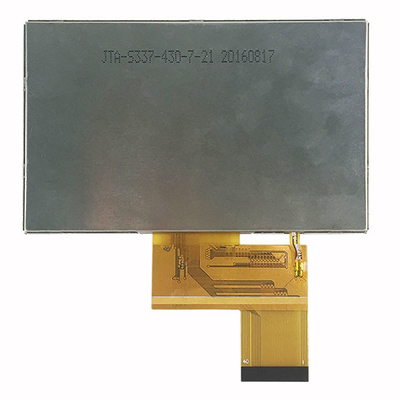

4.3インチレジシブタッチTFTディスプレイ RGBLCD モジュール 本物の製品イメージ
