商品の詳細:
|
| プロダクト: | 7インチTFTの接触LCD | 決断: | 800x480ピクセル |
|---|---|---|---|
| インターフェイス: | RGB 24ビット | 輪郭次元: | 164.9x100x6.8 mm |
| タッチ画面: | 抵抗タッチ画面を使って | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | 6時 | ピン ナンバー: | 50のピン |
| 関係: | 差し込むこと | 表面の光: | 300 cd/m2 （nit） |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 1.54の」小さいTFT LCDの表示,CTP小さいTFT LCDの表示,320x320小さいTFTの表示 |
||
7" TFT RGB LCDの800x480 LCDの表示7"記述
SF-TO700PY-8994A-T TFT LCDモジュールは7"インチの斜めのサイズ、RTP （抵抗タッチ画面）の800x480フル カラーTFT LCDの表示である。このモジュールは24のビットRGBインターフェイスを支える。SF-TO700PY-8994A-Tモデルに164.9x100x6.8 mmのモジュール次元があって、とモジュールのEK9716BD4 + EK73002AB2コントローラー統合した、および2.6Vからの3.3V典型的な価値への論理の供給電圧の範囲は2.8Vである153.84x85.63mmの作用面積のサイズ。
LCDモジュールは-20℃から+70℃に温度で作動できる;その保管温度は-30℃から+80℃まで及ぶ。 SF-TO700PY-8994A-Tは300 cd/m2光とある。光を調節することを望んだらテクニカル サポートのための私達と、私達1000匹のnitに表面の明るさを高めることができる連絡しなさい。
| プロダクト: | 7インチTFTの接触LCD | 決断: | 800x480ピクセル |
|---|---|---|---|
| インターフェイス: | RGB 24ビット | 輪郭次元: | 164.9x100x6.8 mm |
| タッチ画面: | 抵抗タッチ画面を使って | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | 6時 | ピン ナンバー: | 50のピン |
| 関係: | 差し込むこと | 表面の光: | 300 Cd/m2 （nit） |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
Pin定義
Pin1-2、 レダ LEDの背部ライト（陽極）
Pin3-4、 LEDK LEDの背部ライト（陰極）
Pin5、 GND 地面
Pin6、 VCOM 共通の電圧（NC）
Pin7、 DVDD デジタル電源
Pin8、 モード 選り抜きDE/SYNCHRONIZATIONモード。通常高く引っ張りなさい。（H:DE mode。L:HS/VSモード）
Pin9、 洞穴 データは信号を可能にする
Pin10、 VSYNCの垂直同期信号
Pin11、 HSYNCの横の同期信号
Pin12~Pin19、 B7-B0 青いデータ・バス
Pin20~Pin27、 G7-G0 緑のデータ・バス
Pin28~Pin35、 R7-R0 赤いデータ・バス
Pin36、 GND 地面
Pin37、 DOTCLK 点の刻時信号
Pin38、 GND 地面
Pin39、 SHLR 左/右の遠隔表示制御装置ピン。正常な引きの最高
Pin40、 UPDN アップ/ダウン遠隔表示制御装置ピン。正常な引きの低速
Pin41、 VGH TFTのための肯定的な力
Pin42、 VGL TFTのための否定的な力
Pin43、 AVDD アナログの供給電圧
Pin44、 NRESET 調整信号
Pin45、 NC 関係無し
Pin46、 VCOM 共通の電圧（NC）
Pin47、 震え 震える機能制御ピン。正常な引きの低速。H:Enable震える機能、6bit決断。L:ディスエイブルの震える機能、8bit決断
Pin48、 GND 地面
Pin49~Pin50、 NC 関係無し
7" TFT RGB LCDの800x480 LCDの表示7"デッサン

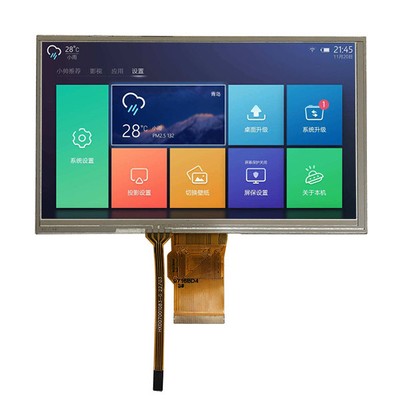

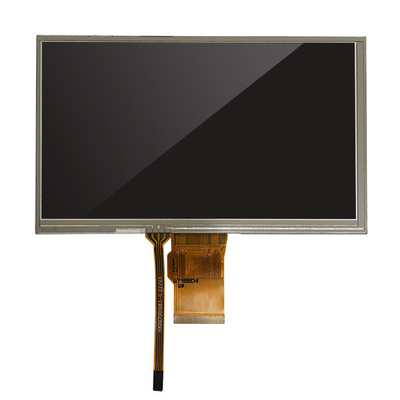

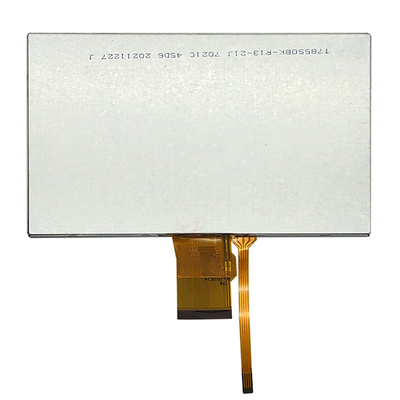

7" TFT RGB LCDの800x480 LCDの表示7"実質の製品イメージ
キーワード: tft 7"は、7 tft lcd、7" tft lcdの7インチのtft lcdのtft lcd 7の7つのtftの表示、7" tftの表示、7インチのtftの表示、tft 7インチ、tftを表示する7つを、7インチのtft LCDの表示、7インチの接触TFT、7" tftの接触LCD表示、CTP、7"のTFT 7"インチCTPの接触TFT、7" TFT CTPの接触lcd表示する。7" RTP LCD、RGB 7インチ、RGB TFT 7"
