商品の詳細:
|
| 製品: | 3.5インチTFTの表示 | 決議: | 320x480ピクセル |
|---|---|---|---|
| ピン番号: | 45のピン | インターフェース: | MCU + RGB インターフェース |
| ディム・スクリーン: | 54.9x82.94x2.1 (ミリ) | 見る方向: | 12時 |
| タッチスクリーン: | タッチスクリーンなし | ドライバIC: | ST7796S |
| 接続: | プラグ | 表面の光: | 300 Cd/m2 |
| 作業温度: | -20°Cから+70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 3.5インチTFT LCDモジュールの表示,ST7796S TFT LCDモジュールの表示,前部スクリーン320x480の表示 |
||
この項目について SF-TC350H-8417A-N
3.5インチ産業用グレードのTFTLCDモジュールディスプレイは,ST7796SドライバーICを搭載した点マトリックス解像度320x480で,スマートデバイスのフロントスクリーンに設計された高品質のディスプレイソリューションです.このモニターの特徴は以下のとおりです:
コントラスト:産業用グレードのTFTLCDスクリーンは,画像の層化と色の鮮やかさを確保するために通常,高いコントラストを持っています.
インターフェース: RGBインターフェース,LVDSなど,複数のインターフェースオプションが提供され,異なるシステムのニーズを満たす.
カスタマイズされたサービス:顧客のニーズに基づいて,サイズ,解像度,インターフェース,機能を含むカスタマイズされたサービスが提供されることがあります.
耐久性:産業用部品は,ディスプレイの長期的安定性と耐久性を確保するために使用され,24時間/24日の連続動作に適しています.
このモニターは,高解像度,高明るさ,高コントラスト,および工業グレードの耐久性により,工業および商業用アプリケーションのための理想的なディスプレイソリューションです.
特徴
| 製品: | 3.5インチ TFTディスプレイ | 決議: | 320×480 ピクセル |
|---|---|---|---|
| ピン番号: | 45ピン | インターフェース: | MCU + RGB インターフェース |
| 概要 ディム: | 54.9×82.94×2.1 ミリメートル | 見る方向: | 12時 |
| タッチスクリーン: | タッチスクリーンなし | ドライバーIC: | ST7796S |
| 接続: | プラグ | 表面照明: | 300 Cd/m2 |
| 動作温度: | -20°C から +70°C | コンプライアンス | REACHとRoHSに準拠している |
メカニカル・オブライン・図
インターフェース・ピン定義
|
違う |
PIN名 |
I/O |
記述 |
|
1〜6 |
K1-K6 |
オー |
LED カソード |
|
7 |
A について |
オー |
LEDアノード |
|
8 |
GND |
私は |
地面 |
|
9から10 |
VCC |
私は |
電源 2.8V ストレージ |
|
11 |
NC |
- |
開ける |
|
12 |
CS |
私は |
チップ選択信号の入力ピン |
|
13 |
RS |
私は |
登録 選択 信号 |
|
14 |
WR |
私は |
ストロブ信号入力ピンを書き |
|
15 |
RD |
私は |
ストロブ信号入力ピンを読み |
|
16 |
SDA |
私は |
SPI インターフェイス 入力ピン |
|
17 |
SDO |
私は |
SPI インターフェース出力ピン |
|
18〜35歳 |
DB0-DB17 |
I/O |
データの表示 I/O |
|
36 |
DE |
私は |
入力データ制御を有効にする |
|
37 |
DCLK |
私は |
各日付をサンプリングするクロック信号 |
|
38 |
HSYNC |
私は |
水平の同期信号 |
|
39 |
GND |
私は |
地面 |
|
40 |
VSYNC |
私は |
垂直同期信号 |
|
41 |
リセット |
私は |
LCM リセット入力信号 |
|
42から44 |
IM2-IM0 |
私は |
MCUインターフェースモードを選択する |
|
45 |
GND |
私は |
地面 |
最大絶対限度
|
ポイント |
シンボル |
価値 |
ユニット |
|
ロジック用電源電圧 |
VDD |
0.3~46 |
V |
|
入力電圧 |
ワイン |
VDD+03 |
V |
|
動作温度 |
トップ |
-20から70 |
°C |
|
保存温度 |
Tstg |
-30から80 |
°C |
DC 特性
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
試験条件 |
|
稼働電圧 |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
供給電流 |
IDD |
- |
- |
5 |
mA |
VDD=2.8V,Ta=25°C |
|
入力電圧 |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
入力流出電流 |
IIL について |
- 1つ0 |
- |
1.0 |
mA |
VIN=VDDまたはVSS |
バックライト 電気光学特性
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
テスト 条件 |
|
供給電圧 |
Vf |
- |
3.2 |
3.4 |
V |
If= 140mA |
|
供給電流 |
もし |
- |
140 |
- |
mA |
- |
|
逆電圧 |
ロープ |
- |
- |
5 |
V |
- |
|
電力消耗 |
Pd |
- |
- |
- |
mW |
- |
|
LCM の 照明 濃度 |
- |
|
300 |
- |
Cd/m2 |
If= 140 mA |
|
LCMの均一性 |
- |
- |
- |
- |
% |
If=140 mA |
|
バックライトの色 |
ホワイト |
|||||

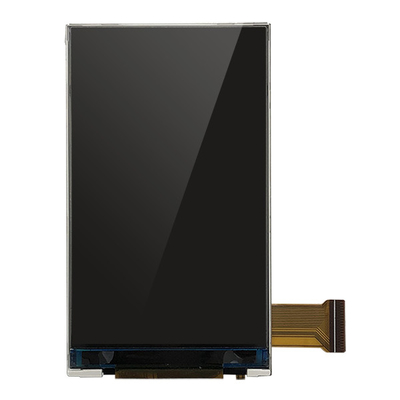

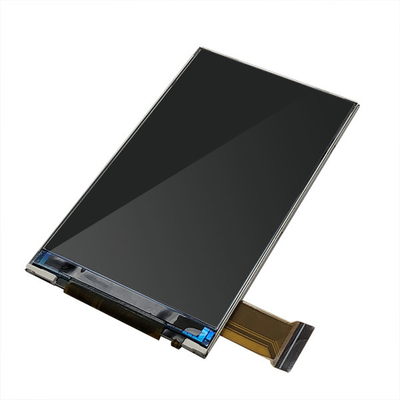

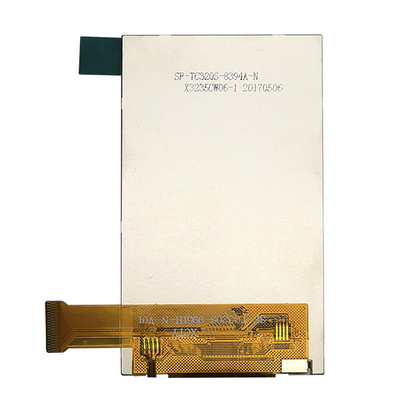

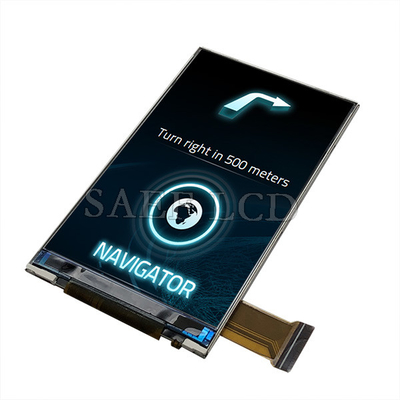

製品画像
