商品の詳細:
|
| プロダクト: | LCDモジュール40x4を表示しなさい | 特性/コラム: | 40の特性X 4ライン |
|---|---|---|---|
| LCDのタイプ: | STNの陽性、Transflective | バックライト色: | 、白い、青い、赤い黄色い、緑 |
| 作動の電圧: | 5V、任意3V | 光学: | 6:00の時 |
| 薄暗いの輪郭を描きなさい。: | 190.0 （L） X 54.0 （W） X 13.1 （T） mm | 見る区域: | 149.0 （L） X 30.0 （W） mm |
| 方法の運転: | 1/16使用率、1/5バイアスの | 作動の臨時雇用者: | -20°Cへの+70°C |
| ピン ナンバー: | 18のピン | コントローラー: | SPLC780Dか等量 |
| インターフェイス: | MPC | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | 英数字40x4特性LCD,5V 40x4の特性LCD,モノクロ表示LCDモジュール |
||
英数字LCD 40x4のモノクロSTN 5Vの黄色い青緑の灰色LEDのバックライト色をキャラクタ・ディスプレイ
40x4特性LCDはLCDモジュール40x4の記述を表示したり、表示する
SF4004AはST7066コントローラーとIC造られる40x4特性LCDの表示モジュールである;そのデフォルト インターフェイスは6800 4/8ビット平行および5Vか3.3V電源の選択である。この40x4 LCDの表示SF4004AはバックライトのためにまたはLEDのバックライトの選択と利用できない。このLCD表示40x4は灰色、黄色/緑および青LCDの選択を含むさまざまなLCDのパネル色で利用できる。この表示LCD 40x4モジュールは-20℃から+70℃に温度で作動できる;その保管温度は-30℃から+80℃、文字セットで造られるまで支える英国/日本の、英国/西ヨーロッパの、英国/スカンジナビアのヨーロッパ人、または英国/シリル字母の（ロシアの）選択を及ぶ。
Pin定義:
Pin:1--8 DB0-DB7 データ・バス
Pin 9 E1 可能にしなさい信号U4 （上）を
Pin 10 R/W 読み書き選びなさい
Pin 11 RS 選り抜きデータ/指示
Pin 12 VO 対照調節
Pin 13 VSS 地面（0V）
Pin 14 VDD 論理（+5V）のための供給電圧
Pin 15 E2 可能にしなさい信号U1 （底）を
Pin 16 NC
Pin 17 LED A LEDの電源+ （5.0V）
Pin 18 LED K LEDの電源- （0V）
| プロダクト: | LCDモジュール40x4を表示しなさい | 特性/コラム: | 40の特性X 4ライン |
|---|---|---|---|
| LCDのタイプ: | STNの陽性、Transflective | バックライト色: | 、白い、青い、赤い黄色い、緑 |
| 作動の電圧: | 5V、任意3V | 光学: | 6:00の時 |
| 薄暗いの輪郭を描きなさい。: | 190.0 （L） X 54.0 （W） X 13.1 （T） mm | 見る区域: | 149.0 （L） X 30.0 （W） mm |
| 方法の運転: | 1/16使用率、1/5バイアスの | 作動の臨時雇用者: | -20°Cへの+70°C |
| ピン ナンバー: | 18のピン | コントローラー: | SPLC780Dか等量 |
| インターフェイス: | MPU | 承諾: | 迎合的な範囲及びRoHS |
標準文字列の表示決断は8x2 LCD、16x1 LCD、16x2 LCD、16x4 LCD、20x2 LCD、20x4 LCD、24x2 LCD、40x2 LCDの40x4 LCDの特性LCDの表示を含んでいる。特性LCDモジュールは穂軸で利用でき、8080、SPIのI2C.LCDのキャラクタ・ディスプレイ モジュールの異なったインターフェイスが付いているコグのタイプはYellow-Green、白くおよび青色の別のLEDのバックライトが付いているSTN/FSTN/FFSTN LCDの表示にある。特性モジュールの壷の選択は英国/日本、ヨーロッパ、東ヨーロッパの、スカンジナビアのヨーロッパ、シリル字母（ロシア語）、およびヘブライ/アラビア語である。私達は標準として5V作動の電圧のキャラクタ・ディスプレイを提供し、3Vか3.6V選択は要求によってまた利用できる。
40x4特性LCDはLCDモジュール40x4のデッサンを表示したり、表示する

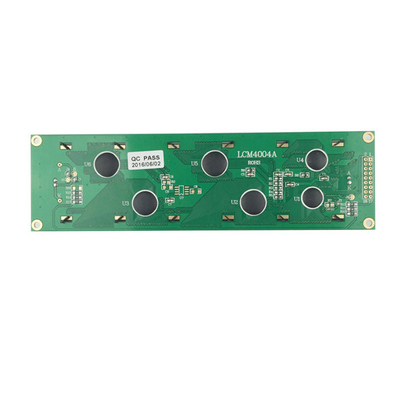

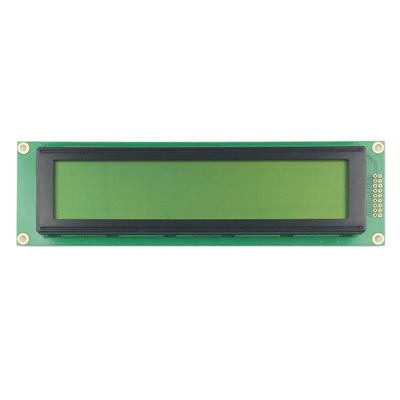

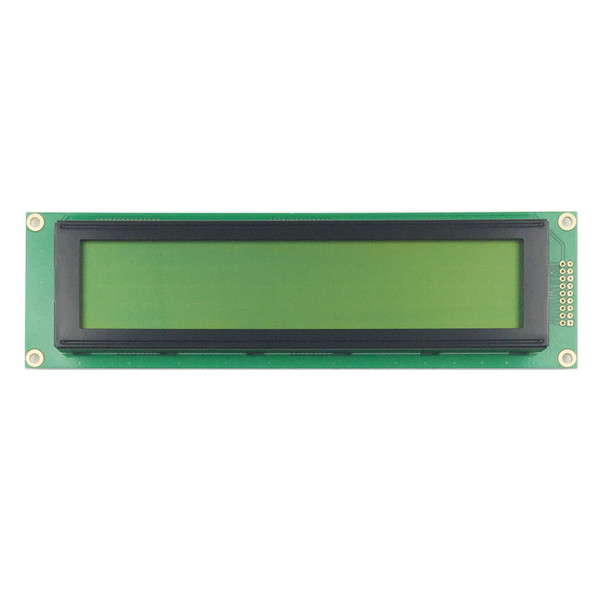

40x4特性LCDはLCDモジュール40x4の実質の製品イメージを表示したり、表示する
