商品の詳細:
|
| 製品: | 16×4文字のLCD | 文字 / 列: | 16文字 × 4行 |
|---|---|---|---|
| LCDタイプ: | STN 陽性/陰性 伝達性 | バックライトの色: | 白,青,黄色,赤,緑 |
| 稼働電圧: | 5V,3Vはオプション | 光学: | 6:00の時 |
| ディム・スクリーン: | 87.0(L) x 60.0(W) x 11.0(T) mm | 見る区域: | 62.0 ((L) x 25.5 ((W) mm |
| 方法の運転: | 1/16義務、1/5バイアスの | 動作温度: | -20°C ～ +70°C |
| ピン番号: | 16のピン | コントローラー: | SPLC780Dまたは同等の |
| インターフェース: | 8ビット MPC | 準拠性: | 迎合的な範囲及びRoHS |
| ハイライト: | 英数字LCDの表示,5V特性LCDの表示,LED 16x4 LCDの表示 |
||

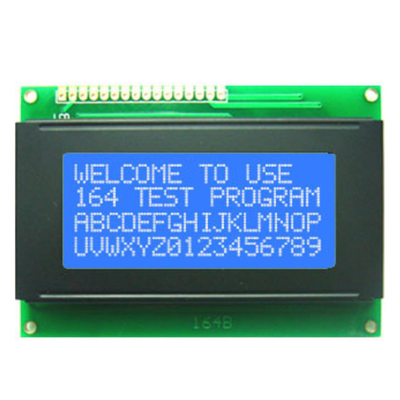

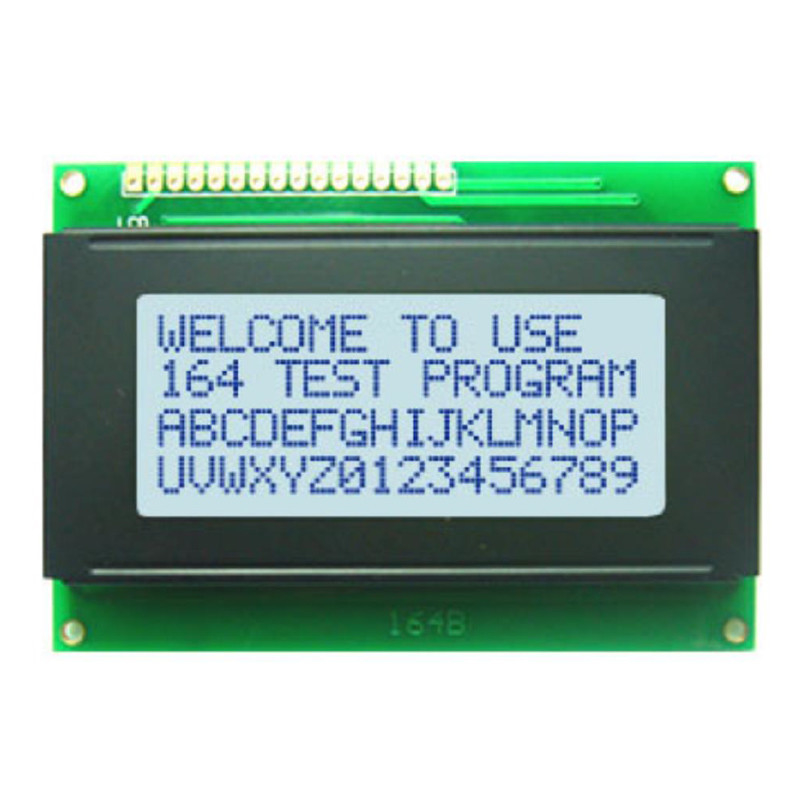

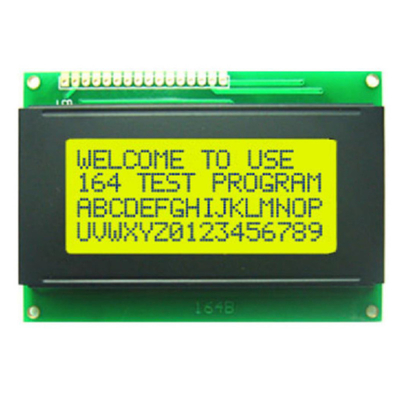

16x4 アルファ・ナンバー文字 STN LCD ディスプレイ モジュール 5V LEDバックライト付き
文字LCDディスプレイ 16x4,ディスプレイLCD 16x4 説明
SF1604ABは,SPLC780DコントローラICに組み込まれている16x4文字LCDディスプレイモジュールで,デフォルトインターフェースは8ビット並行で5Vまたは3.3V電源オプションである.この16x4LCDディスプレイSF1604ABはバックライトなしまたはホワイトLEDバックライトオプションで利用できますSF1604AB 16x4 LCMは,灰色,黄色/緑色,青色LCDオプションを含む様々なLCDパネルカラーで提供されており, -20°Cから+70°Cの温度で動作できます.貯蔵温度が -30°Cから +80°C, 文字セットに組み込まれています. 英語/日本語,英語/西欧語,英語/スカンジナビア語,英語/キリル語 (ロシア語) のオプションがサポートされています.
ピンの定義:
ピン1 VSS 固定 (0V)
PIN2 VDD ロジック用電源電圧 (+5.0V)
PIN3 VOコントラスト調整
PIN4 RS データ/指示 選択
ピン5 R/W 読み書き選択
ピン6E 信号を有効にする
ピン7~14 DB0-DB7 データバス
ピン15 LED A LED 電源 + (5.0V)
ピン16 LED K LED電源 - (0V)
| 製品: | 16×4文字のLCD | 文字/列: | 16文字 × 4行 |
|---|---|---|---|
| LCD タイプ: | STN 陽性/陰性 伝達性 | バックライトの色: | 白,青,黄色,赤,緑 |
| 動作電圧: | 5V,3V オプション | オプティクス: | 6午前3時 |
| 概要 ディム: | 87.0 (L) X 60.0 (W) X 11.0 (T) mm | 視野: | 62.0 (L) X 25.5 (W) mm |
| 運転方法: | 奉仕 の 業 に 関する 責任,1/6 | 動作温度: | -20°C から +70°C |
| ピン番号: | 16ピン | コントロール: | SPLC780D または同等の |
| インターフェース: | 8 ビット MPC | 準拠性 | REACHとRoHSに準拠している |
標準文字表示解像度は,LCD 8x2,LCD 16x1,LCD 16x2,LCD 16x4,LCD 20x2,LCD 20x4,LCD 24x2,LCD 40x2,LCD 40x4 文字表示を含む.文字LCDモジュールは,8080で異なるインターフェースを持つCOBとCOGタイプで利用できます.,SPI,I2C.LCD文字表示モジュールはSTN/FSTN/FFSTNLCDディスプレイで,黄色緑,白,青色の異なるLEDバックライトがあります.文字モジュールのフォントオプションは英語/日本語,欧州5Vまたは3Vまたは3Vの電圧を標準で表示しています.6V オプションもご要望でご利用いただけます.
品質管理
1品質政策
品質を保ち,商品を間に合うようにします
継続的な改善によって顧客の要求を満たす
2EHS 政策
法律・規制を遵守し,汚染を防ぎ,制御する.
排出量を削減し,資源を節約し,最大限に活用する.
環境保護の意識を高め,環境を継続的に改善する.
3採択された措置
品質政策を透明化し,訓練と教育を通じて従業員の品質意識を向上させる.
5Sの管理を導入することで,オフィスや生産現場を整然と整然とし,従業員を熟練させる.
ISO9001品質保証制度が,規制および手続き管理および管理に組み込む前に,製品およびサービスの品質に影響を与えるすべてのラウンドをカバーすることを確認する.
品質が保証されるという前提では,原材料のコストを削減し,生産と管理の効率を向上させるなど,生産コストを削減します.
16x4 アルファ・ナンバー文字 STN LCD ディスプレイ モジュール 5V LEDバックライト付き
わかった文字LCDディスプレイ 16x4,ディスプレイLCD 16x4 図
キャラクターLCDディスプレイ 16x4,ディスプレイLCD 16x4 本物の製品画像
