商品の詳細:
|
| 製品: | 2.8インチ TFT LCD ディスプレイ | 決議: | 480×640点 |
|---|---|---|---|
| ドライバIC: | ILI9806E,またはST7701または同等の | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
| 保護ガラス次元: | カスタマイズ可能 | 見る方向: | 無料 (80/80/80/80) |
| ディム・スクリーン: | 50 (W) x 69.2 (L) x 2.35 (T) mm | アクティブ エリア: | 43.20 x 57.60 mm |
| インターフェース: | RGB (カスタマイズ可能) | 接続: | FPCのコネクターのタイプ |
| ピン番号: | 40ピン (カスタマイズ可能) | 表面の光: | 260 cd/m2 (ニット) |
| 供給電圧: | 3.2 V | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 480x640高リゾリューションTFT,2.8インチのの高さの決断TFT,2.8インチLCD TFTの表示 |
||
2.8インチ TFT 480×640, TFT LCD 2.8インチ 記述
SF-TO280PY-8990B-N TFT LCDモジュールは2.8 インチ横切りのサイズポートレートモード 480x640高解像度フルカラーディスプレイであり,SF-TO280PY-8990B-N LCDモジュールはRGBインターフェースをサポートしています.インターフェースはカスタマイズできます. SF-TO280PY-8990A-Nモデルは,モジュール寸法が 50 ((W) x 69.2 ((L) x 2.35 ((T) mmで,アクティブエリアサイズは 43.20 x 57.60 mmです.
SF-TO280PY-8990B-Nは,モジュールのILI9806E,またはST7701または同等のドライバーICコントローラと統合されており,論理供給電圧は2.6Vから3.4Vに及び,典型的な値は3.2Vである.表面照明は260 cd/m2 (Nits)このモデルは -20~70度,貯蔵温度は -30~80度です.
このモデルは広く使用されていますPOSターミナル,キャッシュリーダー,組み込みシステム,自動化,GPS,医療機器,産業機器,高品質でカラフルな画像のTFTディスプレイを必要とするセキュリティ機器.
特徴
| 製品: | 2.8インチ TFT LCD ディスプレイ | 決議: | 480×640点 |
|---|---|---|---|
| ドライバーIC: | ILI9806E または ST7701 | タッチスクリーン: | タッチスクリーンなし |
| 蓋のガラス | カスタマイズ可能 | 見る方向: | 無料 (80/80/80/80) |
| 概要 ディム: | 50 (W) × 69.2 (L) × 2.35 (T) mm | アクティブ エリア: | 43.20×57.60mm |
| インターフェース: | RGB (カスタマイズ可能) | 接続: | FPCコネクタタイプ |
| ピン番号: | 40ピン (カスタマイズ可能) | 表面照明: | 260 Cd/m2 (ニット) |
| 供給電圧: | 3.2V | バックライトタイプ: | 白いLED |
| LEDの寿命: | 401000 時間 | 準拠性 | REACHとRoHSに準拠している |
ピン定義
| ピンナンバー | シンボル | 機能 |
| 1 | LED | LEDバックライト (カソード) |
| 2 | LED+ | LED バックライト ((アノード) |
| 3 | GND | 地面 |
| 4 | VDD | 電源 2.8V |
| 5から12 | DB0-DB7(B0-B7) | RGBブルーデータ |
| 13から20 |
DB8-DB15 ((G0-G7)) |
RGBグリーンデータ |
| 21〜28 |
DB16-DB23 ((R0-R7) |
RGB赤色データ |
| 29 | GND | 地面 |
| 30 | PCLK | RGB インターフェースの動作のためのドットクロック信号 |
| 31 | VDD | 電源 2.8V |
| 32 | HSYNC | RGB インターフェースの動作のためのライン同期信号 |
| 33 | VSYNC | RGB インターフェースの動作のためのフレーム同期信号 |
| 34 | DE | RGB インターフェースの操作のためのデータ有効信号 |
| 35 | NC | NC |
| 36 | GND | 地面 |
| 37 | CS | チップ入力ピンを選択 |
| 38 | リセット | 外部リセット入力 |
| 39 | SCL | SPI インターフェースクロック |
| 40 | SDA | シリアル入力信号 |
2.8インチ TFT 480×640, TFT LCD 2.8インチ 図面

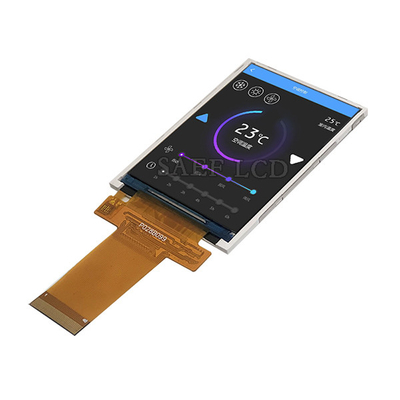

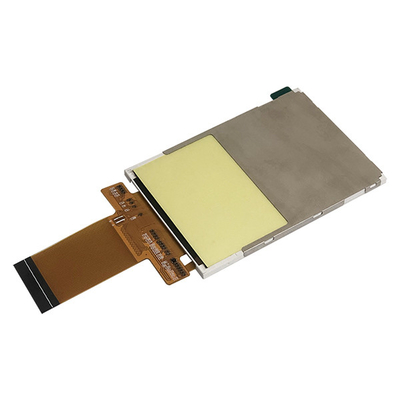

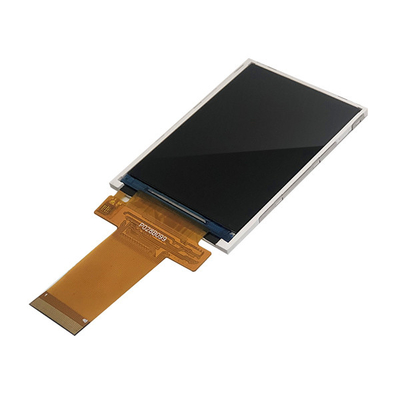

2.8インチ TFT 480×640, TFT LCD 2.8インチ 製品画像
工場と施設
