商品の詳細:
|
| 製品: | 2.6インチTFTLCDディスプレイ | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
|---|---|---|---|
| 決議: | 480X320 | 見る方向: | IPS全視角 (80/80/80/80) |
| ドライバーIC: | R61531 | ピン番号: | 40のピン |
| 接続: | FPCのコネクターのタイプ | 表面の光: | 240 cd/m2 (ニット) |
| インターフェース: | MCU | LEDの寿命: | 40千時間 |
| 動作温度: | -10℃への+60℃ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | IPS TFT LCD 2.6",IPS TFT LCD 480x320,景色TFT 480x320 |
||
2.6インチ TFT LCD ディスプレイ IPS 480×320 ピクセル 景観モード 製品紹介
セーフテックSF-TC260T-9954A-Tは,横切りの2.6インチIPS型TFT液晶ディスプレイである.この2.6インチTFT液晶モジュールはレジスティブタッチスクリーンで設計されている.
商品の詳細:
1LCDサイズ:2.6インチ TFT
2解像度: 480×320
3視角: 自由視角
4図面の寸法 59.60×47.3×3.4mm
5液晶ドライバIC: R61531
6LCD インターフェースタイプ: MCU
7温度:トップは -10°Cから +60°C,Tstは -20°Cから +70°C
8タッチパネル:レジスティブタッチスクリーン
製品の特徴:
1SF-TC260T-9954A-Tは2.6インチ対角サイズ, 480x320,レジスティブタッチスクリーン (RTP) のフルカラーTFTLCDディスプレイのTFTLCDモジュールです.
2このモジュールはMCUインターフェイスをサポートします. SF-TC260A-9954A-Tモデルは,モジュールの寸法が59.60x47.3mm,アクティブエリアサイズは55.61x37.27mmです.
3SF-TC260T-9954A-Tはモジュール上のR61531コントローラと統合され,論理供給電圧は2.6Vから3.3Vまでです.
4-10°C~+60°Cの温度で動作し,貯蔵温度は20°C~+70°Cです.
5. SF-TC260T-9954A-Tは,景観モードのLCDモジュールで,250 cd/m2の明るさです. ポートレイトモードとして使用するか,明るさを増加させたい場合は,詳細の技術サポートのために私たちと連絡してください.
6SF-TC260T-9954A-T FPCはカスタマイズ可能で,レジスティブタッチスクリーン (RTP) を搭載または使用しないオプションです.
製品情報:
| 製品: | 2.6インチ TFT LCD ディスプレイ | タッチスクリーン: | 抵抗性タッチパネル (RTP) |
|---|---|---|---|
| 決議: | 480×320 | 見る方向: | IPS フルビューングル (80/80/80/80) |
| ドライバーIC: | R61531 | ピン番号: | 40ピン |
| 接続: | FPCコネクタタイプ | 表面照明: | 240 Cd/m2 (ニット) |
| インターフェース: | MCU | LEDの寿命: | 401000 時間 |
| 動作温度: | -10°C から +60°C | 準拠性 | REACHとRoHsに準拠している |
2.6インチ TFT LCD ディスプレイ IPS 480×320 ピクセル 景観モード 製品図面
ピンの定義:
| ピンNO | シンボル | I/O | 記述 |
| 1 | YU | I/O | タッチパネル入力信号 |
| 2 | XL | I/O | タッチパネル入力信号 |
| 3 | YD | I/O | タッチパネル入力信号 |
| 4 | XR | I/O | タッチパネル入力信号 |
| 5 | GND | P | 地面 |
| 6 | IOVCC | P | 電源 2.8V/1.8V 電圧 |
| 7 | VCI | P | 電源2.8V電圧 |
| 8 | IM0 | 私は | 8BIT/16BIT選択 |
| 9 | GND | P | 地面 |
| 10 | リセット | 私は | LCM リセット入力信号 |
| 11 | CS | 私は | チップ選択信号の入力ピン |
| 12 | RS | 私は | コマンド/データ選択信号 |
| 13 | GND | P | 地面 |
| 14 | WR | 私は | ストロブ信号を書き込む |
| 15 | RD | 私は | ストロブ信号を読み取れ |
| 16~31 | DB0-DB15 | I/O | データ信号 |
| 32 | GND | P | 地面 |
| 33 | LED_A | P | LEDアノード |
| 34 | LED_K1 | P | LED カソード |
| 35 | LED_K2 | P | LED カソード |
| 36 | LED_K3 | P | LED カソード |
| 37 | LED_K4 | P | LED カソード |
| 38 | LED_K5 | P | LED カソード |
| 39 | LED_K6 | P | LED カソード |
| 40 | GND | P | 地面 |

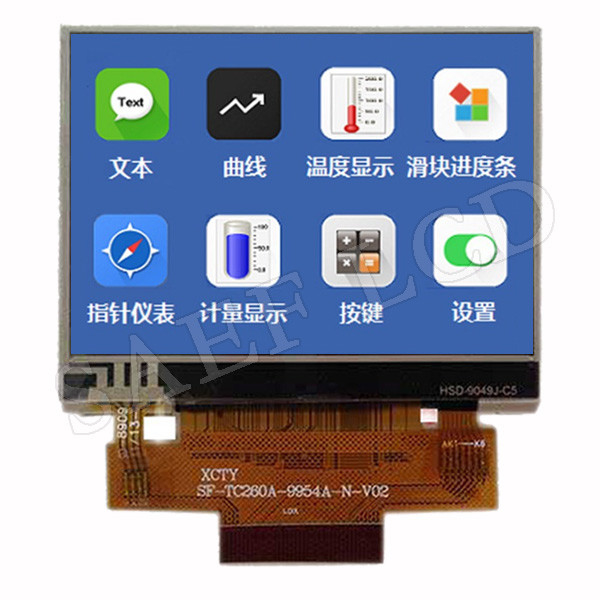

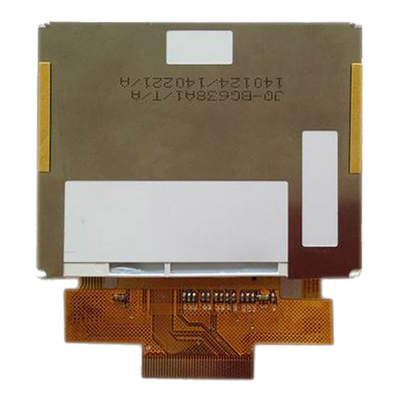

2. 6インチ TFT LCD ディスプレイ IPS 480x320 ピクセル 景観モード 製品画像
