商品の詳細:
|
| 製品: | 3インチ IPS TFT タッチスクリーン | 決議: | 240×400 ピクセル |
|---|---|---|---|
| 見る方向: | IPS すべての視角 | タッチスクリーン: | PCAPのタッチ画面を使って |
| カバー レンズ: | カスタマイズ可能 | 表面の光: | 300 cd/m2 (カスタマイズ可能) |
| インターフェース: | MCU 8/16ビット | ピン番号: | 40のピン |
| 接続: | プラグイン / ZIF (カスタマイズ可能) | ドライバーIC: | S6D04D1 |
| オペレーティングテンパー: | -20°Cから+70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 240x400 TFT LCDタッチスクリーン,PCAP TFT LCD タッチスクリーン,3インチ TFT LCDタッチスクリーン |
||
3インチ IPS TFT PCAP タッチスクリーン 240x400 解像度 製品説明
商品の速報
モデル番号SF-TC300D-8974A-CT
サイズ: 3"
解像度: 240×400点
視野:IPS
インターフェース:MCU 8ビットと16ビットインターフェース
ドライバーIC:S6D04D1
管理委員会: ない
照明 (cd/m2): 300
穴を貫く枠: ない
触覚画面:容量感触画面
記述
SAEF TECHNOLOGY SF-TC300D-8974A-CTは,240×400の解像度 (240の水平×400の垂直ピクセル配列) を有する3インチフルTFT-LCDディスプレイである.このモデルはMCU8ビットと16ビットインターフェースをサポートする.運転液晶パネルの電源電圧 (VCC) は,.5Vから3.3V. 典型的な値は2.8Vです. 組み込みシステム,自動化,GPS,医療機器,産業機器,高品質で色彩のある画像のTFT表示を必要とするセキュリティ機器.
SF-TC300D-8974A-CTは,IPS-LCD型TFTで,明るさは300 cd/m2 (典型的な値).明るさは1000ニットまでカスタマイズできます. -20°Cから+70°Cの温度で動作できます.貯蔵温度が -30°Cから +80°C.
特徴
| 製品: | 3インチ IPS TFT タッチスクリーン |
| 決議: | 240×400 ピクセル |
| タッチスクリーン: | PCAPタッチスクリーンで |
| 表面照明: | 300 Cd/m2 (カスタマイズ可能) |
| ピン番号: | 40ピン |
| ドライバーIC: | S6D04D1 |
| 見る方向: | IPS すべての視角 |
| カバーレンズ: | カスタマイズ可能 |
| インターフェース: | MCU 8/16 ビット |
| 接続: | プラグイン / ZIF (カスタマイズ可能) |
| 動作温度: | -20°C から +70°C |
| 準拠性 | REACHとRoHSに準拠している |
3インチ IPS TFT PCAPタッチスクリーン 240x400 解像度 製品図
ピン定義
ピン1 GND グラウンド
ピン2A BL LEDA
ピン3K BL LED K
ピン4 GND グラウンド
ピン5 リセット リセット信号
ピン6 VDD システム電源2.8-3.3V
ピン7 VDD システム電源2.8-3.3V
ピン8 IM1 IM1=0.8ビット IM1=1.16ビット
パイン9・パイン16・D7-0 MCU L8ビットデータバス
ピン17CSチップ 選択信号
ピン18 RS システム電源1.8-3.3V
PIN19 WR 書き込みを有効にする
ピン20 RD 読み込み 低アクティブ
ピン21 GND グラウンド
PIN22-Pin29 D15-8 MCU H8ビット データバス GND
ピン30 GND グラウンド
PIN31 TEFrammeヘッドパルス信号は,内部RAMにデータを書き込むときに使用されます.
ピン32-40 NC ダミー

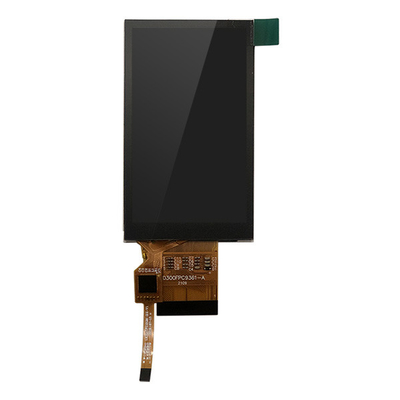

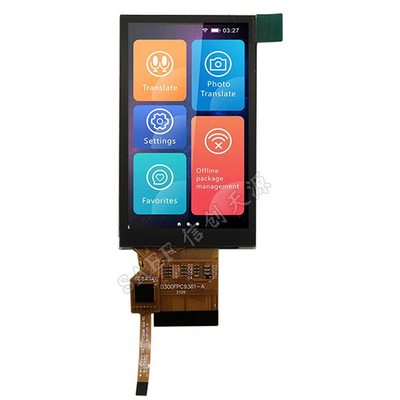

3インチ IPS TFT PCAP タッチスクリーン 240x400 解像度 製品画像
