商品の詳細:
|
| キーワード: | 7インチ TFT | タッチスクリーン: | CTP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024x600点 | 保護ガラス次元: | カスタマイズできる |
| LCMインターフェイス: | ミピ | 表面の光: | 300cd/㎡ |
| LEDの寿命: | 40千時間 | ピン: | 30ピン |
| 見る方向: | 全視角 (80/80/80/80) | CTP インターフェイス: | I2C |
| オペレーティングテンパー: | – 20℃への+70℃ | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | MIPI 7のインチTFT LCDのタッチ画面,IPS 7のインチTFT LCDのタッチ画面,CTP 7インチの接触tft lcd |
||

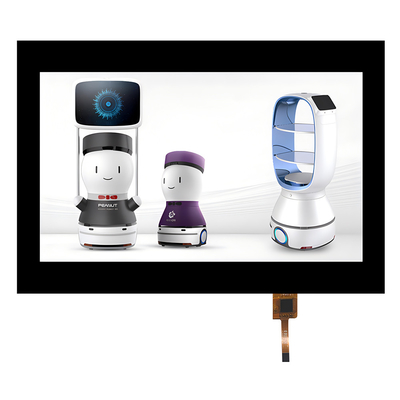

TFT LCD モジュール 7インチ 1024x600 MIPI インターフェース IPS と CTP 製品図 製品紹介
商品の詳細:
1LCD サイズ: 7 ′′ インチ TFT
2解像度: 1024×600
3視角: 自由
4図面の大きさ: 164x97x2.6mm
5. LCM インターフェースタイプ: MIPI
6CTPインターフェイスタイプ: I2C
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8タッチパネル:容量タッチスクリーン (CTP)
SAEF Technology SF-TO700B-8857A-CTは,QVGA 1024x600ピクセルの解像度を持つ7インチ IPS型フルビューイングアングル TFT LCDディスプレイである.蓋のガラスはカスタマイズできます.
このLCDモジュールは 164*97*2.6mmの輪郭寸法と 154.21x85.92mmのAAサイズを持っています.この7インチTFTLCDはPCAP (容量タッチスクリーン) 付きです.SF-TO700B-8857A-CT LCM インターフェースは MIPI インターフェースとSF-TO700B-8857A-CTは300cd/m2 (ニット) の表面明るさで,このLCDディスプレイモジュールは20°Cから+70°Cの温度で動作することができます.
この 7 ′′ TFT LCD モジュールは,計測機器,医療機器,家庭自動化,アクセスセキュリティシステム,スーパーマーケット価格タグ,家電,GPSデバイスなどに広く使用されています.
| キーワード: | 7インチ TFT | タッチスクリーン: | CTP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024×600点 | 蓋のガラスの寸法: | パーソナライズできる |
| LCMインターフェース: | MIPI | 表面照明: | 300 Cd/m2 |
| LEDの寿命: | 401000 時間 | ピン: | 30ピン |
| 見る方向: | 全視角 (80/80/80/80) | CTPインターフェイス: | I2C |
| 動作温度: | 20°C から +70°C | 準拠性 | REACHとRoHSに準拠している |
品質保証
1品質を保証するために3回100%テストを行います
2QAマネージャーは,LCD業界で14年以上にわたり,主要な製造およびQAオペレーターは,LCD業界で7〜8年以上にわたって働いています.顧客のための品質を確保するために,LCDをファイル.
よくある質問
Q1.サンプル注文はできますか?
A: はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 異なるアイテム番号の混合したサンプルは受け入れられます.
Q2 リードタイムはどうですか?
A: 棚に並べない製品については,即時在庫のサンプルです. サンプルの再製造に1〜1.5週間. 大量生産に4〜6週間. デザインされた製品については,カウンター設計提案に2〜3日.図面の承認時にサンプルを採取する 2 週間試験運転/大量生産の場合は,サンプル承認時に5〜6週間.
Q3. あなたはサンプルと生産注文のための任意のMOQ制限を持っていますか?
A: 低MOQ. 3-5pcsのサンプルチェックは利用可能です. 大量生産のMOQは通常,1K/ロットです. 我々は,トレイルラン/PPランの注文のためのMPMOQよりも低いQtyをサポートします.
Q4. 商品をどのように送料し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedExまたはTNTで出荷します.到着には5〜7日かかります.航空および海上輸送もオプションです.
Q5. LCD モジュールの注文をどのように進めますか?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目は,あなたの要求や提案に従って引用します.
第三に 顧客はサンプルを確認し 正式な注文のために預金をします
第四に 生産を調整する
Q6.LCD製品に私のロゴを印刷してもいいですか?
A: はい. 設計段階では正式に私たちに知らせて下さい. 試料のテストと承認のためにあなたのロゴでサンプルを作成します. 試料の承認後,大量生産は承認されたサンプルに従って行われます.
Q7:製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムで生産され,欠陥率は0.2%未満になります.
保証期間中,新しいLCDを少量注文で送ります.修理して再発します. また,実際の状況に応じて再電話を含む解決策について議論することができます..
TFT LCD モジュール 7 インチ 1024x600 MIPI インターフェース IPS と CTP 製品図
| ピンナンバー | シンボル | 機能 |
| 1 | VLED+ | LEDアノード |
| 2 | VLED+ | LEDアノード |
| 3 | VGH | TFTの正電源 |
| 4 | VGL | TFT の負電源 |
| 5 | UPDN | ゲート上下 スキャン制御 UPDN = ¥L ¥,STV2出力垂直スタートパルスとUDピン出力論理 ¥L ¥ゲートドライバーへ (デフォルト) UPDN = √H √,STV1出力垂直開始パルスとUDピン出力論理 √H √ゲートドライバー |
| 6 | SHLR | ソース 右か左のシーケンス制御 SHLR = ↓L ↓左へ移動:最後のデータ = S1←S2←S3..........←S1536 = 最初のデータ SHLR = ↓H ↓,右にシフト:最初のデータ = S1→S2→S3........→S1536 = 最後のデータ. (デフォルト) |
| 7 | VLED | LED カソード |
| 8 | VLED | LED カソード |
| 9 | AVDD | アナログ回路の電源 |
| 10 | GND | 地面 |
| 11 | D3P | MIPIデータ入力 |
| 12 | D3N | MIPIデータ入力 |
| 13 | GND | 地面 |
| 14 | D2P | MIPIデータ入力 |
| 15 | D2N | MIPIデータ入力 |
| 16 | GND | 地面 |
| 17 | CLKPについて | MIPIクロック入力 |
| 18 | CLKN | MIPIクロック入力 |
| 19 | GND | 地面 |
| 20 | D1P | MIPIデータ入力 |
| 21 | D1N | MIPIデータ入力 |
| 22 | GND | 地面 |
| 23 | D0P | MIPIデータ入力 |
| 24 | D0N | MIPIデータ入力 |
| 25 | GND | 地面 |
| 26 | STBYB | 待機モード STBYB = H,正常動作 (デフォルト) STBYB = ↓L ↓ タイミングコントローラ ソースドライバがオフになります |
| 27 | リセット | グローバルリセットピン アクティブロー リセット状態に入ります 通常は高く引っ張ります 安定性のためにRCリセット回路に接続します |
| 28 | VDD ((1.8V) | デジタル回路 |
| 29 | VDD ((1.8V) | デジタル回路 |
| 30 | VCOMIN | 共通電圧 |

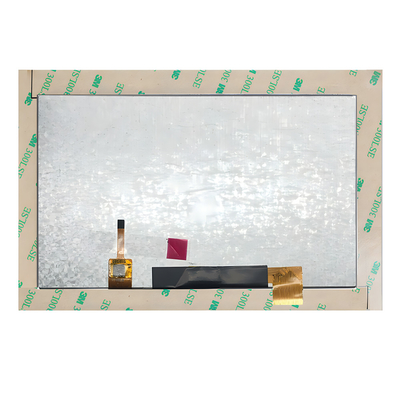

TFT LCD モジュール 7 インチ 1024x600 MIPI インターフェース IPS と CTP 製品画像
類似した製品
|
サイズ |
詳細 |
私たちのP/N |
|
7インチ |
800×480景観タイプコントロールボード |
SF-TC700I-9239C-T |
|
7インチ |
1024×600 CTP,RGBインターフェイスを含むか無しの風景タイプ |
SF-TC700B-8619A-N/CT |
|
7インチ |
1024×600 CTP,MIPIインターフェースを含むか無しの風景タイプ |
SF-TO700B-8857A-N/CT |
|
7インチ |
1024×600 CTP,RGBインターフェイスを含むか無しの風景タイプ |
SF-TO700B-8834A-CT |
