商品の詳細:
|
| 製品: | 3.97インチ (4") TFTスクリーン | 決議: | 480×800ドット |
|---|---|---|---|
| ドライバIC: | NT3202 関連性 | ディム・スクリーン: | 57.14x96.85x2.2mm |
| タッチスクリーン: | タッチスクリーンなし (オプション) | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | IPS すべての視角 | インターフェース: | SPI + RGB 24ビット (カスタマイズ可能) |
| 接続: | プラグ (カスタマイズ可能) | ピン番号: | 51ピン (カスタマイズ可能) |
| 表面の光: | 400 cd/m2 (ニット) | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 480x800 IPS TFT LCD,24ビットIPS TFT LCD,3.97" IPS TFTスクリーン |
||

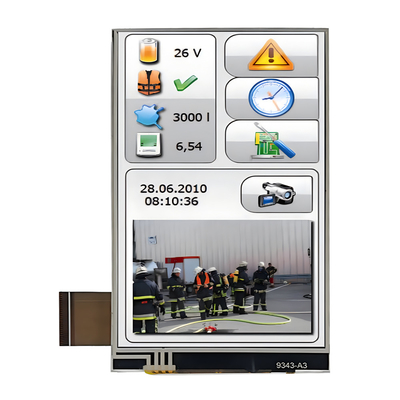

4インチ (3.97") 480x800 TFT LCD スクリーン SPI RGB 24 ビット インターフェイス IPS NT35510 ディスプレイ
TFT 4インチ WVGA SPI と RGB LCD スクリーン
1SF-TC397B-8774C-Nは TFT LCD モジュールは,3.97 ′′ (4.0 ′′) 縦横のサイズ,WVGA 480x800,フルカラー TFT LCD ディスプレイで,レジスティブなタッチスクリーンまたは PCAPで設計することができます.部品番号はSF-TC397B-8774C-TとSF-TC397B-8774C-CTです.
2このモジュールはSPIおよびRGB24ビットインターフェースをサポートします. SF-TC397B-8774C-Nモデルはモジュールの寸法が57.14*96.85mm,アクティブエリアサイズは51.84x86.40mmです.SF-TC397B-8774C-Nは,モジュール上のNT35510制御器と統合されています.この IPS TFT モジュールは,ポートレイトモードのLCD モジュールで,400 cd/m2の明るさがあります.ポートレイトモードとして使用するか,明るさを調整したい場合は表面の明るさは 1000 cd/m2 (ニット) に達することができます.
メカニカル仕様
| ポイント | 仕様 | ユニット |
| ディスプレイサイズ | 3.97 | インチ |
| オウトラインの次元 | 57.14*96.85*22 | mm |
| ドライバーIC | NT1 医療法 | - |
| インターフェースのタイプ | RGB-24ビット | - |
TFT 4インチ WVGA SPI と RGB LCD スクリーン 描画
ピン説明
| 違う | PIN名 | I/O | 記述 |
| 1 | LEDK | オー | LED カソード |
| 2 | LEDA | オー | LEDアノード |
| 3 | YU | 私は | タッチパネル入力信号 |
| 4 | XL | 私は | タッチパネル入力信号 |
| 5 | YD | 私は | タッチパネル入力信号 |
| 6 | XR | 私は | タッチパネル入力信号 |
| 7 | GND | 私は | 地面 |
| 8 | VCI | 私は | 電源 2.8V ストレージ |
| 9 | NC | - | セットオープン |
| 10 | IOVCC | 私は | 電源 1.8V 電圧 |
| 11 | TE | 私は | 破裂効果出力 |
| 12 | SDO | - | SPI インターフェイス 入力/出力ピン |
| 13 | SDI | 私は | SPI インターフェイス 入力/出力ピン |
| 14 | WR/SCL | - | SPI 時計信号 |
| 15 | CSX | 私は | チップ選択信号の入力ピン |
| 16 | RESX | 私は | LCM リセット入力信号 |
| 17〜40歳 | DB23-DB0 | I/O | データの表示 I/O |
| 41 | ENABLE 可能な | 私は | RGB I/F モード 1 のデータ有効信号 |
| 42 | DOTCLK | 私は | 各日付をサンプリングするクロック信号 |
| 43 | HSYNC | 私は | 水平の同期信号 |
| 44 | VSYNC | 私は | 垂直同期信号 |
| 45 | LEDPWM | 私は | このピンが外部LEDドライバに接続されます |
| 46 | LWDON | 私は | 外部LEDバックライト制御をオン/オフにします. |
| 47 | RS | 私は | 登録 選択 信号 |
| 48 | RD | 私は | ストロブ信号入力ピンを読み |
| 49 | IM0 | 私は | インターフェースモードを選択 |
| 50 | IM1 | 私は | インターフェースモードを選択 |
| 51 | GND | 私は | 地面 |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 25.6 | V | If= 20 mA | - | ||
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 512 | - | mW | - | |
| LCM の 照明 濃度 |
- |
400 | - | Cd/m2 | If= 20mA | - | |
| LCMの均一性 | - | 80 | - | - | % | If= 20 mA | - |
| バックライトの色 | ホワイト | ||||||
電気光学特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 35 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 5 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
550 | - | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | 85 | - | レベル | - | |
| θL | 85 | - | |||||||
| ヴェル | Θ+ | 85 | - | ||||||
| ほら | 85 | - | |||||||
TFT 4インチ WVGA SPI と RGB LCD スクリーン
工場設備と証明書
