商品の詳細:
|
| キーワード: | 7インチ産業用TFTディスプレイ | 決議: | 1024x600点 |
|---|---|---|---|
| TFT LCD インターフェース: | RGB | 表面の光: | 300 cd/m2 - 1000 cd/m2 オプション |
| タッチスクリーン: | CTP （容量性タッチ画面） | CTP インターフェイス: | I2Cインターフェイス |
| ピン: | 50 | 図面の次元: | 164.7x99.7x4.43ミリ |
| アクティブ エリア: | 154.21x85.92 mm | オペレーティングテンパー: | -20°Cから+70°C |
| 見る方向: | IPSすべての視野角（80/80/80/80） | LEDの寿命: | 40,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | I2Cは産業TFTの表示をインターフェイスさせる,24bit RGB産業TFTの表示,TFT LCDの表示1000cd/m2 |
||
7インチ産業用型TFTディスプレイ 1024×600点 RGBインターフェース CTP製品紹介
SAEF テクノロジー SF-TC700B-8619A-CT6 産業用グレードの TFT ディスプレイは,1024x600 ピクセル解像度の 7 インチ IPS 型フルビューイングアングル TFT LCD ディスプレイである.そしてカバーガラスのシーはカスタマイズできますこのLCDモジュールは,輪郭寸法164.7x99.7x4.43mm,AA寸法154.21x85.92mmを有する. LCMインターフェースは24ビットRGBインターフェイス,50ピンである. CTPインターフェイスはI2Cである.
SF-TC700B-8619A-CT6タッチスクリーンディスプレイは300cd/m2 (ニット) の表面明るさで,さらに1000cd/m2 (ニット) に設計することができます.詳細については,当社の販売員と連絡してください.この 7 ′′ TFT LCD モジュールは,測定機器に広く使用されています医療機器,家庭機器,アクセスセキュリティシステム,スーパーマーケットの価格ラベル,家電,GPS装置など
特徴
| キーワード: | 7インチ産業用TFTディスプレイ |
| 決議: | 1024×600点 |
| TFT LCD インターフェース: | RGB |
| タッチスクリーン: | CTP (容量感触画面) |
| ピン: | 50 |
| 表面照明: | 300 Cd/m2 - 1000 Cd/m2 オプション |
| CTPインターフェイス: | I2C インターフェース |
| 図面の寸法: | 164.7×99.7×4.43 ミリメートル |
| アクティブ エリア: | 154.21×85.92 ミリメートル |
| 見る方向: | IPS 全視角 (80/80/80/80) |
| 動作温度: | -20°C から +70°C |
| LEDの寿命: | 401000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 |
| 準拠性 | Rohs & Reach に準拠する |
7インチ産業用型TFTディスプレイ 1024×600点 CTP製品図面付きRGBインターフェース
ピン定義
| ピン番号 | シンボル | 記述 |
| 1 | LED+ | LED バックライト (アンード) の電源 |
| 2 | LED+ | LED バックライト (アンード) の電源 |
| 3 | LED | LEDバックライト (カソード) の電源 |
| 4 | LED | LEDバックライト (カソード) の電源 |
| 5 | GND | グラウンド (GROUND) |
| 6 | VCOM | TFTパネルの共通電極への電源電圧 |
| 7 | DVDD | デジタル・アナログ回路の電源 |
| 8 | モード | DE/SYNCモードを選択します.MODE=0:SYNCモード;MODE=1:DEモード; |
| 9 | DE | データ入力 TTLモードを有効にする |
| 10 | VS | 垂直同期入力 |
| 11 | HS | ホリゾナルの同期入力 |
| 12~19 | B7~B0 | 青いデータ |
| 20~27 | G7~G0 | グリーンデータ |
| 28~35 | R7~R0 | 赤色データ |
| 36 | GND | グラウンド (GROUND) |
| 37 | DCLK | RGBクロック入力 |
| 38 | GND | グラウンド (GROUND) |
| 39 | L/R | 左/右選択 |
| 40 | U/D | ゲートドライバー 上下スキャン設定 |
| 41 | VGH | ゲートオン電圧 |
| 42 | VGL | ゲートOFF電圧 |
| 43 | AVDD | アナログ回路の電源 |
| 44 | リセット | グローバルリセットピン |
| 45 | NC | 繋がりがない |
| 46 | VCOM | TFTパネルの共通電極への電源電圧 |
| 47 | DITHB | 抑制機能を有効/無効にする |
| 48 | GDN | グラウンド (GROUND) |
| 49 | NC | 繋がりがない |
| 50 | NC | 繋がりがない |

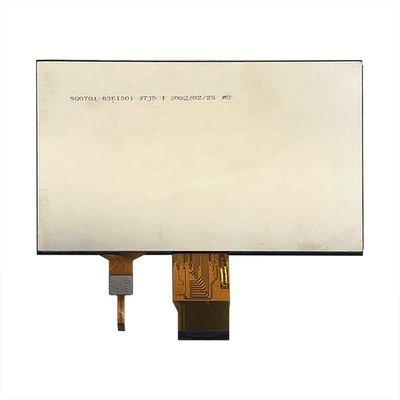

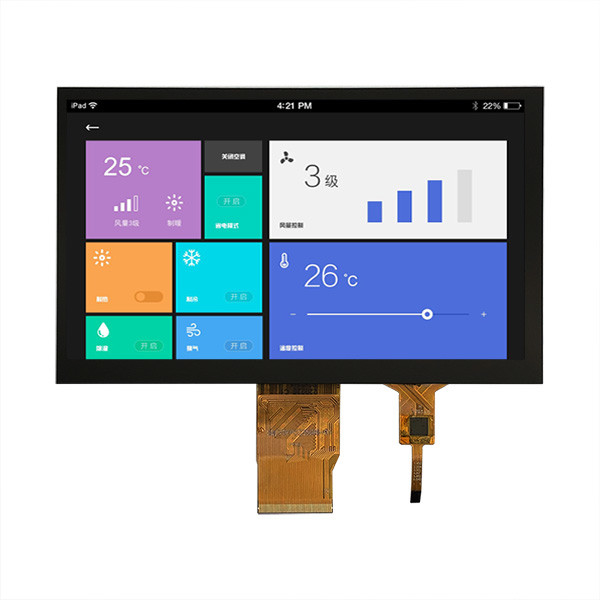

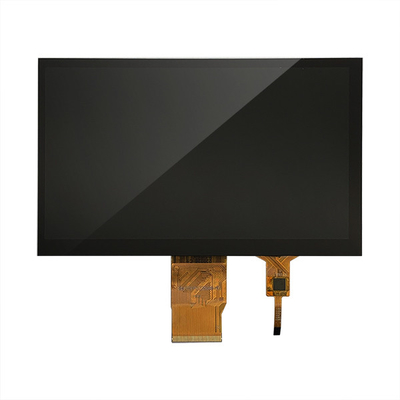

7インチ産業用型 TFTディスプレイ 1024X600点 CTP製品画像のRGBインターフェース
TFT液晶ディスプレイモジュールメーカー - 300以上のTFT標準品がオンライン
SAEF Technologyは,中国を拠点とするTFT液晶ディスプレイのグローバルリーディングメーカーである.SAEFは,0.96"などのサイズで小型から中規模のTFTディスプレイモジュールの幅広い製品を提供しています.1.28インチ 1772",2.4",2.8",3.2",3.5",4.3",5"5.6",5.7",7",8",9",10.1",10.2",10.4",11.6",12.1",12.3",13.3",14",15",15.6",17",17.3" 18.4",18.5",19",21.3",21.5",23.8",24",25",27"と28"のTFT (アクティブエリアの横切りのサイズ) などこのウェブサイトには300以上の TFT 標準モデルがリストされています. さらに,ほぼすべてのアイテムは顧客の要件を満たすために標準アイテムから引き出すことが受け入れられます.
SAEF TFT ディスプレイは,標準的な TFT-LCD モジュール,IPS TFT,高明るさ TFT LCD (日光で読み取れるディスプレイ),コントローラボード付き TFT パネルを含む産業規格で認定されています.バールタイプ TFT広温FTLCD.これらのディスプレイには景観または肖像画モードが含まれます.SAEF TFT LCD ディスプレイは,さまざまな解像度とタッチスクリーンで,レジスティブと投射容量 (PCAPタッチスクリーン) テクノロジーのオプションで利用できます.TFTディスプレイモジュールの多くは,MCU,RGB,TTL,LVDSおよびMIPI DSIを含む1つ以上のインターフェースが利用可能である.SAEF TFT モジュールは,産業制御を含む多くのアプリケーションに最適ですコーヒーマシン 医療機器 POSシステム 自動化 GPSナビゲーター ホワイトグッズ エネルギー制御 通信 医療機器など
