商品の詳細:
|
| キーワード: | 5インチSPI TFT LCDの表示 | プロダクト構造: | TFT+PCB |
|---|---|---|---|
| 決断: | 800*480 | 表面の光: | 500 cd/m2 - 1000 cd/m2 |
| タッチ画面: | 任意CTPおよびRTP | ピン: | 20 |
| 作動の臨時雇用者。: | – 30℃への+85℃ | 見る方向: | IPSすべての視野角（80/80/80/80） |
| LEDの寿命: | 40,000時間 | 承諾: | 迎合的な範囲及びRoHS |
| ハイライト: | SPIのシリアル・インタフェースTFT LCDの表示,800x480はTFT LCDの表示に点を打つ,産業TFTの表示IPSの自動車等級 |
||
5インチSPIインターフェイスTFT LCD、自動車等級5インチの表示
SAEFの技術SFTO500HQ-7012A-Nは800x480決断の5インチ完全なTFT-LCDの表示である（480の縦ピクセル配列によって横の800）。 それは埋め込まれたシステム、オートメーション、医療機器、産業装置、良質および多彩なイメージのTFTの表示を要求する保証装置で使用することができる。 SFTO500HQ-7012A-Nは明るさ500 - 1000 cd/m2 （典型的な価値）のIPS-LCDのタイプTFTである。 それは-30℃から+85℃に温度で作動できる。
| 概説の項目 | 目次 |
| LCD表示のサイズ（対角線） | 5インチIPS |
| モジュール構造 | LCD表示+ PCB |
| LCDのジスプレー体 | TFT/TRANSMISSIVE |
| LCDの表示モード | 普通黒い |
| 推薦された見る方向 | すべての眺めの時 |
| モジュールのサイズ（W×H×T） | 137.30×80.97×5.50 mm |
| 作用面積（W×H） | 108.00×64.80 mm |
| ピクセル（決断）の数 | 800RGB×480ピクセル |
| ピクセル ピッチ（W×H） | 0.135×0.135 mm |
| モジュールのインターフェイスの種類 | 3ワイヤーSPIインターフェイス |
| モジュールの入れられた電圧 | 5V |
| 色数 | 16.7M |
| バックライトのタイプ | 白いLED |
5インチSPIインターフェイスTFT LCD、自動車等級5インチの表示デッサン

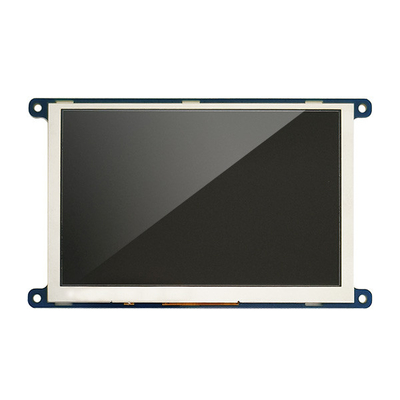

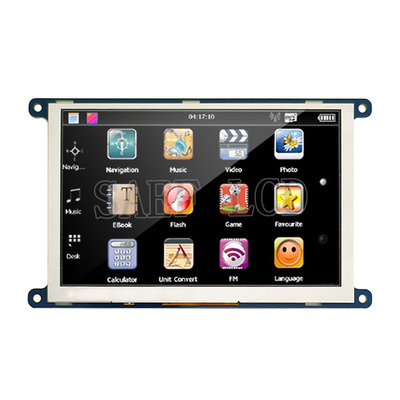

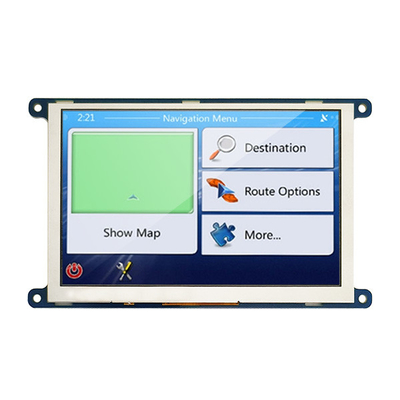

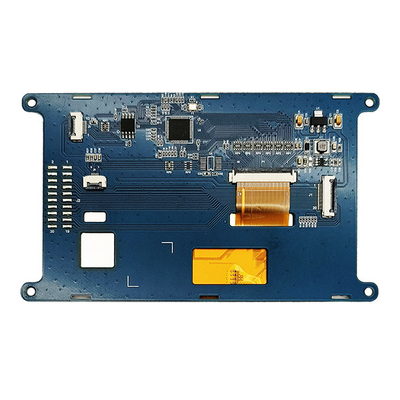

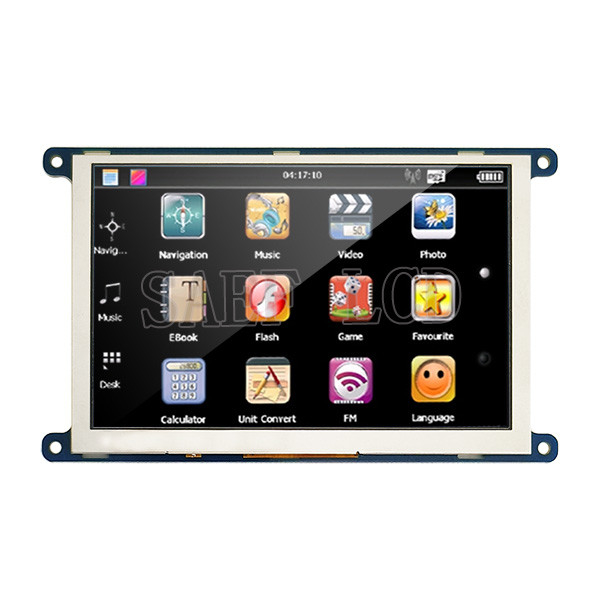

5インチSPIインターフェイスTFT LCD、自動車等級5インチの表示製品イメージ
Pin定義:
J1&J2インターフェイス記述
Pin1~2、 VCC5V/電源/モジュールの電源（5Vタイプ。）
Pin3~4、 GND / 電源/ 力の地面
Pin5、 LCD_CS/ 私 / 3-wire連続I/F.のための破片の選り抜きピン。
Pin6、 NC/-/ 関係無し
Pin7、 LCD_SCLK/ 私 /3-wire連続I/F.の時計。
Pin8、 LCD_INT/O / 状態を示すホストのための割り込み出力。
Pin9、 LCD_RST/I/ これはLCDのための活動的で低い再調節されたピンである。
Pin10、 LCD_SDA / 入力/出力/ 3-wire SPI I/F.のBi方向データ ピン。
Pin11、 CTP_INT （NC） /O/ ホストへのCTPの外部割込み機構
Pin12、 CTP_SCL （NCの）/私/ CTP I2Cのクロックの入力
Pin13、 CTP_SDA （NCの）/入力/出力/ CTP I2Cのデータ入力および出力
Pin14、 CTP_RST （NC） / 私 / CTPの外的な再調節された信号、低速は活発である
Pin15、 NC /-/ 関係無し
Pin16、 GND/電源/ 力の地面
Pin17、 NC /-/ 関係無し
Pin18、 NC / -/ 関係無し
Pin19、 NC /- / 関係無し
Pin20、 GND /電源/ 力の地面
J3インターフェイス記述（SPIの抜け目がない燃焼インターフェイス）
Pin1、 SF_CLK / 私 / 連続クロックの入力
Pin2、 SF_DI / 私 / データ入力
Pin3、 SF_DO / O / データ出力
Pin4、 SF_CS / 私 / 破片の選り抜き入力
Pin5、 LCD_RST / 私 / LCDの調整信号。このピンは低い引きでなければならない
Pin6、 GND / 電源 / 力の地面
Pin7、 NC / - / 関係無し
Pin8、 NC / - / 関係無し
Pin9~10、 3.3V / 電源 / SPIのフラッシュ（3.3Vタイプ。）のための電源
