商品の詳細:
|
| 製品: | 4インチ円形 TFT LCD | インターフェース: | MIPI (カスタマイズ可能) |
|---|---|---|---|
| タッチスクリーン: | CTP オプション | 見る方向: | IPS (80/80/80/80) |
| ピン ナンバー: | 30のピン | モジュールサイズ: | 105.3x109.61x2.3mm |
| アクティブ エリア: | 101.92mm 直径 | 表面の光: | 500〜1000CD/m2 (ニット) |
| オペレーティングテンパー: | -30°Cから+85°C | LEDの寿命: | 40,000時間 |
| ハイライト: | 車のダッシュボード TFT LCD,4インチ 丸型 TFT LCD,自動車級円形LCD |
||
4インチ丸型TFTLCD,MIPIインターフェース付き自動車グレードの円形LCD,500-1000ニット明るさ
カー・ダッシュボード
製品説明
Saef Tech SF-TO400XC-8996A2-Nは,自動車用ダッシュボードに広く使用されている自動車グレードのTFT液晶ディスプレイです. 斜面サイズは4インチで,ディスプレイ解像度は720x720ピクセルです. MIPIインターフェースをサポートします.供給電圧 (Vdd) は 2 から.6Vから3.6V 典型的な2.8V
SF-TO400XC-8996A-N TFT LCDモジュールは,明るさ500-1000ニット (典型的な値) の円形モードである.モジュールはPCAP (投影容量タッチスクリーン) オプションにも利用可能である.-30°Cから+85°Cの温度で動作できます;
| 一般情報 | 内容 |
| LCDディスプレイサイズ (横) | 4インチ 丸型 TFT |
| モジュール構造 | TFTディスプレイ |
| 液晶ディスプレイタイプ | TFT/トランスミッシブ |
| LCDディスプレイモード | 通常は黒 |
| 推奨 の 見る 方向 | IPS すべての視角 |
| モジュールのサイズ (W×H×T) | 105.3x109.61x2.3mm |
| アクティブエリア (W×H) | 101.92mm 直径 |
| ピクセル数 (解像度) | 720RGB×720ピクセル |
| モジュールのインターフェースタイプ | MIPIインターフェース |
| オペレーティングテンパー | -30°Cから+85°C |
| 表面照明度 | 1000 cd/m2 |
| 色数 | 16.7M |
| バックライトタイプ | 白いLED |
ピン定義
NO.PIN NAME 説明
1 LEDA LEDアノード
2 LEDK1 LED カソード
3 LEDK2 LED カソード
4 VCI 電源 2.8~3.3V
5 IOVCC 電源 1.8V-2.0V
6 リセット LCM リセット信号
7 TE 裂き効果出力
8 PWM LCDドライバー制御用のPWM周波数出力
9 GND グラウンド
10 D0P DSI-D0+ データ信号
D0N DSI-D0-データ信号
12 GND 地面
D1P DSI-D1+ データ信号
14 D1N DSI-D1 データ信号
15 GND 地面
16 CLKP DSI-クロック+
17 CLKN DSI 時計
18 GND 地面
D2P DSI-D2+ データ信号
20 D2N DSI-D2 データ信号
GND 21 土地
D3P DSI-D3+ データ信号
D3N DSI-D4 データ信号
24 GND 地面
25 TP_INT タッチ中断
26 TP_SDA タッチ IIC データ信号
TP_SCL タッチ IIC 時計信号
28 TP_RESET タッチリセット信号
29 TP_VCI タッチ 電源
30 TP_IOVCC タッチ 電源
ロジック用電源電圧 VDD 0.3~3.6 V
入力電圧 Vin VDD+0.3 V
作業温度 トップ -30°C から +85°C
保存温度 Tstg -30°Cから+85°C
動作電圧 VDD 2.6 2.8 3.3 V
供給電流 IDD: 30 mA (VDD=2.8V,Ta=25°C)
入力電圧:HIV 0.8VDD ミニ-IL 0.2VDD マックス
入力漏れ:
現在のIIL: -1.0 - 1.0 UA (VIN=VDDまたはVSS)
4インチ丸型TFTLCD,MIPIインターフェース付き自動車グレードの円形LCD,500-1000ニット明るさ
カー・ダッシュボード
製品図
4インチ丸型TFTLCD,MIPIインターフェース付き自動車グレードの円形LCD,500-1000ニット明るさ
カー・ダッシュボード

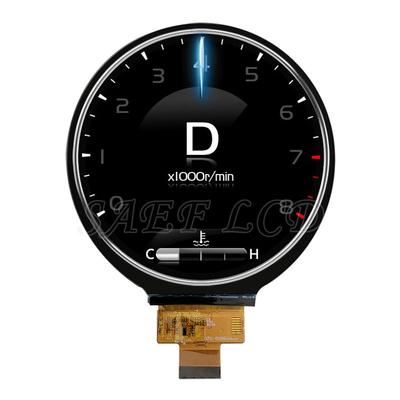

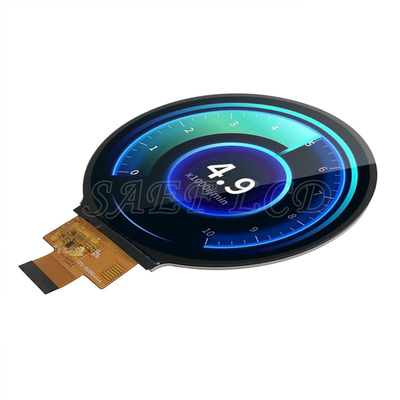

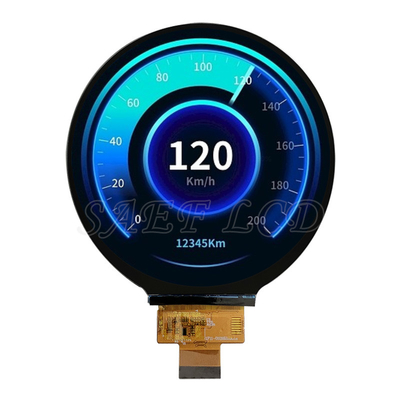

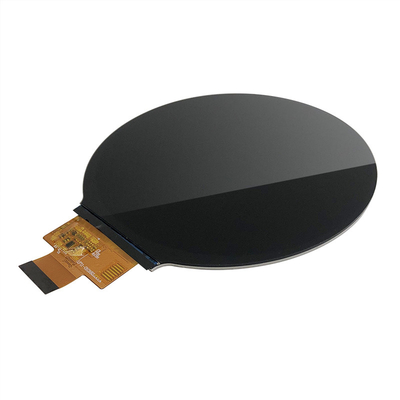

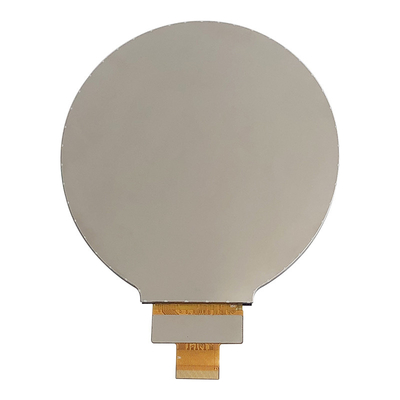

製品画像
工場と施設
なぜ 私たちを選ぶのか
1. 私たちはLCDディスプレイのカスタムソリューションを提供します
あなたの製品には特殊なアプリケーション要件,電気仕様,光仕様,タッチ機能,またはカスタマイズされたディスプレイを必要とする機械的な寸法がありますか?SAEFは,あなたのカスタムLCD要件を満たすことができます.
2タッチスクリーンとディスプレイのための総ソリューション
タッチスクリーンとディスプレイの組み立てが心配ですか?SAEFは,空気と光学結合サービスを含むレジスティブおよびキャパシティブマルチタッチソリューションを含むカスタムおよび標準的なタッチスクリーンを提供することができます..
3品質の信頼性へのコミットメント
SAEFはISO9001:2015とISO14000で合格し,RoHS,REACHおよび世界の市場における他の環境規則を満たしています.私たちは製造 IQC,PQCおよびOQC管理を通じて品質を保証します.信頼性と老化試験.
4長期供給
通常の状況下では 5年以上も提供できます長期的に供給の需要を保証するために事前に代替計画を立てます.
