商品の詳細:
|
| 製品: | 24X2 文字 LCM | 文字 / 列: | 24文字 × 2行 |
|---|---|---|---|
| LCDタイプ: | FSTN 陽性/陰性 伝送 | バックライトの色: | 白,青,黄色,赤,緑 |
| 稼働電圧: | 5V オプション | 光学: | 6:00の時 |
| ディム・スクリーン: | 118 (L) × 36 (W) × 11 (T) mm | 見る区域: | 93.5×16.0mm |
| キャラクターピッチ: | 3.7×595 | 方法の運転: | 1/16義務、1/5バイアスの |
| 動作温度: | -20°C ～ +70°C | 貯蔵温度: | -30°Cへの+80°C |
| ピン番号: | 16のピン | コントローラー: | AIP31066 または同等の |
| インターフェース: | 6800 シリアル 8 ビット 4 ビット MPU インターフェース | 準拠性: | 迎合的な範囲及びRoHS |
| ハイライト: | 5V キャラクター LCM モジュール,24x2 文字 LCM モジュール,24 文字 文字 LCM モジュール |
||
24文字 2行 24×2文字 LCM モジュール 5V FSTN 青/灰モード AIP31066 または同等のコントローラIC 製品説明
SF2402AはAIP31066コントローラICに組み込まれている24x2文字LCDディスプレイモジュールで,デフォルトインターフェイスは8ビット並行で5Vまたは3.3V電源オプションである.この24x2LCDディスプレイSF2402AはバックライトなしまたはホワイトLEDバックライトオプションで利用できますSF2402A 24x2 LCM は,灰色,黄色/緑色,青いLCDオプションを含む様々なLCDパネルカラーで提供されており, -20°Cから+70°Cの温度で動作できます.貯蔵温度が -30°Cから +80°C, 文字セットに組み込まれています. 英語/日本語,英語/西欧語,英語/スカンジナビア語,英語/キリル語 (ロシア語) のオプションがサポートされています.
標準文字表示解像度は,LCD 8x2,LCD 16x1,LCD 16x2,LCD 16x4,LCD 20x2,LCD 20x4,LCD 24x2,LCD 40x2,LCD 40x4 文字表示を含む.文字LCDモジュールは,8080で異なるインターフェースを持つCOBとCOGタイプで利用できます.,SPI,I2C.LCD文字表示モジュールはSTN/FSTN/FFSTNLCDディスプレイで,黄色緑,白,青色の異なるLEDバックライトがあります.文字モジュールのフォントオプションは英語/日本語,欧州5Vまたは3Vまたは3Vの電圧を標準で表示しています.6V オプションもご要望でご利用いただけます.
特徴:
| 製品: | 24X2 文字 LCM | 文字/列: | 24文字 × 2行 |
|---|---|---|---|
| LCD タイプ: | FSTN 陽性/陰性 伝送 | バックライトの色: | 白,青,黄色,赤,緑 |
| 動作電圧: | 5V オプション | オプティクス: | 6午前3時 |
| 概要 ディム: | 118 (L) X 36 (W) X 11 (T) ミム | 視野: | 93.5×16.0 ミリメートル |
| キャラクターピッチ: | 3.7×595 | 運転方法: | 奉仕 の 業 に 関する 責任,1/6 |
| 動作温度: | -20°C から +70°C | 保存温度: | -30°C から +80°C |
| ピン番号: | 16ピン | コントロール: | AIP31066 または同等の |
| インターフェース: | 6800 シリアル 8 ビット/4 ビット MPU インターフェース | 準拠性 | REACHとRoHSに準拠している |
V0への参照を提供するために,変数抵抗がLCDモジュールに接続する必要があります.
変数抵抗の推奨値は 10Kから20Kです
基本設定
正しくLCDモジュールを運転し,通常表示を提供するには,次の方法を使用してください.
設定:
一N=1, 2行表示
一F=0, 5×8点字体
一D=1,表示
注記:
一 この設定/コマンドは起動時にLCDモジュールに発信されます.
一 詳細については,ディスプレイコマンドのセクションを参照してください.
LCD モジュールをリセットする
VDDとVSS電源をオンにする時,LCDモジュールはリセットルーチンを実行します
自動的に.約50msかかります. リセットルーチンの後,LCDモジュールの状態は,
次へ
一N=1, 2行表示
一 画面をクリアする
一DL=1, 8ビットインターフェース
一F=0, 5×8点文字フォント
一D=0 ディスプレイオフ
一C=0 カーソルがオフ
一B=0 瞬きする
一I/D=1, 1 増える
一S=0 移動なし
注記:
一 リセットルーチンは,基本設定を生成できませんでした
24文字 2行 24×2文字 LCM モジュール 5V FSTN 青/灰モード AIP31066 または同等のコントローラIC 製品図とピンインターフェース

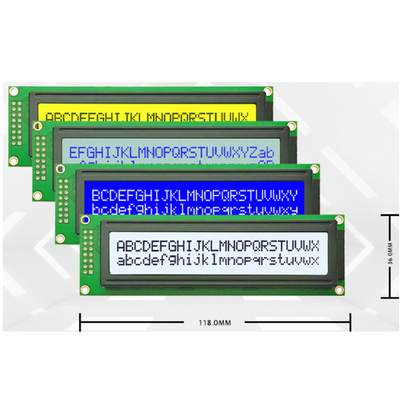

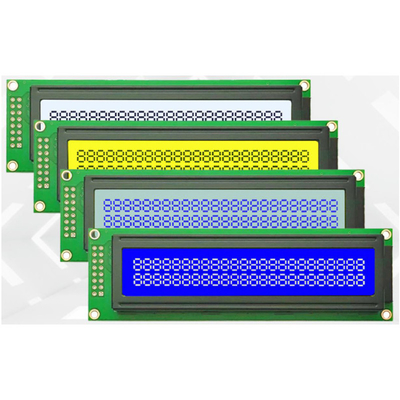

24文字 2行 24x2文字 LCM モジュール 5V FSTN 青/灰モード AIP31066 または同等のコントローラIC製品画像
