商品の詳細:
|
| キーワード: | USB PCAP TFT ディスプレイ 15.6 インチ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCD サイズ: | 350.76 x 204.96 x 2.9 mm (w/o タッチ) | 接触のLCD: | 384.4 x 231.3 x 9.25 mm (タッチ付き) |
| アクティブ エリア: | 527.4 x 296.46 mm | LCDインターフェース: | EDP |
| CTP インターフェイス: | USB | タッチスクリーン: | CTP (容量感触画面) |
| 表面の光: | 300 cd/m2 - 1000 cd/m2 | オペレーティングテンパー: | -10℃への+60℃ |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 15.6インチ産業用TFTディスプレイ,1000 ニット産業用TFTディスプレイ |
||
15.6インチ産業用TFTディスプレイ 中国サプライヤー,マルチメディア最適 15.6インチFHDTFTLCDディスプレイ 1000ニット製品説明
SFTO1560SMT-7050A3-N PCAP TFTディスプレイは,アクティブスイッチデバイスとして無形シリコンTFT (薄膜トランジスタ) を使用した15.6インチカラーアクティブマトリックスTFT LCDモジュールである.このモジュールは15.6インチ,3.6インチ,3.6インチ,3.7インチ,3.7インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,3.8インチ,フルHD解像度 (1920水平×1080垂直ピクセルアレイ) を有する 6インチ斜めで測定されたアクティブアリア. 各ピクセルは,垂直ストライプに並べたRED,GREEN,BLUEドットに分かれ,このモジュールは16.7M ((丸め) ((6bit+2FRC) 色と色域45%を表示することができます.バックライト運転のためのLEDドライバーはこのモデルに組み込まれています.
SFTO1560SMT-7050A3-N PCAP TFT ディスプレイは,eDP (Embedded Display Port) Ver1.2 インターフェースを使用して,+3 を供給することで,16.7M ((8bit) 色の 1920×3×1080 ドットパネルでグラフィックとテキストを実証しています.TFT-LCDパネルの運転用 3VDC電源電圧このSFTO1560SMT-7050A3-N TFT-LCDパネルには,より鮮明で鮮明な画像を実現するために,色フィルターが組み込まれています.このディスプレイをマルチメディアアプリケーションで使用するために最適化.すべての方向に最適なビュー.バックライト駆動LEDコントローラーなし.EDP転送速度仕様: 2.7Gbps/2レーン 8ビット.
* 準備金 種類
*eDPインターフェイス
* 高速応答
* 6ビット (Hi-FRC) 色深さ,表示 16.7M 色
* 組み込まれたエッジタイプ (LED) のバックライト
* RGB98% と NTSC45% と互換性 (NTSC72% も利用可能)
* 高照明とコントラスト比,低い反射と広い視角
* DE (データ有効) のみ
* Rohs と Halogen が ない
* TEO 6 について0, ES6.0 適合している
* ガンマ修正
特徴:
| キーワード: | USB PCAP TFT ディスプレイ 15.6 インチ | 決議: | 1920*1080 ピクセル |
|---|---|---|---|
| LCD サイズ: | 350.76 × 204.96 × 2.9 ミリメートル (タッチなし) | タッチ付きのLCD: | 384.4 × 231.3 × 9.25 ミリメートル (タッチ付き) |
| アクティブ エリア: | 527.4 × 296.46 ミリメートル | LCDインターフェース: | EDP |
| CTPインターフェイス: | USB | タッチスクリーン: | CTP (容量感触画面) |
| 表面照明: | 300 Cd/m2から1000 Cd/m2 | 動作温度: | -10°C から +60°C |
| 保存温度: | -20°C から +60°C | ディスプレイタイプ: | IPS フルビューアングル |
| 表面処理: | 霧 25%, 3H | コントラスト比: | 1000 |
| 表示色: | 16.7 M | LEDの寿命: | 301000 時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性 | REACHとRoHSに準拠している |

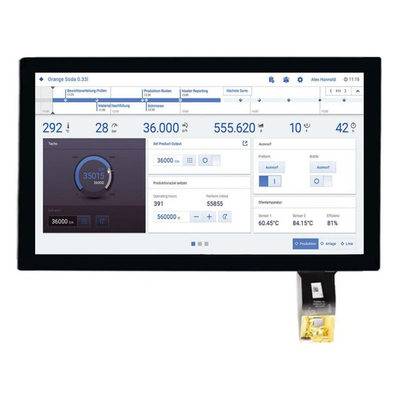

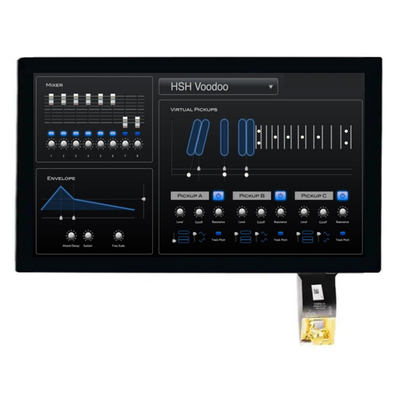

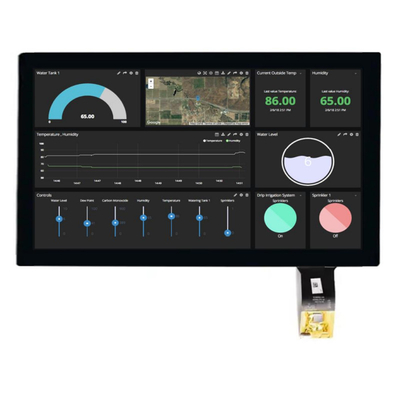

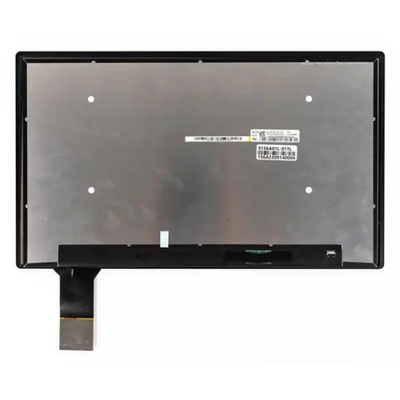

15.6インチ産業用TFTディスプレイ 中国サプライヤー,マルチメディア最適 15.6インチFHDTFTLCDディスプレイ 1000ニット製品Iマージュ
15.6インチ産業用TFTディスプレイ 中国サプライヤー,マルチメディア最適 15.6インチFHDTFTLCDディスプレイ 1000ニット製品図面
eDPとDPとの違いの紹介
バックライトまたは他のパネル機能の制御
AUXチャネルを通じて 2010年に VESAはeDP 1をリリースした.2AUXを通じて制御コマンドを送信することで,パネルバックライトやその他の機能を制御する機能を追加した.eDPケーブルの数を減らすことができます (これらのケーブルは,上記の物理インターフェースでオプションとしてリストされています)同時に,eDP 1.2 は,コネクタのコンタクトやワイヤの数を減らすための他の新しい機能も追加しており,これはシステムの重量と容量を減らすのに重要な役割を果たします.AUXチャネルを通して背景照明の明るさ調整は,背景照明のPWM周波数で達成されます.ダイナミックバックライトの調整を有効または無効にする調整のために黒い画面を挿入します 例えば,いくつかのブランドは,いくつかのモデルで動的バックライト調整の責任を持つシステム側を選択します.,他のモデルではパネル側がダイナミックなバックライト調整を担当するため,AUXチャネルを通じてバックライトを制御することで,システム設計により柔軟性があります.
PSR は,モバイル デバイス の バッテリー 寿命 を 延長 する
PSRはおそらくeDPで最も議論されている新機能である.PSRは静止画像を表示する際にシステム全体の電力消費を削減することを可能にする.画面は現実の世界での使用状況でしばしば凍結しているのでPSRは,モバイルデバイスのバッテリー寿命を効果的に延長することができます.ディスプレイパネルがPSRをサポートしたい場合は,TCONはパネル内蔵のバッファメモリが必要です.TCONはバッファメモリに画像を格納しますこの時点で,画像ソースデバイス (GPUまたはCPU) は画像の送信を停止し,画像送信インターフェースを切断します.TCONは自動的にメモリに保存された画像を表示します.この機能は eDP 1.3 仕様で初めて登場し,PSR 機能は eDP 1.3 仕様で初めて登場し,第1世代 PSRPSR1としても知られる 静止画面に入ると 画像の一部が変化すると 画面全体が更新され 画像出力が再送信されそして,メモリも全画面に再保存する必要がありますeDP 1.4 Gen 2 PSRでは,PSR2としても知られていますが,画面の一部だけ更新する必要があります.つまり,グラフィックプロセッサは,更新が必要な少量のデータしか送信する必要はありません.PSR1と比較して,グラフィックプロセッサはより短い時間稼働する必要があるため,さらに消費電力を削減できます.この部分はPSR2の部分更新と呼ばれます.部分更新機能は,チップ設計者にとって全く新しい課題を提示していますまず,チップはフレームシンクロと呼ばれる新しい機能をサポートしなければならず, 主なチャンネルが切断されたとき,ディスプレイパネルが出力上の時計と同期することを可能にします.この機能は,AUXトランスミッションDisplayPort 1で指定された調整可能なシステムクロックコーディング (GTC) を使用して受信機と同期されます..2a フレームシンクロは,画像出力がパネルのバッファメモリに保存されているデータを適切な時に更新することを可能にします.PSR2に追加されたもう一つの機能は,高度なリンクパワー管理です.ALPMとしても知られていますeDP 1 で定義されています.4. ALPMは,ディスプレイが非常迅速に待機状態から睡眠状態へ移行できるように要求します. 500ナノ秒は待機状態から外れ,20マイクロ秒は睡眠状態から外れなければなりません.これはNo Link トレーニングよりもはるかに速いものです100マイクロ秒ほどかかります
主チャンネルとAUX電圧のフラッピングを減少させる
eDP 1 前のこと4, eDP仕様出力の物理層 (PHY) は,DisplayPort出力と同じレベルの電圧フラッシングがあった.最小限のプロトコル変更でeDP出力に変換できる,システムとダイデザインの柔軟性を提供します.このレガシーデザインは多くのアプリケーションで電力に飢えています.DisplayPortアプリケーションでは,輸出は,幅の幅の差信号電圧の振動幅をサポートしかし,eDPアプリケーションでは,400mVppは,ほとんどの受信機で要求されるより大きな電圧振動を持っています.特に短いディスプレイケーブルだけを使う場合その結果,eDP 1.4 はメインチャネルの振幅を200mVppに削減し,高速通信インターフェイスの消費電力を大幅に削減します.振動幅を減少させるだけでなくeDP 1.4の改訂では,また,異なるメインチャネル伝送経路の特徴により適した,カスタマイズされた振幅とプレ強調調整の柔軟性も追加されています. eDP 1.4 は,より低い振幅でAUXチャンネルを操作するオプションも提供しています.AUXは両方向のチャンネルであるため,受信機と出力設計の両方に影響する変更です. さらに,電力消費と応答時間をさらに削減するために,AUXチャンネルが送信を開始する前に送信された同期信号の数も減少します..
移転率の選択におけるより柔軟性
eDP 1.4 は,主要なチャンネルの送信率の選択により柔軟性を提供します.4基本のeDPチャネルレートはDisplayPortと同じで,1.62 Gbit/s,2.7 Gbit/s,5.4 Gbit/sで,eDP 1.4では新しいレートオプションが追加されました.2.16 Gbit/s,2.43 Gbit/s,3.24 Gbit/s と 4.32Gbit/s. eDPやディスプレイポートに関係なく, 基本的には画像データを送信するのに十分な帯域幅と送信チャンネルを選択します.しかし,より高い伝送速度は,より高い電力消費を意味します.eDP 1.4 は,より多くの転送速度オプションを提供し,実用的なアプリケーションでより最適な転送速度選択を可能にします.例えば,1 を送信する920×1200設計者は2.7Gbit/sで2つのメインチャンネルまたは5.4Gbit/sで1つのメインチャンネルを使用することができます. しかし,実際には,1920x1,2002つのチャンネルを2.7Gbit/sまたは1つのチャンネルを5.4Gbit/sに十分な帯域幅を提供します. しかし,同じ1つのチャンネルを920×1必要な帯域幅は4.625 Gbit/sに増加し,上記の帯域幅は十分ではない. eDP 1の前に4この状況では,eDP 1では2チャンネルから4チャンネルに転送速度を倍増させ,またはチャンネル数を増加させなければなりませんでした.4送信速度は2.7Gから3.24Gに増加するだけで,データ送信には5.184Gbit/sの帯域幅が十分です.そして出力端と受信端のメインチャネルインターフェイス物理層の消費電力は削減できます上記の追加転送速度オプションに加えて,eDP 1.4は,カスタム速度のオプションも提供しています一般的なeDPディスプレイパネルには適用されないが,特定のシステムアプリケーションのために設計されている.
ディスプレイデータ圧縮を追加
eDP 1.4 に追加されたもう一つの新しい機能は,圧縮されたビデオデータの送信をサポートすることです.VESA DSC (ディスプレイストリーム圧縮) 規格で定義され,2014年3月にリリースされる予定. DSC can also help extend battery life because the power consumption generated during output compression and receiver decompression is much smaller than the power savings achieved by reducing the data transfer rate必要な帯域幅が小さい場合,メインチャンネルに必要なチャンネル数も減少し,線数が少なくなります.同時に,送信速度が遅い場合,通信品質が向上するPSRモードでは,圧縮技術を使用して,保存する必要があるデータの量を減らすことができます.そして,より小さなバッファメモリを使用することができます当初,eDP 1.4仕様には圧縮ディスプレイストリーム輸送サービスユニットが含まれていたが,VESAは新しいDSC仕様に置き換えることに決めた.
AUX を使って多タッチデータを転送する
触覚パネルを搭載したモバイルデバイスが普及し,従来のPCはますます多くのアプリケーションに触覚パネルを搭載されるでしょう.触覚機能をサポートする Microsoft の Windows 8 オペレーティング システムなど. eDP はタブレット,ラップトップ,AIO PC で広く使用されており,これらのアプリケーションはタッチもサポートできます.複数のタッチデータには別々のUSBインターフェイスで送信する必要があります.AUXチャネルを介してマルチタッチデータを送信する場合,このUSBインターフェイスは排除できます. しかし,この機能はすぐに発酵しません.画面ドライバーチップとタッチチップは独立し,独自のインターフェースがあるためこの eDP 1.4 機能は,2つのチップが統合されたときにのみ大きな役割を果たします. AUX チャネル経由のマルチタッチデータ転送機能は,USB HID ファームウェア仕様をサポートします.そしてeDP 1.4 複数のタッチ機能を有効にするために,受信側で新しいDPCDスクラッチパッドアドレスを定義し,その中には,複数のタッチサポートおよびその他のデータ転送に関連する構成データが含まれます.
互換性試験の仕様はまだ公表されていません
VESAはeDP 1.4互換性試験仕様を公表していない. 2011年にVESAはeDP 1.3ガイドラインを発表した.物理層インターフェースとリンク層を含む (Link Layer) 互換性テスト仕様はまだ公表されていません VESAはeDP 1を公表していません.4互換性試験仕様.2011年にVESAはeDP 1.3ガイドラインを公表し,物理層インターフェースとリンク層などのガイドラインを含んでいた.しかし,実用的な応用では,システム工場はeDPシステムの関連材料を検証する.,出力,接続線,受信機の互換性および相互運用性を含む.
eDPのバージョンの多くと,異なるシステムにおけるアプリケーションの多様性により,すべてのシステムアプリケーションに対応できる試験仕様を定義することはかなり困難です.外部ディスプレイポートとは異なり,消費者は内部ケーブルとディスプレイパネルを選択する機会がないため,VESAは互換性試験仕様の必要な定義を持っていません.システム製造者は,システムが適切に機能することを確保するために,それぞれのeDPコンポーネントサプライヤーと協力する必要があります..
