商品の詳細:
|
| 製品: | 2.8インチ TFT LCD ディスプレイ | 決議: | 480×640点 |
|---|---|---|---|
| ドライバIC: | ILI9806E,またはST7701または同等の | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
| 保護ガラス次元: | カスタマイズ可能 | 見る方向: | 無料 (80/80/80/80) |
| ディム・スクリーン: | 50 (W) x 69.2 (L) x 2.35 (T) mm | アクティブ エリア: | 43.20 x 57.60 mm |
| インターフェース: | RGB (カスタマイズ可能) | 接続: | FPCのコネクターのタイプ |
| ピン番号: | 40ピン (カスタマイズ可能) | 表面の光: | 260 cd/m2 (ニット) |
| 供給電圧: | 3.2 V | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.8インチ TFT LCD ディスプレイ モジュール |
||

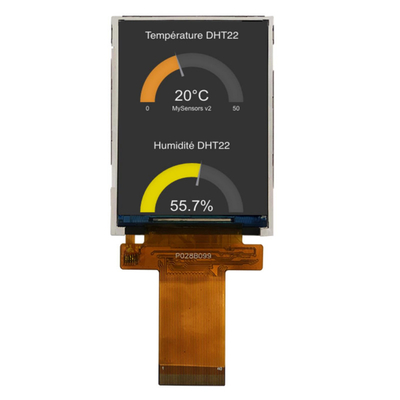

2.8 インチ 480X640 点 産業用 TFT LCD ディスプレイ モジュール RGB インターフェイス,中国 2.8 インチ TFT メーカー サプライヤー 製品紹介
この製品は,2.8インチ対角のサイズと480x640の解像度を持つ高PPI解像度ディスプレイです. 画面全体がより明確で繊細です. さらに,この製品がいくつかの高級アプリケーションに適するように,IPSフルビューディスプレイ技術を使用しています..
SF-TO280PY-8990B-N TFT LCDモジュールは2.8 インチ斜面サイズポートレートモード 480x640高解像度フルカラーディスプレイで,SF-TO280PY-8990B-N LCDモジュールはRGBインターフェースをサポートしています.インターフェースはカスタマイズできますSF-TO280PY-8990B-Nモデルは,モジュールの寸法が 50 ((W) x 69.2 ((L) x 2.35 ((T) mmで,アクティブエリアサイズは 43.20 x 57.60 mmです. SF-TO280PY-8990B-Nは,ILI9806Eと統合されています.または ST7701 または モジュールの同等のドライバーIC制御器このモデルには, -20〜70度での動作温度があり,このモデルでは,電源が電源に供給される電圧が,電源が電源に供給される電圧で,電源が電源に供給される電圧で,電源が電源に供給される電圧で,電源が電源に供給される電圧で,電源が電源に供給される電圧で,電源が電源に供給される電圧で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源で,電源が電源に供給される電源が電源に供給される電源で,電源が電源に供給される電源が電源に供給される電源が電源に供給される電源に供給される電源が電源に供給される貯蔵温度は -30~80度.
このモデルは,POSターミナル,キャッシュリーダー,埋め込みシステム,自動化,GPS,医療機器,産業機器,高品質で色彩のある画像のTFT表示を必要とするセキュリティ機器.
メカニカル仕様:
| ポイント | 仕様 | ユニット |
| ディスプレイサイズ | 2.8 | インチ |
| オウトラインの次元 | 50*69.2*2です35 | mm |
| ドライバIC | ILI9806E-2C | - |
| インターフェースタイプ | RGB | ほんの少し |
PINの記述:
| ピンナンバー | シンボル | 機能 |
| 1 | LED | LEDバックライト (カソード) |
| 2 | LED+ | LED バックライト ((アノード) |
| 3 | GND | 地面 |
| 4 | VDD | 電源 2.8V |
| 5〜12 | DB0-DB7(B0-B7) | RGBブルーデータ |
| 13から20 |
DB8-DB15 ((G0-G) 7 について |
RGBグリーンデータ |
| 21〜28 |
DB16-DB23 ((R0-R) 7 について |
RGB赤色データ |
| 29 | GND | 地面 |
| 30 | PCLK | RGB インターフェースの動作のためのドットクロック信号 |
| 31 | VDD | 電源 2.8V |
| 32 | HSYNC | RGB インターフェースの動作のためのライン同期信号 |
| 33 | VSYNC | RGB インターフェースの動作のためのフレーム同期信号 |
| 34 | DE | RGB インターフェースの操作のためのデータ有効信号 |
| 35 | NC | NC |
| 36 | GND | 地面 |
| 37 | CS | チップ入力ピンを選択 |
| 38 | リセット | 外部リセット入力 |
| 39 | SCL | SPI インターフェースクロック |
| 40 | SDA | シリアル入力信号 |

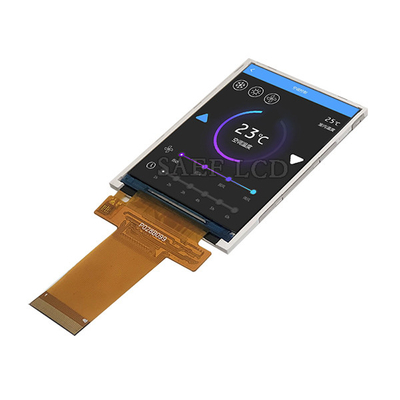

2.8インチ 480X640点 インダストリアル TFT LCD ディスプレイ モジュール RGB インターフェース,中国 2.8インチ TFT メーカー サプライヤー 製品図
LEDバックライト:
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | - | 3.2 | - | V | If=80 mA | - |
| 供給電流 | もし | - | 80 | mA | - | ||
| 逆電圧 | ロープ | - | 5 | V | |||
| 電力消耗 | Pd | - | mW | ||||
| LCM の 照明 濃度 |
- |
- | 260 | - | Cd/m2 | If=80mA | - |
| LCMの均一性 | 80 | % | If=80 mA | - | |||
| バックライトの色 | ホワイト | ||||||
オプティカル特性:
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 25 | 35 | ミス | (1) (2) について | |
|
2 |
伝播性 (ない) 極化器) |
T (%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
コントラスト率 |
C.C. |
θ=0 普通 見る 角度 |
700 |
1000 |
- |
- |
(1) (3) について |
|
|
4 |
観る 角度 |
ほら | θR |
CR>10 |
- | 85 | - |
レベル |
|
| θL | - | 85 | - | ||||||
| ヴェル | Θ+ | - | 85 | - | |||||
| ほら | - | 85 | - | ||||||
|
5 |
染色体 |
ホワイト | X について |
Cライト |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| 赤色 | X について | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| 緑色 | X について | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| 青い | X について | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

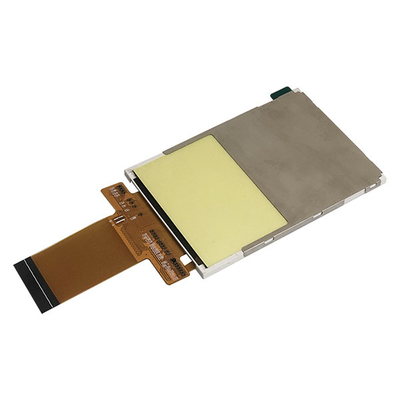

2.8 インチ 480X640 点 産業用 TFT LCD ディスプレイ モジュール RGB インターフェイス,中国 2.8 インチ TFT メーカー サプライヤー 製品画像
工場設備と証明書
予測容量 (PCAP) タッチパネル
プロジェクテッド・キャパシティブ (PCAP) タッチ技術により,迅速で敏感な応答とプロの信頼性が兼ね備わっています.
PCAPタッチスクリーンと液晶ディスプレイ (LCD) を組み合わせることもできます.供給チェーンと組み立てを簡素化するのに役立ちます.
蓋のガラス:
1形: サイズ,形,縁処理,穴,切断など
2色:シルク印刷,ロゴ
3グラス材料:ゴリラグラス,テンパーグラス,PMMA
4処理:ミラー,AG,AR,AF
センサー:
1センサー素材: ガラス,フィルム,フィルム+フィルム
2FPC: 形状設計はオプション
3IC: EETI,ILITEK,SIS,Cypress,Focaltech,Goodixなど
4インターフェース:I2C,USB,RS232
連絡 ください
プロジェクトについて聞きたいです. 質問があれば, sales2@saef.com.cn に連絡してください.
