商品の詳細:
|
| 製品: | 1.54インチ PCAP TFT ディスプレイ | タッチスクリーン: | 容量タッチスクリーン |
|---|---|---|---|
| 決議: | 320x320 | 見る方向: | IPS すべての視角 |
| ドライバーIC: | ST7796S | ピン番号: | 12のピン |
| 接続: | コネクタ (OK-14GM012-04) | 表面の光: | 300 cd/m2 (ニット) |
| インターフェース: | ミピ | LEDの寿命: | 40千時間 |
| 動作温度: | -20から70 °C | 保存温度: | -30 °Cから80 °C |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 320×320 平方 TFT ディスプレイ,容量タッチスクリーン TFTディスプレイ |
||
1.54インチ Square TFT ディスプレイ, 320*320 ピクセル 1.54インチ Capacitive Touchscreen 製品紹介
SAEF Technology SF-TC154B-8873A-CT TFT LCDディスプレイは,1.54インチIPS型全視角TFT LCDディスプレイで,解像度は320x320ピクセルである.このTFTLCDディスプレイモジュールは,ST7796Sコントローラまたは同等のICと組み込まれていますMIPIインターフェースに対応している.この高明るさのTFTLCD画面は,動作電圧の2.8V (典型値) である.Vddは2.6Vから3.3Vである.
SF-TC154B-8873A-CTは,容量タッチパネル,シングルタッチおよびマルチタッチオプションで設計されている.TFTモジュールSF-TC154B-8873A-CTは,300cd/m2の明るさを持つ平方モードLCDモジュールである.照明を増やしたい場合は, 詳細の技術サポートのために私たちと連絡してください.
特徴:
1この1.54インチのTFTディスプレイは,横切りに1.54インチを測り,320x320の平方解像度を持っています.
2この1.54インチPCAP TFTディスプレイは,電容性タッチスクリーン (CTP) を搭載したフルカラー TFT LCDで,CTPは IICインターフェースです.
3この1.54インチ TFT LCD モジュールは MIPI インターフェースをサポートします
4この1.54インチLCDスクリーンのモジュールサイズは 31.52x33.72x1.15mm (タッチスクリーンなし),35.7x39.5x2.3mm (タッチスクリーン付き),アクティブエリアサイズは 27.74x27.74mmです.
5この1.54インチの電容性タッチスクリーンは,ST7796Sコントローラを組み込み,論理供給電圧範囲は2.6Vから3.3Vです.
6この1.54インチのTFTタッチスクリーンは -20°Cから +70°Cの温度で動作し,貯蔵温度範囲は -30°Cから +80°Cです.
7この1.54インチ TFT LCDは,表面の明るさは 300 cd/m2です. 景観モードとして使用するか,明るさを調整したい場合は,詳細の技術サポートのために私たちと連絡してください.
8この1.54インチTFTディスプレイは12ピンのコネクタ部品番号:OK-14GM012-04を通って信号をインポートします
9.1.54インチ TFT LCDスクリーン オプション 240*240ドット解像度 モデル番号 SF-TC154B-8945B-N
10この320*320ピクセル 1.54インチ TFTディスプレイは,メーターと楽器,GPSデバイス,POSターミナル,キャッシュリーダー,スキャナー,ホームオートメーション,会議電話,アナライザー,家電,家庭機器セキュリティシステムなど
製品情報:
| 製品: | 1.54インチ PCAP TFT ディスプレイ |
| 決議: | 320×320 |
| タッチスクリーン: | 容量感触画面で |
| 見る方向: | IPS すべての視角 |
| ピン番号: | 12ピン |
| ドライバーIC: | ST7796S |
| 接続: | 接続器 (OK-14GM012-04) |
| インターフェース: | MIPI |
| 表面照明: | 300 Cd/m2 (ニット) |
| LEDの寿命: | 401000 時間 |
| 動作温度: | -20〜70 °C |
| 保存温度: | -30〜80 °C |
| 準拠性 | Rohs & Reach に準拠する |
| 証明書: | ISO9001:2015 / ISO1400:2015 |

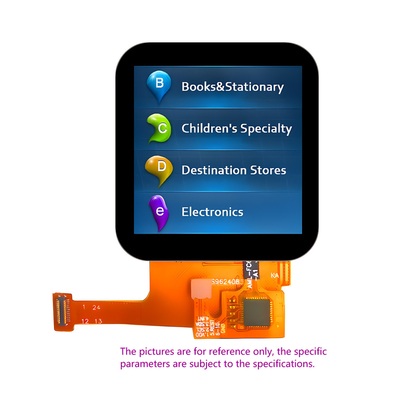

1.54インチ Square TFT Display, 320*320 ピクセル 1.54インチ Capacitive Touchscreen 製品図
ピンの定義:
PIN1 GND I/O グラウンド
ピン2 CP I DSI-CLK+ 時計信号
PIN3 CN I/O DSI-CLK 時計信号
ピン4 GND I 固定
ピン5 D0P I DSI-D0+ 時計信号
ピン6 D0N I DSI-D0 時計信号
ピン7 GND I/O グラウンド
ピン8 LED+I LEDアノード
ピン9 LED-I/O LED カソード
PIN10 RESET I/O LCM リセット入力信号
Pin11 TE I 裂き効果出力
ピン12 VCC I/O L 電源 2.8V
CTPピンの定義
ピン1 GND
ピン2 VDD
ピン3 SCL
ピン4 INT
ピン5 SDA
ピン6 RST
PIN7 接続なし
PIN8 接続なし
PIN9 接続なし
PIN10 接続なし

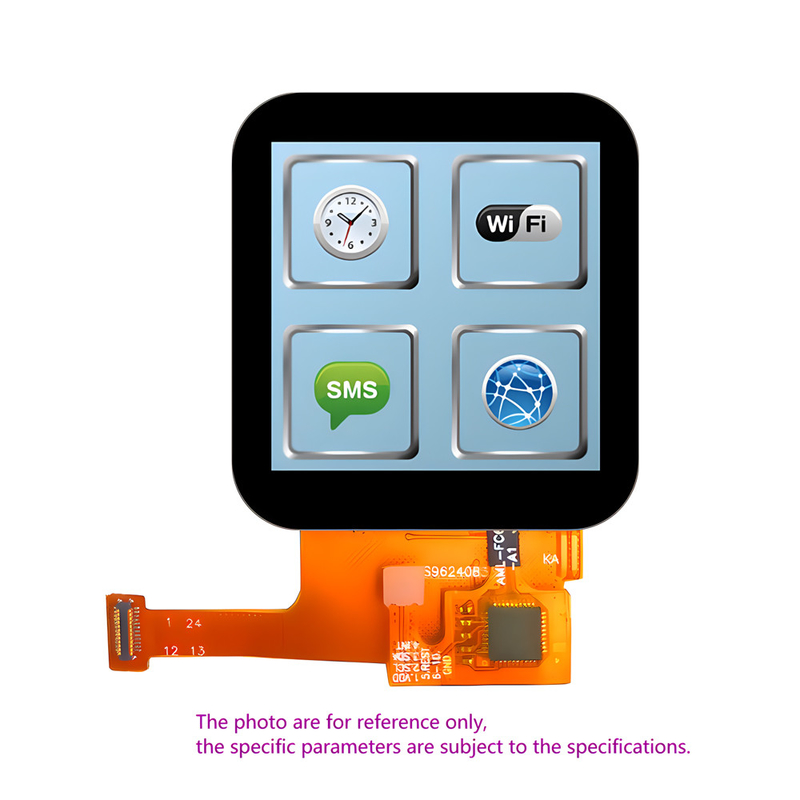

1.54インチ Square TFT ディスプレイ, 320*320 ピクセル 1.54インチ Capacitive Touchscreen 製品画像
