商品の詳細:
|
| 製品: | 16x2 COG文字 LCDディスプレイ | 文字 / 列: | 16文字 × 2行 |
|---|---|---|---|
| Lcdタイプ: | FSTN 陰性 伝達 | 光学: | 12時 |
| ディム・スクリーン: | 40.9 (H) x 20.9 (V) x 5.3 (T) (mm) | 視野: | 36 (H) × 10 (V) (mm) |
| ドットサイズ: | 0.365 (H) × 0.375 (V) (mm) | ドット ピッチ: | 0.385 (H) × 0.395 (V) (mm) |
| 運転方法: | 1/16 仕事 の サイクル,1/5 偏見 | 動作温度: | -10°Cから+60°C |
| 貯蔵の臨時雇用者: | -20°C ～ +70°C | ピン番号: | 11ピン |
| コントローラー: | ST7032または同等の | インターフェース: | IIC MPU インターフェース |
| コネクタ: | ZIF FPC | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 16x2文字 COG LCDディスプレイ,COG LCD ディスプレイ 3.3V,I2C MPU コグ LCD モジュール |
||
1602 COG文字LCDモジュール,LCD 16x2文字表示製品紹介
SAEF Technology SF1602JR-269は,単色COG 16X2文字LCDディスプレイモジュールである.ST7032コントローラまたは同等のICを装備し,I2CおよびMPUインターフェースをサポートする.SF1602JR-269文字表示LCD 1602モジュールの電源電圧は3.3V (典型的な値). 白色LEDバックライト,青色,黄色緑色LEDバックライトオプションがあります. SF1602JR-269はFSTN送信ネガティブなモードです.-10 °Cから +60 °Cの温度で動作できます保存温度範囲は -20 °Cから+70 °Cである.このLCDモジュールは,当初はタッチ機能がなかったが,タッチパネルはカスタマイズ可能である.SF1602JR-269モジュールは,カードリーダー携帯機器 医療分析機などです
特徴:
1この16x2文字のLCDディスプレイの外側の寸法は40.9x20.9x5.3mmで,16文字x2行です.
2この16x2COGLCDモノコーム型ディスプレイは,IICとMPUインターフェースをサポートする.モジュールの典型的な電圧は3.3Vであり,2.7Vから4.5V間で動作することができます.
3この 1602 COG LCD の電流は 160uA (最大 230uA) です.
416×2文字のモジュールは,12時の表示方向でうまく動作します.
5このCOG 1602LCDは 低価格で高性能なディスプレイで 費用対効果の高いバージョンです
6. この 1602 キャラクター COG LCD は,白色,黄色緑色,アンバー,青色,など,様々なバックライトの色オプションで提供されています.
7この16x2のLCDディスプレイにはZIF FPC接続方法があり,FPCの長さはカスタマイズ可能で,設計とインストールが簡単です.
生産情報:
| 製品: | 16x2 COG文字 LCDディスプレイ |
| LCD タイプ: | FSTN 陰性 伝達 |
| 文字/列: | 16文字 × 2行 |
| オプティクス: | 12時 |
| 概要 ディム: | 40.9 (H) X 20.9 (V) X 5.3 (T) (mm) |
| 視野: | 36 (H) × 10 (V) (mm) |
| ドットピッチ: | 0.385 (H) X 0.395 (V) (mm) |
| ポイントサイズ: | 0.365 ((H) X 0.375 ((V) (ミリ) |
| 運転方法: | 奉仕 の 業 に 関する 態度,1/6 |
| 動作温度: | -10°C から +60°C |
| 貯蔵温度: | -20°C から +70°C |
| コントロール: | ST7032 または同等の |
| コネクタ: | ZIF FPC |
| ピン番号: | 11ピン |
| インターフェース: | IIC MPU インターフェース |
| 準拠性 | REACHとRoHSに準拠している |
1602 COG文字LCDモジュール,LCD 16x2文字表示 製品図
ピンの定義:
ピン1 CAP1N 電圧ブースター回路 (VDD-VSS), 外部コンデンサー 約0.1u~4.7uf
Pin2 CAP1P 電圧ブースター回路 (VDD-VSS), 外部コンデンサー 約0.1u~4.7uf
Pin3 VLCD DC/DC電圧変換器.内蔵ブースターを使用するときに,コンテスタントをヒステルミナルとd VINの間に接続します.コントラスト調整
ピン4 VIN-VDD VDD: 2.7Vから5.5V
ピン5 VIN-VDD VDD: 2.7Vから5.5V
ピン6 SHLS セメント信号方向選択:
0: Seg1~80 コラムアドレス 79~0 (逆)
1: Seg1~80 列アドレス 0~79 ((普通)
ピン7 SHLC 共通信号の方向を選択:
0: コム1~16 行アドレス15~0 (逆)
1コム1~16 行の住所 0~15 (普通)
ピン8 VSS グラウンド (0V)
PIN9 SDA I2Cインターフェイスでは,DB7 (SDA) は入力データで,DB6 (SCL) はクロック入力である.SDAとSCLはI2Cバスに接続しなければならない (I2Cバスとは,SDA/SCLとI2Cバスの電源の間のレジスタを接続する)
Pin10 SCL I2Cインターフェイスでは,DB7 (SDA) は入力データであり,DB6 (SCL) はクロック入力である.SDAとSCLはI2Cバスに接続しなければならない (I2Cバスとは,SDA/SCLとI2Cバスの電源との間のレジスタを接続する)
Pin11 XRESET 外部リセットピン. リセットの電源が使用されている場合にのみ,XRESETピンはVDDに固定されなければならない. 低アクティブ.

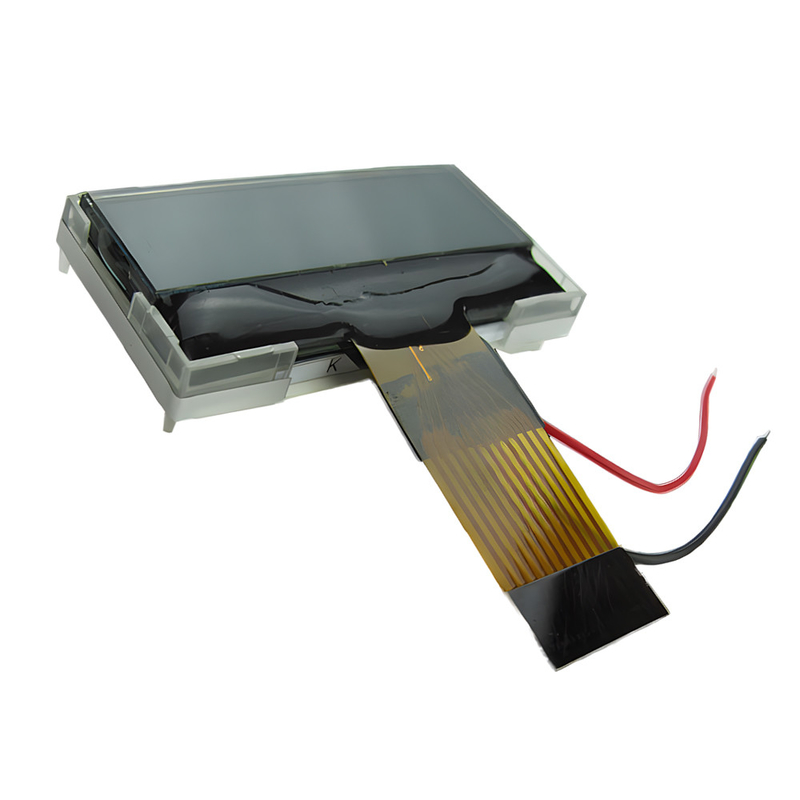

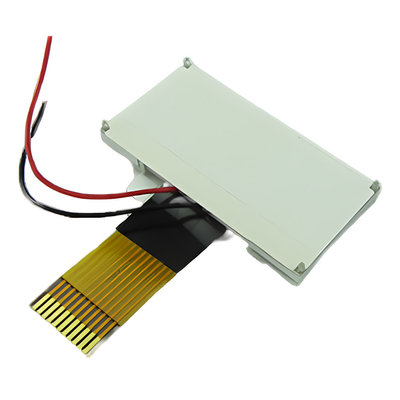

1602 COG文字LCDモジュール,LCD 16x2文字表示 製品画像
