商品の詳細:
|
| 製品: | 3.7インチTFT画面 | 決議: | 480x800 |
|---|---|---|---|
| ドライバーIC: | HX8369-A01 | タッチスクリーン: | 持っていない |
| 保護ガラス次元: | カスタマイズできる | 見る方向: | IPS すべての視角 |
| インターフェース: | RGB 18 ビット | 接続: | コネクタタイプ |
| ピン番号: | 40のピン | 表面の光: | 300 cd/m2 (ニット) |
| ディム・スクリーン: | 53.48 (H) *91.72 (V) *1.6 (T) (mm) | オペレーティングテンパー: | -20°Cから+70°C |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 3.7インチ TFT LCD ディスプレイ,IPSタイプ TFT LCDディスプレイ |
||
3.7インチTFT液晶ディスプレイ,3.7インチ液晶スクリーン 480x800ピクセル 製品紹介
特徴
製品情報
| 製品: | 3.7インチTFTスクリーン |
| 決議: | 480×800 |
| 見る方向: | IPS すべての視角 |
| ドライバーIC: | HX8369-A01 |
| タッチスクリーン: | 持っていない |
| 蓋のガラスの寸法: | パーソナライズできる |
| インターフェース: | RGB 18 ビット |
| 接続: | コネクタタイプ |
| 表面照明: | 300 Cd/m2 (ニット) |
| 動作温度: | -20°C から +70°C |
| ピン番号: | 40ピン |
| 概要 ディム: | 53.48 (H) *91.72 (V) *1.6 (T) (mm) |
| LEDの寿命: | 401000 時間 |
| 準拠性 | REACHとRoHSに準拠している |
3.7インチ TFT LCDディスプレイ,3.7インチ LCDスクリーン 480x800 ピクセル 製品図
ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | GND | 私は | 地面 |
| 2 | AVDD ((2.8V) | 私は | 電源 2.8V ストレージ |
| 3 | VDDIO ((1.8V) | 私は | 電源 1.8V 電圧 |
| 4〜9 | R5-R0 | I/O | データの表示 I/O |
| 10〜15 | G5-G0 | I/O | データの表示 I/O |
| 16〜21 | B5-B0 | I/O | データの表示 I/O |
| 22 | LCDC_RST | 私は | LCM リセット入力信号 |
| 23 | LCDC_VSYNC | 私は | RGB I/Fの信号を |
| 24 | LCDC_HSYNC | 私は | 横軸同期 RGB I/F信号 |
| 25 | SPI_SDO | 私は | SPI I/F のシリアル出力信号 |
| 26 | SPI_SDI | 私は | SPI I/F のシリアル入力信号 |
| 27 | SPI_SCLK | 私は | SPI I/Fで同期クロック信号 |
| 28 | SPI_CS | 私は | SPI I/F でチップ選択入力ピン (Low オン) |
| 29 | LCDC_PCLK | 私は | RGB I/Fのピクセルクロック信号 |
| 30 | LCDC_DEN | 私は | RGB I/F モード 1 のデータ有効信号 |
| 31 | LEDK8 | オー | LED カソード |
| 32 | LEDK7 | オー | LED カソード |
| 33 | LEDK6 | オー | LED カソード |
| 34 | LEDK5 | オー | LED カソード |
| 35 | LEDK4 | オー | LED カソード |
| 36 | LEDK3 | オー | LED カソード |
| 37 | LEDK2 | オー | LED カソード |
| 38 | LEDK1 | オー | LED カソード |
| 39 | LEDA | オー | LEDアノード |
| 40 | GND | 私は | 地面 |
最大絶対限度
DC 特性
バックライト 電気光学特性
オプティカル特性

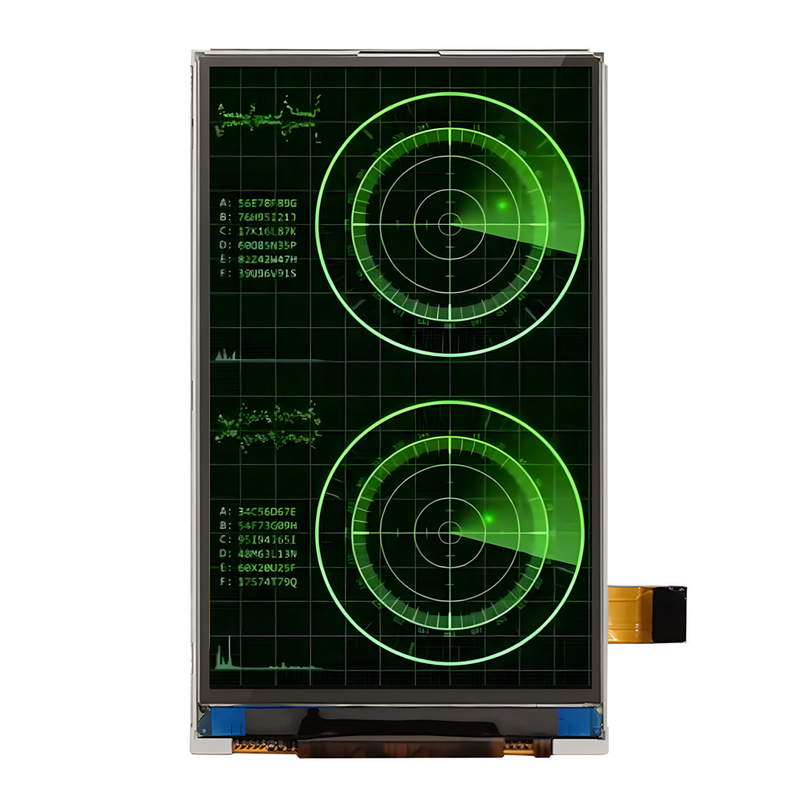

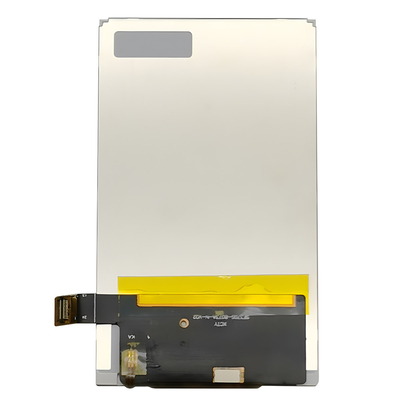

3.7インチ TFT LCDディスプレイ,3.7インチ LCD画面 480x800 ピクセル 製品画像
工場 施設 と 証明書
