3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション

3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション
3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション 3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション

大画像 :  3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション

商品の詳細:
起源の場所: シェンゼン / 中国
ブランド名: SAEF
証明: ISO9001 / ISO14000
モデル番号: SF-TC320S-9951H-N
お支払配送条件:
最小注文数量: 2 PCS
価格: Negotiable based on order lot quantity
パッケージの詳細: 標準輸出パッケージ
受渡し時間: 1〜5週間
支払条件: L/C,T/T,ウェスタンユニオン,Paypal
供給の能力: 月に3000万個

3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション

説明
製品: 3.2" IPS TFT LCD 決議: 480x800ピクセル
インターフェース: RGBインターフェイス 見る方向: IPS すべての視角
タッチスクリーン: タッチスクリーンなし ピン番号: 39ピン
接続: ZIF FPC 表面の光: 350 cd/m2
ドライバーIC: HX8369 オペレーティングテンパー: -20°Cから+70°C
貯蔵温度: -30°Cから+80°C 準拠性: REACHとRoHSに準拠している
ハイライト:

3.2インチ IPS TFT LCD

,

480×800 ピクセル IPS TFT LCD

,

IPS 3.2 インチ LCD スクリーン

3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB インターフェイス 製品紹介



SF-TC320S-9951H-Nは3.2インチ, 480x800のポートレイトモードのTFTLCDディスプレイモジュールである. 350 cd/nits (典型的な値) の明るさ,500:1 (典型的な値) のコントラスト比を有する.LCDパネルを動かす電源電圧 (VCC) は2.6Vから3.3Vこの3.2インチ IPS-LCDタイプ TFTは, -20 °Cから+70 °Cの温度で動作できます. 貯蔵温度は -30 °Cから+80 °Cです.

3.2インチ TFT LCD ディスプレイは,さまざまなアプリケーションに適した小さなディスプレイモジュールです.

物联网 (IoT) デバイス: スマートホームシステムや産業制御システムなどの物联网デバイスへの統合に適しています.

医療機器: 携帯型脱震器,インスリンポンプ,その他の医療監視および診断装置で使用するのに最適です.
産業自動化:機械制御システム,プロセス制御システム,および産業自動化における監視システムへの導入に最適です.

ゲーム:ハンドヘルドゲームコンソールなどのゲームアプリケーションへの統合に適しています.
これらのアプリケーションは,3.2インチのTFTディスプレイの多様な潜在的な用途のほんの数例に過ぎません.特定の利用は,製品の要件と望ましい機能とディスプレイの性能に依存します..



特徴

  • この3.2インチ TFT LCDディスプレイは 480x800 ピクセル (480横×800垂直ピクセルアレイ) の解像度です
  • この3.2LCDディスプレイモジュールは,HX8369ドライバーIC機能で装備され,RGBインターフェースをサポートします.
  • この3.2インチTFTディスプレイの電源電圧 (Vdd) は2.6Vから3.3V (典型値2.8V) にまであります.
  • この3.2インチLCD画面は,全視角85/85/85/85を最大にするIPS型ディスプレイです.
  • この3.2インチのポートレイト TFT SF-TC320S-9951H-Nは 350ニットの明るさで垂直モードで表示され,顧客の要求に応じて 1000ニットにカスタマイズできます.
  • この3.2インチLCD画面は, -20°Cから+70°Cの温度で動作し,貯蔵温度は -30°Cから+80°Cです.
  • 室内でも室外でも使用されるこの3.2インチのTFT液晶ディスプレイは,さまざまなディスプレイ要件を満たすことができます.それはさまざまなアプリケーションに適した多機能で高性能なソリューションです.

製品情報

製品: 3.2" IPS TFT LCD
決議: 480×800 ピクセル
インターフェース: RGBインターフェース
タッチスクリーン: タッチスクリーンなし
接続: ZIF FPC
ドライバーIC: HX8369
見る方向: IPS すべての視角
ピン番号: 39ピン
表面照明: 350 Cd/m2
動作温度: -20°C から +70°C
保存温度: -30°C から +80°C
準拠性 REACHとRoHSに準拠している

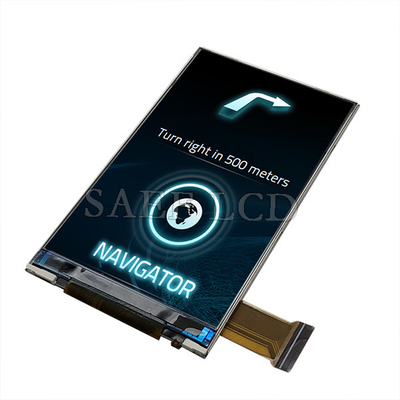

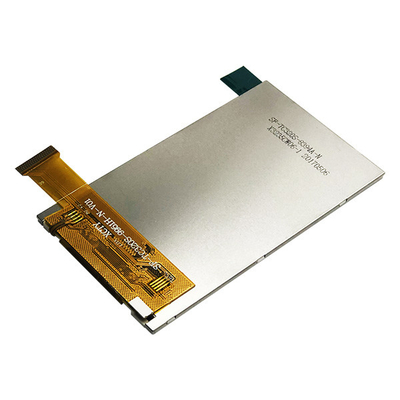

3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB インターフェース 製品図



3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション 0





3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション 1

ピン定義

違う PIN名 I/O 記述
1 GND 私は 地面
2 IOVCC 私は 電源 2.8V/1.8V 電圧
3 VCC 私は 電源 2.8V ストレージ
4 CS 私は チップ選択信号の入力ピン
5 SCL 私は SPI 時計信号
6 SDA I/O SPI インターフェイス 入力/出力ピン
7 リセット 私は LCM リセット入力信号
8 ENABLE 可能な 私は 入力データ制御を有効にする
9 DOTCLK 私は 各日付をサンプリングするクロック信号
10 HSYNC 私は 水平の同期信号
11 VSYNC 私は 垂直同期信号
12 から 17 B0-B5 I/O データの表示 I/O
18〜23 G0-G5 I/O データの表示 I/O
24〜29日 R0-R5 I/O データの表示 I/O
30 NC - セットオープン
31 LED-K オー LED カソード
32 NC - セットオープン
33 LED-A オー LEDアノード
34 NC - セットオープン
35 XL 私は タッチパネルのピン
36 XR 私は タッチパネルのピン
37 YU 私は タッチパネルのピン
38 YD 私は タッチパネルのピン
39 GND 私は 地面



最大絶対限度

ポイント シンボル 価値 ユニット
ロジック用電源電圧 VDD 0.3~46 V
入力電圧 ワイン VDD+03 V
動作温度 トップ -20から70 °C
保存温度 Tstg -30から80 °C

バックライト 電気光学特性
ポイント シンボル ミニ タイプ マックス ユニット

テスト

条件

注記
供給電圧 Vf   19.2   V If= 20 mA -
供給電流 もし - 15 20 mA - -
逆電圧 ロープ - - 5 V -
電力消耗 Pd - 288 - mW -
LCM の 照明 濃度



-

280 350 - Cd/m2 If= 20 mA -
LCMの均一性 - 80 - - % If= 20 mA -
バックライトの色 ホワイト

オプティカル特性
違う 違う ポイント シンボル 条件 仕様 ユニット 注記
ミニ タイプ マックス
1 応答時間 トル+Tf 25°C - 25 - ミス (1) (2) について
2 伝達力 (PLで) T (%) - - 6.1 - - -
3 コントラスト率 C.C.

θ=0

正常視角

400 500 - - (1) (3) について
4

観る

角度



ほら θR CR>10



80 - レベル -
θL   80 -
ヴェル Θ+   80 -
ほら   80 -



3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB インターフェイス 製品画像



3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション 2

3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション 3

3.2インチ IPS TFT LCD 480x800 ピクセル,3.2インチ LCD スクリーン RGB/MCU インターフェース オプション 4
