商品の詳細:
|
| 製品: | 2.8インチ TFT ディスプレイ | 決議: | 240*320 |
|---|---|---|---|
| 見る方向: | 12:00 | インターフェース: | SPI |
| ドライバIC: | ILI9341V | タッチスクリーン: | タッチパネルなし |
| 保護ガラス次元: | カスタマイズ可能 | ピン番号: | 13ピン |
| 接続: | FPC | 表面の光: | 500 cd/m2 |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.8インチのtft LCDの表示,SPI シリアルインターフェイス TFT LCD ディスプレイ,240×320点のTFT液晶ディスプレイ |
||
2.8インチ TFT LCD ディスプレイ 240x320 点 TN SPI インターフェイス 製品紹介
商品の速報
記述
SF-TC280P-8722B-Nは2.8インチポートレイトモードSPI TFT-LCDモジュールで,解像度は240x320ピクセル.SF-TC280P-8722B-N lcdモジュールは,ILI9341V ICを組み込み,SPIインターフェースをサポートする.動作電圧 (Vdd) は 2 から.6Vから3.3V,典型的な値は2.8V. このモジュールの視野方向は12時,コントラスト比は400:1.
SF-TC280P-8722B-Nは,明るさ500ニット (典型的な値) のポートレイトモードのTFT-LCDである. SF-TC280P-8722B-Nは,温度20°Cから70°Cまで動作することができる.貯蔵温度が -30°Cから +80°Cセキュリティドアシステム,ミニオーディオプレーヤー,ベビーモニター,その他のハンドホールドデバイスに最適です.

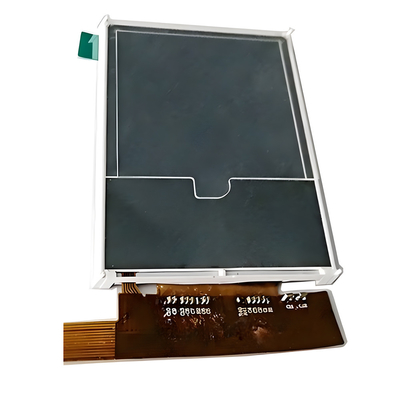

2.8インチ TFT LCD ディスプレイ 240x320 点 TN SPI インターフェース 製品図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | LEDK | 私は | LED カソード |
| 2 | LEDA | 私は | LEDアノード |
| 3 | GND | 私は | パワーグラウンド |
| 4 | CS | 私は | チップ選択信号の入力ピン |
| 5 | RS | 私は | 4行SPIでは,このピンはD/CX (データ/コマンド選択) として使用されます. |
| 6 | SCL | 私は | シリアルインターフェイスでは,これはSCLとして使用されます. |
| 7 | リセット | 私は | このピンは,平行インターフェースで"データ"または"コマンド"を選択するために使用されます. |
| 8 | SDO | I/O | 出力信号 |
| 9 | SDA | 私は | 入力信号 |
| 10 | GND | 私は | パワーグラウンド |
| 11 | VDD | 私は | 電源1.8V/2.8V 電圧 |
| 12 | VDD | 私は | 電源2.8V電圧 |
| 13 | GND | 私は | パワーグラウンド |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | 12 | 15 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=80MA | - |
| 供給電流 | もし | - | 80 | 80 | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 256 | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 500 | - | Cd/m2 | If=80MA | CTPなし |
| LCMの均一性 | - | 80 | - | - | % | If=80MA | - |
| バックライトの色 | ホワイト | ||||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 25 | - | ミス | (1) (2) について | |
| 2 | コントラスト率 | C.C. |
θ=0 正常視角 |
300 | 400 | - | - | (1) (3) について | |
| 3 |
観る 角度
|
ほら | θR | CR>10 | 60 | - | レベル | - | |
| θL | 60 | - | |||||||
| ヴェル | Θ+ | - | 60 | - | |||||
| ほら | - | 45 | - | ||||||

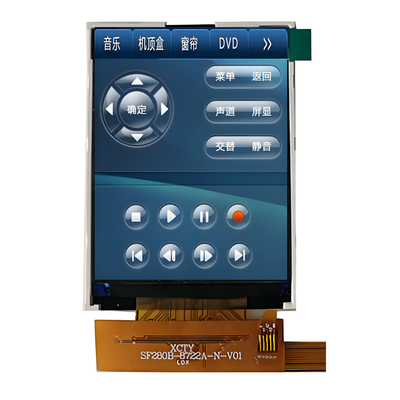

2.8インチ TFT LCD ディスプレイ 240x320 点 TN SPI インターフェース 製品画像
