| 製品: | 2.8インチ TFT LCD モジュール | 決議: | 240x320 |
|---|---|---|---|
| インターフェース: | RGB/MCU | タッチスクリーン: | 抵抗タッチ画面を使って |
| 見る方向: | 12時 | ピン番号: | 50ピン |
| 接続: | FPC型接続 | 表面の光: | 280〜350 cd/m2 |
| オペレーティングテンパー: | -20°Cから+70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.8インチレジシブタッチスクリーン TFT LCD,240*320 ピクセル 抵抗性タッチスクリーン TFT LCD,MCUインターフェイス 抵抗性タッチスクリーン TFT LCD |
||
240×320 2.8インチ レジスティブタッチスクリーン TFT LCD
商品の速報
記述
SF-TC280P-9413B-Tは,2.8インチ対角サイズ,240xRGBx320,フルカラーTFTLCDディスプレイのTFTLCDモジュールである.このTFTLCDモジュールはRGB/MCU18ビットインターフェースをサポートし,モジュールの寸法は50である.0 × 69.2×3.5mm,アクティブエリアサイズは43.2×57.6mm.SF-TC280P-9413B-T LCD TFTはモジュール上のILI9341Vコントローラと統合され,論理供給電圧は2.6Vから3.3Vまで.
SF-TC280P-9413B-Tは,ポートレイトモードのLCDモジュールで,350 cd/m2の明るさです. 景観モードとして使用するか,明るさを増加させたい場合は,詳細の技術サポートのために当社に連絡してください.
240x320 2.8"レジスティブタッチスクリーン TFT LCD図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | LED-K | 私は | LED カソード |
| 2 | LED-A1 | 私は | LEDアノード |
| 3 | LED-A2 | 私は | LEDアノード |
| 4 | LED-A3 | 私は | LEDアノード |
| 5 | LED-A4 | 私は | LEDアノード |
| 6 | IM0 | 私は | システムインターフェースを選択します.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | リセット | 私は | リセットピン |
| 11 | VSYNC | 私は | RGBインターフェイスにおける垂直同期信号 |
| 12 | HSYNC | 私は | RGBインターフェースにおける水平同期信号 |
| 13 | DOTCLK | 私は | RGB インターフェースの動作のためのドットクロック信号 |
| 14 | DE | 私は | RGB インターフェースの操作のためのデータ有効信号 |
| 15 から 32 まで | DB0-DB17 | I/O | 18ビット パラレルデータ |
| 33 | SDO | I/O | シリアル出力信号 |
| 34 | SDI | I/O | データはSCL信号の落下辺で出力されます. |
| 35 | RD | 私は | ストロブ信号入力ピンを読み |
| 36 | WR | 私は | ストロブ信号入力ピンを書き |
| 37 | D/CX (SCL) | 私は |
このピンは,シリアルインターフェースクロックで3回 9ビット/ 4-wrie 8-bit シリアルデータ インターフェース |
| 38 | CSX | 私は | チップ選択信号 |
| 39 | TE | オー |
MPUとフレームを同期するためのリッピング効果出力ピン S/W コマンドで起動します |
| 40 | IOVCC | 私は | 電源1.8V/2.8V 電圧 |
| 41 | IOVCC | 私は | 電源1.8V/2.8V 電圧 |
| 42 | VCC | 私は | 電源 2.8V ストレージ |
| 43 | GND | - | 地面 |
| 44 | XR | 私は | タッチパネル入力信号 |
| 45 | YD | 私は | タッチパネル入力信号 |
| 46 | XL | 私は | タッチパネル入力信号 |
| 47 | YU | 私は | タッチパネル入力信号 |
| 48 | GND | - | 地面 |
| 49 | GND | - | 地面 |
| 50 | GND | - | 地面 |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 2.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=80 mA | - |
| 供給電流 | もし | - | 80 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 256 | - | mW | - | |
| LCM の 照明 濃度 |
- |
280 | 320 | 350 | Cd/m2 | If=80mA | - |
| LCMの均一性 | - | 80 | - | - | % | If=80mA | - |
| バックライトの色 | ホワイト | ||||||
タッチスクリーンパネルの仕様
| ポイント | シンボル | ミン | タイプ | マックス | ユニット | コメント |
| 透明性 | - | - | 82 | - | % | JIS K-7105 |
| 霧 | - | - | 1 | - | % | JIS K-7105 |
| 表面の硬さ | - | - | 3 | - | H | 150gf 45° |
| FPCの剥離強度 | - | 5 | - | N | 上向き 90° | |
| FPC 曲げ | - | - | 3 | - | サイクル | R=1です090° |
| 入力力 | - | - | 50 | gf | - | |
| 定位電圧 | Vタッチ | 7 | V | DC | ||
| X軸抵抗 | Rx | 150 | 550 | FPC PIN | ||
| X軸抵抗 | レイ | 300 | 900 | |||
| 線形性 | - | - | ±15 | ±20 | % | - |
| おしゃべり | - | - | - | 20 | ms | - |
| 断熱抵抗 | リ | 10 | - | - | MΩ | - |
| 記録 生活 | - | 1,00,000 | - | - | タイムズ | - |
| インプット ライフ | - | 1,000,000 | - | - | タイムズ | - |
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 15 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
- | 500 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | - | 60 | - | レベル | - |
| θL | - | 60 | - | ||||||
| ヴェル | Θ+ | - | 45 | - | |||||
| ほら | - | 60 | - | ||||||

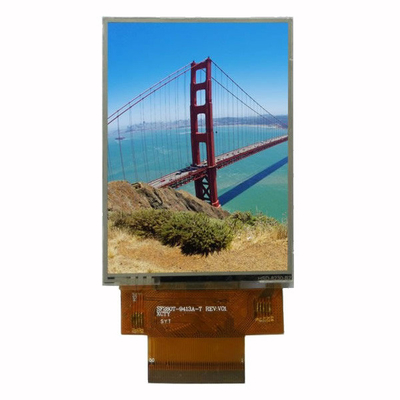

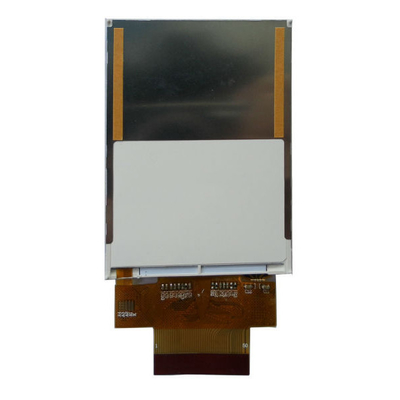

240×320 2.8" レジスティブタッチスクリーン TFT LCD 製品画像
