商品の詳細:
|
| 製品: | 2.4インチIPS TFTの表示 | タッチスクリーン: | 抵抗性タッチスクリーン |
|---|---|---|---|
| 決議: | 240*320 | 見る方向: | すべての視野角 |
| インターフェース: | MCU (カスタマイズ可能) | ピン番号: | 25ピン (カスタマイズ可能) |
| 接続: | プラグイン (カスタマイズ可能) | 表面の光: | 800 cd/m2 (カスタマイズ可能) |
| ドライバIC: | ST7789V | LEDの寿命: | 40千時間 |
| 作業温度: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.4インチTFT LCDの表示,240×320 抵抗性タッチスクリーンモジュール,800nits IPS TFT LCD ディスプレイ |
||
SF-TC240H-8269B-T 仕様 (2019-12-12) _20...
記述
SAEF TECHNOLOGY SF-TC240H-8269B-Tは,IPS型TFT液晶ディスプレイで,横切りは2.4インチ.そのディスプレイ解像度は240x320 QVGAで,IPS技術の使用により,製品にはあらゆる方向から80度の視角がある.. この製品の外側の寸法は,ST7789VドライバICとMCUインターフェースを使用して,60.26 * 42.72 * 3mmです. この製品の作業温度範囲は, -20 °Cから+70 °Cです.製品アプリケーションの大部分の要件を満たすことができるこの製品は,使用がより便利で,非常に良いユーザーエクスペリエンスを提供するレジスティブタッチスクリーン (RTP) で装備されています.
特徴
|
タイプ:
|
2.4インチ TFT IPS LCD
|
|
ディスプレイサイズ:
|
60.26 * 42.72 * 3mm
|
|
産地:
|
広東,中国
|
|
ブランド名:
|
SAEF表示
|
|
照明:
|
800 ニット
|
|
解像度比:
|
240×320
|
|
インターフェースタイプ:
|
MCU
|
|
動作電圧:
|
2.8V
|
|
視角:
|
すべて の 見方
|
|
バックライト:
|
4つのLEDライト
|
|
コントローラーIC:
|
ST7789
|
|
動作温度:
|
-20°C~+70°C
|
|
保存温度:
|
-30°C~+80°C
|
適用する
この2.4×FT LCDモジュールは,リモコン,医療ハンドヘルドデバイス,小型計測器,分析器,スマートウォッチ,ウェアラブルデバイスなどに広く使用されています.
図面
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | LED_K | オー | LED カソード |
| 2 | LED_A | オー | LEDアノード |
| 3 | GND | 私は | 地面 |
| 4 | VCC | 私は | 電源 2.8V ストレージ |
| 5 | IOVCC | 私は | 電源 2.8V/1.8V 電圧 |
| 6 | FMARK | オー | 涙効果の出力ピン |
| 7 | /CS | 私は | チップ選択信号の入力ピン |
| 8 | リセット | 私は | LCM リセット入力信号 |
| 9 | RS | 私は | 登録 選択 信号 |
| 10 | /WR | 私は | ストロブ信号入力ピンを書き |
| 11 | /RD | 私は | ストロブ信号入力ピンを読み |
| 12 | GND | 私は | 地面 |
| 13から20 | DB7-DB0 | I/O | データの表示 I/O |
| 21 | GND | 私は | 地面 |
| 22 | XR | オー | タッチパネルのピン |
| 23 | YD | オー | タッチパネルのピン |
| 24 | XL | オー | タッチパネルのピン |
| 25 | YU | オー | タッチパネルのピン |
最大絶対限
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
LEDバックライト仕様
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| 供給電流 | もし | - | 80 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | - | mW | - | |
| LCM の 照明 濃度 |
|
- | 800 | - | Cd/m2 | If=80mA |
| LCMの均一性 | - | 80 | - | - | % | If=80 mA |
| バックライトの色 | ホワイト | |||||
抵抗性タッチスクリーンの仕様
| ポイント | シンボル | ミン | タイプ | マックス | ユニット | コメント |
| 透明性 | - | - | 82 | - | % | JIS K-7105 |
| 霧 | - | - | 1 | - | % | JIS K-7105 |
| 表面の硬さ | - | - | 3 | - | H | 150gf 45° |
| FPCの剥離強度 | - | 5 | - | N | 上向き 90° | |
| FPC 曲げ | - | - | 3 | - | サイクル | R=1です090° |
| 入力力 | - | - | 50 | gf | - | |
| 定位電圧 | Vタッチ | 7 | V | DC | ||
| X軸抵抗 | Rx | 300 | 900 | FPC PIN | ||
| X軸抵抗 | レイ | 200 | 500 | |||
| 線形性 | - | - | ±15 | ±20 | % | - |
| おしゃべり | - | - | - | 20 | ms | - |
| 断熱抵抗 | リ | 10 | - | - | MΩ | - |
| 記録 生活 | - | 100,000 | - | - | タイムズ | - |
| インプット ライフ | - | 1,000,000 | - | - | タイムズ | - |
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミニ | タイプ | マックス | ||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 15 | - | ミス | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 |
- | 250 | - | - | |
| 4 |
観る |
ほら | θR | CR>10 | - | 80 | - | レベル |
| θL | - | 80 | - | |||||
| ヴェル | Θ+ | - | 80 | - | ||||
| ほら | - | 80 | - | |||||

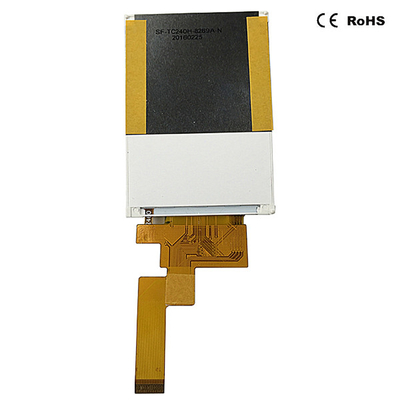

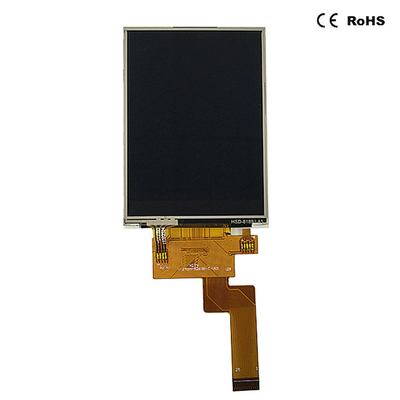

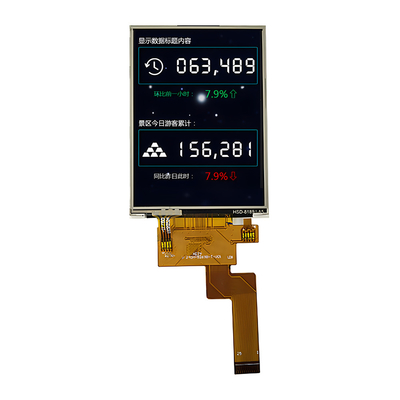

製品写真
