製品: | 1.3インチ IPS TFT LCD | タッチスクリーン: | 持っていない |
---|---|---|---|
決議: | 240x240点 | 蓋のガラス: | カスタマイズ可能 |
見る方向: | 自由視角 (80/80/80/80) | インターフェース: | SPI インターフェイス |
ピン番号: | 12のピン | 接続: | プラグ |
表面の光: | 250 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
ハイライト: | 1.3インチスクエアLCDディスプレイ,240×240 スクエア LCD ディスプレイ,1.3インチSPI液晶ディスプレイ |
1.3インチ IPS TFT LCD 12ピン 製品紹介
SFTO130JY-7167ANは,直角1.3インチ,解像度240x240のフルカラー四角形TFTLCDディスプレイである.このモジュールはSPIインターフェースをサポート,ユーザがプログラムして使用するのに非常に便利ですSFTO130JY-7167ANモデルのモジュールサイズは 26.16x29.22mmで,アクティブエリアサイズは 23.4x23.4mmです.
この製品で使用されている IPS 技術は,ユーザーが画面のパノラマビューとあらゆる方向から優れたユーザー体験を体験できるようにします.ST7789P3コントローラがモジュールに組み込まれています論理電源電圧範囲は3.0Vから3.6Vである.温度範囲は-20°Cから+70°Cで動作し,貯蔵温度範囲は-30°Cから+80°Cである.SFTO130JY-7167ANのFPCは,ユーザーの要求に応じてカスタマイズされ,新しく設計されたレジスティブタッチスクリーン (RTP) または容量タッチスクリーンで装備することができます..
特徴
ポイント | 内容 |
LCD サイズ | 1.3インチ (斜面) |
表示モード | 通常は黒 |
決議 | 240 (H) RGB × 240 (V) |
ドットピッチ | 0.0975 (H) × 0.0975 (V) mm |
アクティブエリア | 23.4 ((H) x 23.4 (V) mm |
モジュールサイズ | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
色配列 | RGB 垂直ストライプ |
インターフェース | SPI |
ドライブIC | ST7789P3 |
照明度 | 250 (TYP) cd/m2 |
見る方向 | 全面表示 |
バックライト | 2 ホワイトLED |
オペレーティングテンパー | -20°C~+70°C |
貯蔵温度 | -30°C~+80°C |
体重 | TBD |

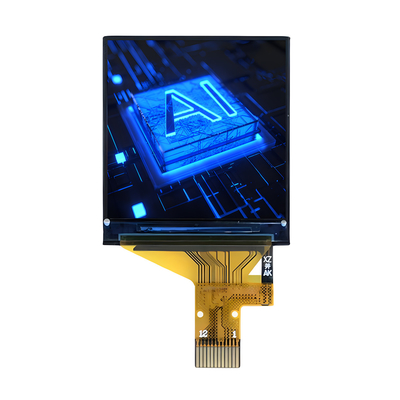

1.3インチ IPS TFT LCD 12ピン 製品図
ピン定義
違う 違う | シンボル | 記述 |
1 | GND | 地面 |
2 | LEDK | バックライトのカソード |
3 | LEDA | バックライトのアンード |
4 | VCC | アナログ用の電源 (2.8V-3.3V) |
5 | GND | 地面 |
6 | GND | 地面 |
7 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
8 | CS |
チップ選択ピン (低調で有効) |
9 | SCL | シリアルクロックピン |
10 | SDA | シリアルデータ入力 |
11 | リセット | LCM リセットピン |
12 | GND | 地面 |
電気特性
パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
照明度 |
- そうだ |
250 |
- そうだ |
Cd/m2 |
バックライトの特徴
ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
オプティカル特性
ポイント | シンボル | 測定条件 | ミン | タイプする | マックス | ユニット | |
応答時間 | トル+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
視角 |
θ |
φ = 0o | 25 oC | - | 80 | - |
レベル |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
コントラスト比 | CR | - | 25 oC | 800 | - | - | |
CIE 座標の色 |
ホワイト | X について | 25 oC | 0.300 | 0.302 | 0.304 |
- |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
赤色 | X について | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
緑色 |
X について | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
青い |
X について | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
伝達力 (偏振器付き) | 418歳 | 4.65 | % |

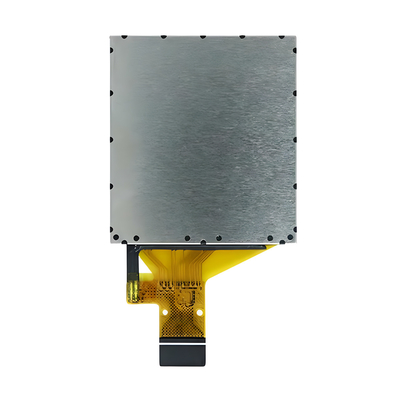

1.3インチ IPS TFT LCD 12ピン 製品画像
