商品の詳細:
|
| キーワード: | 7インチLVDS TFT LCD | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 1024*600 | 蓋のガラス: | ODM |
| インターフェース: | LVDS | 表面の光: | 1000 cd/m2 |
| 作業温度: | -30〜+80°C | 貯蔵温度: | -30〜+85°C |
| LEDの寿命: | 40千時間 | ピン数: | 20のピン |
| コントロールボード: | 付随する | 見る方向: | すべての視野角 |
| ハイライト: | 7インチ工業用TFTディスプレイ,1000ニット工業用TFTディスプレイ |
||
7インチ LVDS TFT LCD 20ピン 製品紹介
モデル番号 :SFTO700SH-7168A10-N
モデルSFTO700SH-7168A10-Nは,LVDSインターフェース (Low Voltage Differential Signaling) 7インチで,1024x600ドットの解像度をサポートするカラーアクティブマトリックス TFT LCDディスプレイである.この産業用グレードのTFTディスプレイは,IPSタイプと高明るさ (1000nits) のLCDスクリーンモジュールです. モジュールは,現在市場で最も人気のある技術の一つであるIPSパネルのおかげで広い視角を備えています. モジュールのサイズは165 (H) × 100 (V) × 5.7 (D) mmです. 効果的な面積は154.2144 ((H) ×85.92(V) mm.このTFTモニターはLVDSインターフェースをサポートします.反輝表示表面の助けにより,スクリーンは光を反射せず,日光の下でより良い画像品質を維持します.適した屋外用途.
電源電圧は3.0Vから3.6V,典型的な値は3.3Vである. -30から+80°Cの温度範囲で動作し,貯蔵温度は-30から+85°Cの範囲である.
一般仕様
|
違う 違う |
ポイント | 仕様 | ユニット |
| 1 | パネルのサイズ | 7 | インチ |
| 2 | ピクセル数 | 1024 × 3 ((RGB) × 600 | ピクセル |
| 3 | アクティブ エリア | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | ピクセルピッチ | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | 図面の次元 | 165 (H) × 100 (V) × 5.7 (D) | mm |
| 6 | ピクセル配置 | RGB - ストライプ | - |
| 7 | 表示モード | IPS と 通常 黒 | - |
| 8 | 見る方向 | すべて 見る方向 | - |
| 9 | 色を表示する | 16.7M | - |
| 10 | インターフェース | LVDS | - |
| 11 | バックライト | 白いLED | - |
| 12 | 亮度 | 1000 | cd/m2 |
| 13 | ドライブIC | - | - |
| 14 | 操作温度 | -30~80 | oC |
| 15 | 貯蔵温度 | -30~85 | oC |
| 16 | 体重 | 116 (タイプ) | g |
IPS TFT LCD 7インチ LVDS 1000nits 1024x600点 製品図面
ピン定義
|
ピン 違う 違う |
シンボル | I/O | 機能 |
| 1 | VDD | P | 電源 VDDIN=3.3V |
| 2 | VDD | P | 電源 VDDIN=3.3V |
| 3 | LED_EN | 私は | 電源 VDDIN (3.3~5.0V) |
| 4 | GND | P | 地面 |
| 5 | RXIN0N | 私は | 0-LVDS差分データ |
| 6 | RXIN0P | 私は | 0+LVDS差分データ |
| 7 | GND | P | 地面 |
| 8 | RXIN1N | 私は | 1LVDS差分データ |
| 9 | RXIN1P | 私は | 1+LVDS差分データ |
| 10 | GND | P | 地面 |
| 11 | RXIN2N | 私は | 2LVDS差分データ |
| 12 | RXIN2P | 私は | 2+LVDS差分データ |
| 13 | GND | P | 地面 |
| 14 | RX_CLKN | 私は | -LVDS差点クロック入力 |
| 15 | RX_CLKP | 私は | +LVDS差点クロック入力 |
| 16 | GND | P | 地面 |
| 17 | RXIN3N | 私は | 3LVDS差点クロック入力 |
| 18 | RXIN3P | 私は | 3+LVDS差点クロック入力 |
| 19 | PWM | 私は | バックライトの明るさ:0.7Vから1.4VのDC電圧信号を適用 |
| 20 | VLED | P | 電源 VLED=5~12V (タイプ) |
典型的な操作条件
| ポイント | シンボル | 価値観 | ユニット | |||
| ミン | タイプする | マックス | ||||
| デジタル電源電圧 | VDD | 3 | 3.3 | 3.6 | V | |
| LEDの電源 | VLED | 4.8 | 5 | 12 | V | |
| 電源ICは電圧を提供します | アヴェー | -6 | - 5 | - 4つ5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| ドライバICは内部で電圧を供給します | VGH | 9 | - | 20 | V | |
| VGL | -20歳 | - | -9 | V | ||
| 入力信号電圧 | 低レベル | VIL | 0 | - | 0.3*VDD | V |
| 高レベル | HIV | 0.7*VDD | - | VDD | V | |
バックライトの仕様
| ポイント | シンボル | 価値観 | ユニット | コメント | ||
| ミン | タイプする | マックス | ||||
| 前向きの電圧 | VF | 19.6 | 21 | 23.1 | V | |
| 前向きの電流 | もし | 55 | 60 | 65 | mA | IF=20mA/1チップ |
| PWM信号電圧 | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| 出力PWM周波数 | PWM_f | - | 200 | 20K | Hz | - |
| LEDを有効にする 電圧 | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| EN_l | 0 | - | 0.4 | - | ||
オプティカル仕様
| ポイント | シンボル | 条件 | 価値観 | ユニット | |||
| ミン | タイプする | マックス | |||||
| バイエウイング・アングル | ほら | CR≥10 | - | 85 | - | 程度 | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| 応答時間 | トン+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| 普通 | |||||||
| 見る | |||||||
| 角度 | |||||||
| コントラスト比 | CR | 400 | 500 | - | - | ||
| 照明度 | L について | 1000 | - | cd/m2 | |||
| 照明の均一性 | YU | 70 | 75 | - | % | ||
| 色彩性 (CIE1931) | ホワイト | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| 赤色 | RX | - | - | - | |||
| RY | - | - | - | ||||
| 緑色 | GX | - | - | - | |||
| GY | - | - | - | ||||
| 青い | BX | - | - | - | |||
| バイ | - | - | - | ||||

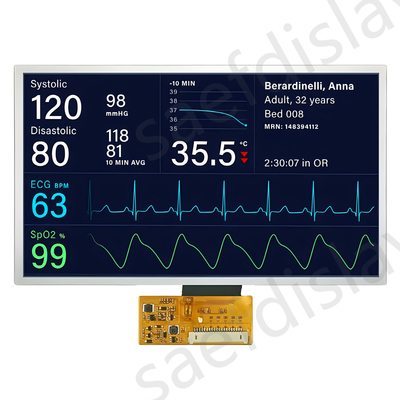

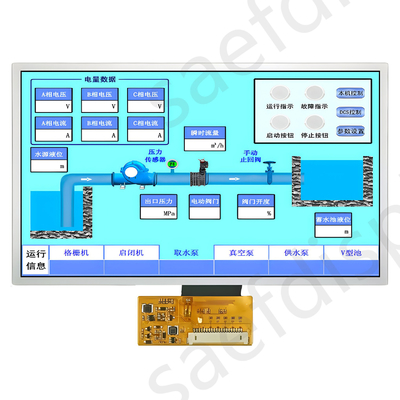

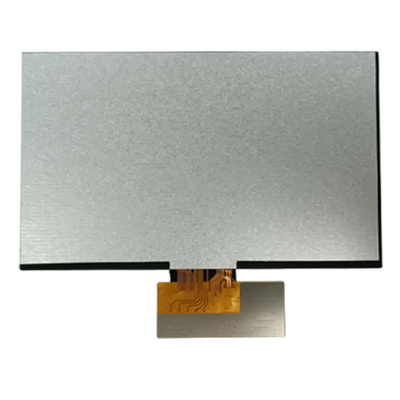

IPS TFT LCD 7インチ LVDS 1000nits 1024x600dots 製品Iマージュ
