商品の詳細:
|
| 製品: | 1.54インチ TFT LCD | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 240x240点 | 蓋のガラス: | カスタマイズ可能 |
| 見る方向: | IPS,あらゆる角度から見る | インターフェース: | SPI インターフェイス |
| ピン番号: | 10のピン | 接続: | プラグ |
| 表面の光: | 250 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | SPI インターフェイス スクエア LCD ディスプレイ,240*240 ドット スクエア LCD ディスプレイ,1.54インチの正方形LCDの表示 |
||
IPS TFT 1.54インチ,SPI TFT LCD 1.54インチ 製品紹介
方形ディスプレイとは,1のアスペクト比を持つ特殊なLCD製品を指します.1クライアントのデザインに従ってカスタマイズしてカットすることができます. 広角スクリーンディスプレイは徐々に人々の注意を惹きつけています.長い表示寿命SAEFDISPLAYは,0.85",1.3",1.33",1.4",1.44",1.54",3.95",4",および7.6"のサイズで広角ディスプレイを提供することができます.スマートホームデバイス,その他の特殊な設置環境.

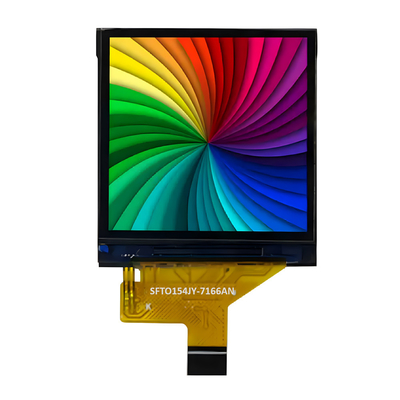

SFTO154JY-7166ANは,横切りに1.54インチ,解像度は240x240のフルカラー四角形TFTLCDディスプレイである.このモジュールはSPIインターフェースをサポート,ユーザがプログラムして使用するのに非常に便利ですSFTO154JY-7166ANのモジュールサイズは31.52 x 33.72mm,アクティブエリアサイズは27.72 x 27.72mmである.これはST7789P3によって制御され,論理電源電圧範囲は3.0Vから3.6Vである.
この四角形のTFTLCDは -20°C~+70°Cの温度範囲内で動作し,貯蔵温度範囲は -30°C~+80°Cです.SFTO154JY-7166ANは,新しく設計された抵抗性タッチスクリーン (RTP) または容量性タッチスクリーンで装備することができます..
特徴
| ポイント | 仕様 | ユニット |
| 表示モード | 通常は黒色で 伝達性がある | / |
| 見る方向 | すべて | / |
| 色 | 262K | / |
| ドライブIC | ST7789 | / |
| インターフェースタイプ | 4 ワイヤーSPI | / |
| 尺寸の輪郭 | 31.52 (W) x 33.72 (H) x 1.94 (T) |
mm |
| LCDアクティブエリア | 27.72 (W) x 27.72 (H) |
mm |
| 決議 | 240 RGB ((H) × 240 ((V) | ピクセル |
| ピクセルピッチ | 0.1155 (W) × 0.1155 (H) |
mm |
IPS TFT 1.54インチ,SPI TFT LCD 1.54インチ製品図
ピン定義
|
ピン |
シンボル | 記述 |
| 1 | GND | 地面 |
|
2 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 3 | CS |
チップ選択ピン (低調で有効) |
| 4 | SCL | シリアルクロックピン |
| 5 | SDA | シリアルデータ入力/出力 |
| 6 | リセット | LCM リセットピン |
| 7 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 8 | GND | 地面 |
| 9 | LEDA | バックライトのアンード |
| 10 | LEDK | バックライトのカソード |
最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
| 照明度 |
- そうだ |
250 |
- そうだ |
Cd/m2 |
オプティカル仕様
| パラメータ | シンボル | 条件 | ミン | タイプする | マックス | ユニット | ||
|
視角範囲 |
横軸 | Θ3 |
CR>10 |
75 | 80 | - | デグ | |
| Θ9 | 75 | 80 | - | デグ | ||||
| 垂直 | Θ12 | 75 | 80 | - | デグ | |||
| Θ6 | 75 | 80 | - | デグ | ||||
| コントラスト比 |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| 伝播性 | トル |
- |
4.6 | 5.4 |
- |
% | ||
| 色域 |
CG |
- |
45 |
50 |
- |
% | ||
|
複製する色で |
赤色 |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| レイ | 0.300 | 0.282 | 0.660 | - | ||||
|
緑色 |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| ジ | 0.514 | 0.544 | 0.574 | - | ||||
|
青い |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| による | 0.125 | 0.155 | 0.185 | - | ||||
| 白色色 | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| ワイ | 0.304 | 0.334 | 0.364 |
- |
||||
| 応答時間 | Tr + Tf |
Ta=25 C Θ = 0 |
- |
30 |
35 |
ms |
||

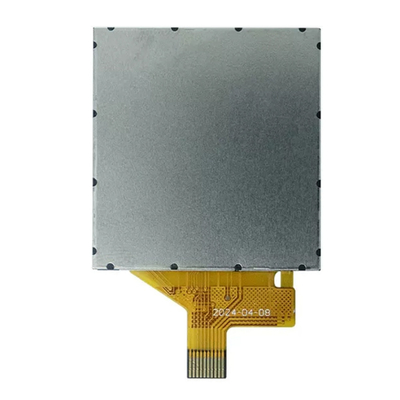

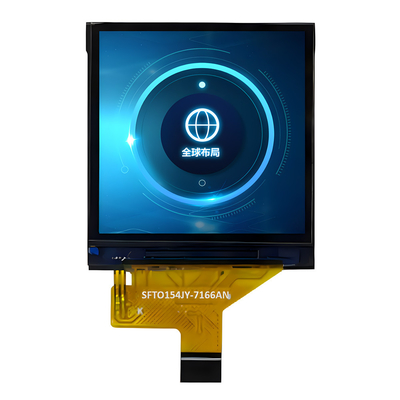

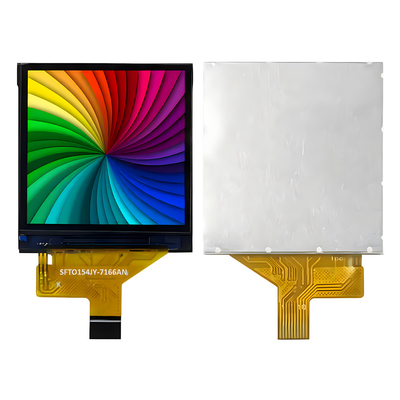

IPS TFT 1.54インチ,SPI TFT LCD 1.54インチ製品画像
信頼性試験条件
| 違う |
ポイント |
条件 | 基準 |
|
1 |
高温(動作しない試験) |
80°C*240時間 |
欠陥がない 室温での動作機能は 許容される (試験前および試験後のLCMのIDDは,仕様に従ってください.
|
|
2 |
低温(動作しない試験) |
-30°C*240時間 |
|
|
3 |
高温/高湿度で動作しない試験 |
60°C*90%RH*240Hrs | |
|
4 |
高温で動作する テスト
|
70°C*240時間 |
|
|
5 |
低温で動作するテスト |
-20°C*240時間 |
|
| 6 | 熱ショック試験 | -20 °C (30分) <>70 °C (30分) * 10サイクル |
