商品の詳細:
|
| 製品: | 6.2インチ RGB TFT | 決議: | 1024x600ピクセル |
|---|---|---|---|
| モデル番号: | SFTO620BH-7180AN | 表面の光: | 1000 cd/m2 (ニット) |
| タッチスクリーン: | 持っていない | 見る方向: | IPS,全視角 |
| ピン番号: | 50ピン | 接続: | ZIF |
| インターフェース: | RGB 24ビット | LEDの寿命: | 40千時間 |
| 図面の次元: | 143.37 (W) × 87.13 (H) × 2.56 (T) (mm) | 上:: | -30°Cへの+80°C |
| アクティブ エリア: | 137.47 (W) x 77.23 (H) (mm) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1000ニット産業用TFTディスプレイ,工業用RGB TFTディスプレイ,6.2インチ産業用TFTディスプレイ |
||
** データシート ダウンロード **
6.2 インチ 1024*600 IPS TFT LCD RGB インターフェイス 製品紹介
RGBインターフェースは伝統的な並行インターフェースです.赤,緑,青の色チャンネルの信号を別々に送信します.この3つのチャンネルからの信号を合成して画像を表示します. RGBインターフェイスは,安定した信号伝達と正確な色再生の特徴を持っています.それは,工業設計などの高い色要求を持つアプリケーションに適しています.広告ディスプレイRGBインターフェイスのコストは比較的低く,多くの信号線があり,より多くの制御信号を提供し,さまざまな制御装置との接続を容易にする.
このモデルSFTO620BH-7180ANは,6.2インチ横向RGBインターフェースディスプレイ,1024 * 600ドットマトリックスとIPS技術,異なる角度から完璧な視覚体験をユーザーに可能にします動作電圧はわずか3V-3.6Vで,典型的な電圧は3.3Vで,表面の明るさは1000nitsです.人とコンピュータの相互作用効果を高めるために,ユーザーはディスプレイにRTPまたはCTPを追加することができます..
|
特徴
|
サイズ | 6.2インチ |
| 決議 | 1024 (水平) *600 (垂直) | |
| インターフェース | 24BIT RGB | |
| 接続型 | コネクタ | |
| 色深さ | 16.7M | |
| 技術の種類 | a-Si | |
| ピクセルピッチ (mm) | 0.13425×012872 | |
| ピクセル構成 | RGB垂直ストライプ | |
| 表示モード | 通常は黒 | |
| LCDドライバIC | - | |
| 見る方向 | IPS,すべての視角 | |
| グレースケール逆転方向 | すべて | |
|
メカニカル
|
LCM (W × H × D) (mm) | 143.37*87.13*256 |
| アクティブ エリア (mm) | 137.472×77232 | |
| TSP を含む/TSP を含む | TSPなし | |
| 体重 (g) | TBD | |
| LED番号 | 20LED |
6.2 インチ 1024*600 IPS TFT LCD RGB インターフェイス 製品図
インターフェイス・ピン説明
| ピン | シンボル | 機能 |
| 1,2 | VLED+ | LEDバックライト (アンード) の電源 |
| 3,4 | VLED | LEDバックライト (カソード) の電源 |
| 5 | GND | パワーグラウンド |
| 6 | NC | 接続できない |
| 7 | DVDD | デジタルパワー |
| 8 | NC | 接続できない |
| 9: | DE | データを有効にする |
| 10 | VSD | 垂直同期入力 負極度 |
| 11 | HSD | 横軸の同期入力 負極度 |
| 12〜19 | B7-R0 | 青いデータ |
| 20〜27 | G7-G0 | グリーンデータ |
| 28〜35 | R7-R0 | レッドデータ |
| 36 | GND | 地面 |
| 37 | DCLK | コールシグナル |
| 38 | GND | ディスプレイ オン/オフ |
| 39 | SHLR | 左または右のディスプレイ制御 |
| 40 | UPDN | 上 / 下の表示制御 |
| 41 | NC | 接続できない |
| 42 | NC | 接続できない |
| 43 | VPP | OTP パワー ((+7.8V) |
| 44 | RSTB | グローバルリセットピン.リセット状態に入るためにアクティブロー.OTPリセット 安定性のためにRCリセット回路に接続することを提案します.通常は高く引きます. (R=10KΩ,C=1μF) |
| 45 | SCL | OTP シリアルクロック入力 |
| 46 | NC | 接続できない |
| 47 | NC | 接続できない |
| 48 | GND | パワーグラウンド |
| 49 | SDA | OTP シリアルデータ入力 |
| 50 | CS | OTP チップ 選択ピン |
絶対最大格付け
| ポイント | シンボル | ミニ | マックス | ユニット |
| 供給電圧 | VDD | -0だった3 | 5.0 | V |
| 入力信号電圧 | ワイン | -0だった3 | VDD+03 | V |
| ロジック出力電圧 | VOUT | -0だった3 | VDD+03 | V |
| 動作温度 | トーパー | -30歳 | 80 | °C |
| 貯蔵温度 | TSTG | -30歳 | 80 | °C |
ドライブバックライト
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IF について | - | 100 | - | mA |
| 電力消費量 | - | - | mW | ||
| LED電圧 | VF | - | 24 | - | V |
| LEDの寿命 | WBL | 25000 | - | HR |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット | |
|
視角 |
θT |
中心 CR≥10 |
- | 80 | - |
学位 |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| コントラスト比 | CR | Θ = 0 | 800 | 1000 | - | - | |
| 応答時間 | トン | 25.C | - | 30 | 35 | ms | |
| トーフ | - | - | - | ||||
|
染色性 |
ホワイト | XW |
バックライト |
- | 0.309 | - | - |
| YW | - | 0.347 | - | - | |||
| 赤色 | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| 緑色 | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| 青い | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| 統一性 | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| 照明度 |
L について |
800 | 900 | 1100 | |||

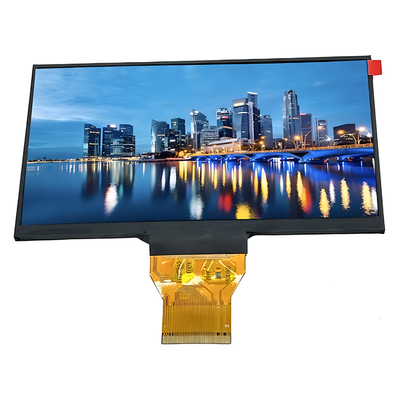

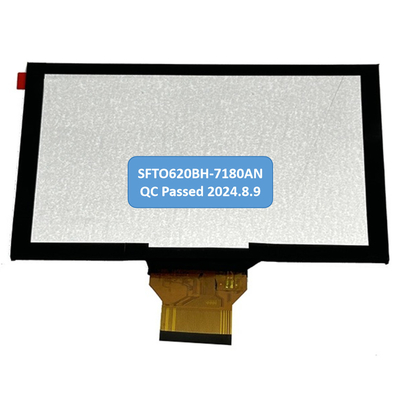

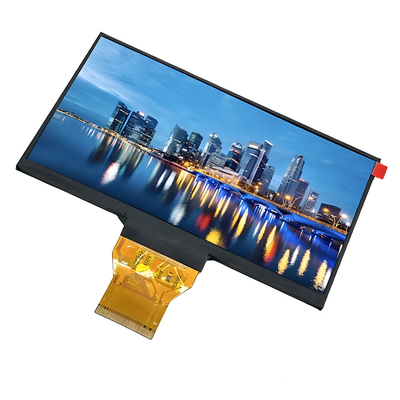

6.2 インチ 1024*600 IPS TFT LCD RGB インターフェイス 製品画像
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
|
1 |
高温操作 |
Ts= +80°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−30°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta=+60°C,90%RH最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
熱ショック (動作しない) |
-30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
