商品の詳細:
|
| キーワード: | 11.3インチバー TFT | 決議: | 440x1920 |
|---|---|---|---|
| インターフェース: | ミピ | ドライバIC: | SC7707 |
| 表面の光: | 520 cd/m2 (ニット) | タッチスクリーン: | ありません |
| 見る方向: | IPS,あらゆる角度から見る | LEDの寿命: | 40千時間 |
| 証明: | ISO9001:2015 / ISO14000:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 11.3インチ産業用TFTディスプレイ,520cd/M2 インダストリアル TFT ディスプレイ,16.7M カラー産業用TFTディスプレイ |
||
データシート ダウンロード
この商品についてSFTO1130GX-7220AN
工業用グレードのTFTディスプレイで,11.3インチスクリーンと16.7Mの色 (RGBの全色範囲に相当する) のディスプレイ能力,1920×440ピクセルの解像度と520cd/m2の明るさ,は,工業用環境のために特別に設計された高画質,高明るさディスプレイデバイスです. 詳細な製品説明は以下のとおりです:
この11.3インチ工業用グレードの TFTディスプレイは 高解像度ディスプレイとユーザーインタラクションを必要とするアプリケーションに理想的な選択です 高解像度,高明るさ,広い視角の特徴.
特徴
|
ポイント |
内容 |
ユニット |
| LCD | ||
| LCD サイズ | 11.3 | インチ |
| パネルの種類 | IPS | - そうだ |
| 表示モード | 普通の黒 | - そうだ |
| 色数 | 16.7M | - そうだ |
| 見る方向 | オール・オーク | - そうだ |
| バックライト | 白いLED x16in平行/シリーズ | - そうだ |
| NTSC | 70% | - そうだ |
| コントラスト比 | 1000 | - そうだ |
| インターフェース | MIPI 4Lanes | - そうだ |
| ドライバーIC | SC7707 | - そうだ |
| ドライバ IC RAM サイズ | RAM が少ない | ほんの少し |
| 照明度 | 520 | cd/m2 |
| 図面の次元 | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
| アクティブエリア (W×H) | 57.948 ((H) x252.864 (V) | mm |
| ピクセル配置 | RGBストライプ | - そうだ |
| 体重 | TBD | g |
| ポイント数 | 440xRGBx1920 | ピクセル |
| ピクセルピッチ | 43.9 ((H) *3*131.7 ((V) | ええと |
| 動作温度 | -20 ¥ +70 | °C |
| 保存温度 | -30 +80 | °C |

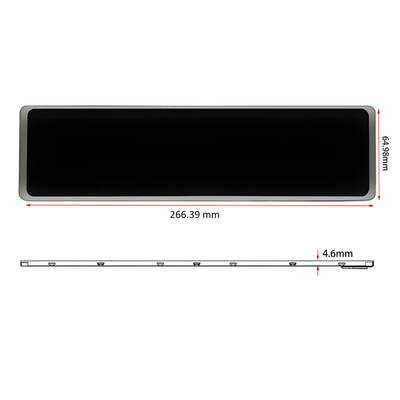

機械図
ピン説明
| パン番号 | シンボル | 機能 |
| 1 | GND | 地面 |
| 2 | DSI-D0P | DSI データ差信号入力ピン (データレーン0) |
| 3 | DSI-D0N | DSI データ差信号入力ピン (データレーン0) |
| 4 | GND | 地面 |
| 5 | DSI-D1P | DSI データ差信号入力ピン (データレーン1) |
| 6 | DSI-D1N | DSI データ差信号入力ピン (データレーン1) |
| 7 | GND | 地面 |
| 8 | DSI-CLK P | DSI CLOCK 差分信号入力ピン |
| 9 | DSI-CLK N | DSI CLOCK 差分信号入力ピン |
| 10 | GND | 地面 |
| 11 | DSI-D2P | DSI データ差信号入力ピン (データレーン2) |
| 12 | DSI-D2N | DSI データ差信号入力ピン (データレーン2) |
| 13 | GND | 地面 |
| 14 | DSI-D3P | DSI データ差信号入力ピン (データレーン3) |
| 15 | DSI-D3N | DSI データ差信号入力ピン (データレーン3) |
| 16-17 年 | GND | 地面 |
| 18~19歳 | IOVCC (NC) | I/O 電源 (NC) |
| 20〜23 | NC | NC |
| 24 | リセット | シグナルピンをリセットする (Lowが有効) |
| 25から26 | NC | NC |
| 27 | GND | 地面 |
| 28〜29 | LEDK | バックライト LED カソード |
| 30 | GND | 地面 |
| 31 | NC | NC |
| 32〜33 | GND | 地面 |
| 34 | NC | NC |
| 35~36 | LEDA | バックライト LED アノード |
| 37 | GND | 地面 |
| 38〜39 | VDD | 電源 |
| 40 | NC | NC |
バックライトの特徴
白いLED × 16対等/シリーズ (Ta = 25°C)
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| 統一性 | △Bp | - | 80 | - | - | % |
| LCDの明るさ | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

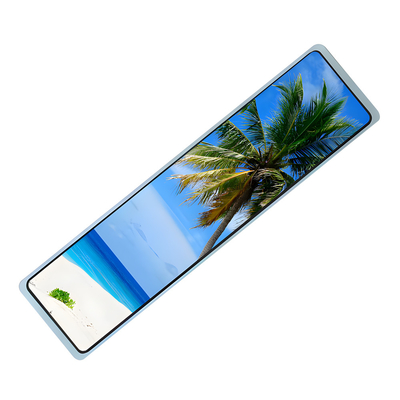

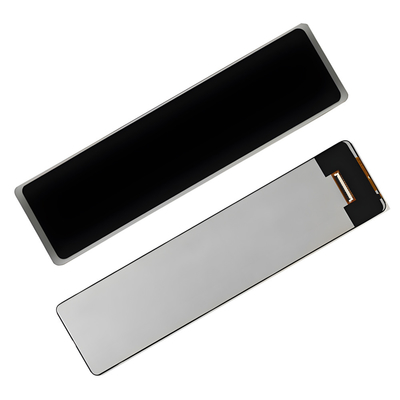

製品画像
