商品の詳細:
|
| キーワード: | 11.9インチバー TFT | 決議: | 1480×320 |
|---|---|---|---|
| インターフェース: | ミピ | ドライバIC: | FL7705 |
| 表面の光: | 最低800 cd/m2 | タッチスクリーン: | ありません |
| 見る方向: | IPS,あらゆる角度から見る | LEDの寿命: | 40千時間 |
| 証明: | ISO9001:2015 / ISO14000:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 16.7M カラー産業用 TFT LCD ディスプレイ,800 ニット産業用 TFT LCD ディスプレイ |
||
データシート ダウンロード
この商品についてSFTO1190GX-7161AN
ディスプレイ特性
サイズ: 11.9 インチ
16.7M 色深さ
解像度: 320 × 1480
照明: 800cd/m2 (分)
コントラスト: 900
色域カバー: 65%
電気磁気干渉防止
低放射線,低電力消費,高い安定性
応用シナリオ
産業管理
電力産業
自動車製造
記述
11.9インチ産業用TFTLCDディスプレイ,解像度1480 x 320ピクセルと解像度16.7百万色サポートは,視覚的明確性と耐久性が不可欠な様々な産業および商業用アプリケーションのために設計された高性能ディスプレイソリューションですこの製品の詳細な説明は:
1画面の仕様:
- サイズ: 11.9 インチ,幅広いアプリケーションのためのかなりのディスプレイエリアを提供しています.
- 解像度: 1480 x 320 ピクセル,鮮明な画像とテキストの表示を提供し,詳細な視覚出力を要求するアプリケーションに適しています.
2色の能力:
- 1670万色に対応し,RGBの全色域に近いので,鮮やかな画像を再現できます.
3明るさ:
- 800 ニットの明るさレベルにより,ディスプレイは明るい環境でも可視化され,環境照明が高い産業環境での使用に最適です.
4コントラスト比:
- この11.9インチの工業用TFTLCDは,通常高コントラスト比900を提供し,鮮明で読みやすい画像のために深黒と明るい白色を保証します.
5視角:
- 工業用TFTLCDは,多くの角度から一貫した色と明るさを保証する広い視角を備えています.
6インターフェースタイプ:
- MIPIインターフェースがサポートされています
7操作環境:
- 工業用として設計された11.9インチディスプレイは, -20°Cから70°Cの広い温度範囲で動作し,厳しい条件でも信頼性の高いパフォーマンスを保証します.
8耐久性:
- 厳しい環境で24時間使用に適しています
9応用:
- 産業自動化 パネル 医療機器 デジタルサイネージ 輸送ハブ視覚的な詳細性と耐久性が高い場合.
10パーソナライゼーションサービス:
- 特定のインターフェース要件や追加の機能などの特定の顧客ニーズを満たすためにカスタマイズオプションが利用可能である可能性があります.
高解像度が必要なアプリケーションに最適です耐久性のある高明度のディスプレイで 産業環境の課題に耐えられる.
特徴
| 違う 違う | ポイント | 仕様 | ユニット |
| 1 | パネルのサイズ | 11.88 ̇ | インチ |
| 2 | ピクセル数 | 320 (H) × 1480 (V) | ピクセル |
| 3 | アクティブ エリア | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | ピクセルピッチ | 0.1812 ((H) × 0.1812 ((V) × RGB | mm |
| 5 | 図面の次元 | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | 色数 | 16.7M | - |
| 7 | 表示モード | トランスミッションモード,通常は黒色 | - |
| 8 | 見る方向 | 完全表示 | - |
| 9 | 表示形式 | RGB垂直ストライプ | - |
| 10 | 表面処理 | 輝き | - |
| 11 | インターフェース | MIPI | - |
| 12 | バックライト | 白いLED | - |
| 13 | 操作温度 | -20〜70 | °C |
| 14 | 貯蔵温度 | -30~80 | °C |
| 15 | 体重 | 120 | g |
機械図
ピン説明
| 違う 違う | シンボル | 機能 | コメント |
| 1 | GND | 地面 | |
| 2 | D0P | 陽性MIPI差分データ入力 | |
| 3 | D0N | 負のMIPI差分データ入力 | |
| 4 | GND | 地面 | |
| 5 | D1P | 陽性MIPI差分データ入力 | |
| 6 | D1N | 負のMIPI差分データ入力 | |
| 7 | GND | 地面 | |
| 8 | CLKPについて | ポジティブなMIPI差点クロック入力 | |
| 9 | CLKN | 負のMIPI差分クロック入力 | |
| 10 | GND | 地面 | |
| 11 | D2P | 陽性MIPI差分データ入力 | |
| 12 | D2N | 負のMIPI差分データ入力 | |
| 13 | GND | 地面 | |
| 14 | D3P | 陽性MIPI差分データ入力 | |
| 15 | D3N | 負のMIPI差分データ入力 | |
| 16 | GND | 地面 | |
| 17 | IOVCGCN1D.8V-3.3V | ||
| 18 | IOVCC1.8V-3.3V | アナログ電源の電源 | |
| 19 | |||
| 20 | NC | 繋がりがない | |
| 21 | NC | 繋がりがない | |
| 22 | NC | 繋がりがない | |
| 23 | NC | 繋がりがない | |
| 24 | RSTB | ピンをリセットする | |
| 25 | STBYB | 待機モード制御 | |
| 26 | NC | 繋がりがない | |
| 27 | GND | 地面 | |
| 28 | K | LED カソード | |
| 29 | K | ||
| 30 | GND | 地面 | |
| 31 | NC | 繋がりがない | |
| 32 | GND | 地面 | |
| 33 | GND | 地面 | |
| 34 | NC | 繋がりがない | |
| 35 | A について | LEDアノード | |
| 36 | A について | ||
| 37 | GND | 地面 | |
| 38 | VDD (3.3V) | アナログ電源の電源 | |
| 39 | VDD (3.3V) | ||
| 40 | NC | 繋がりがない |
絶対最大格付け
| ポイント | シンボル | 価値観 | ユニット | |
| ミン | マックス | |||
| デジタル電源電圧 | VCI | -0だった3 | 4.0 | V |
| デジタル電源電圧 | IOVCC | -0だった3 | 4.0 | V |
運用条件
| ポイント | シンボル | 価値観 | ユニット | ||
| ミン | タイプする | マックス | |||
| デジタル電源電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
| デジタル電源電圧 | IOVCC | 1.6 | - | 3.6 | V |
| 論理入力電圧 | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

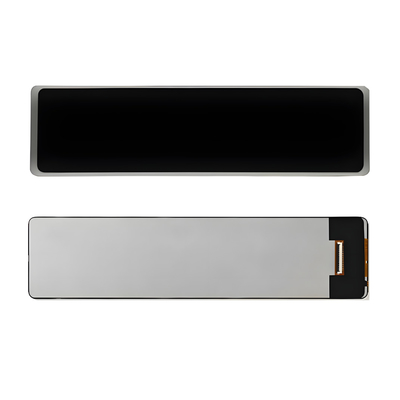

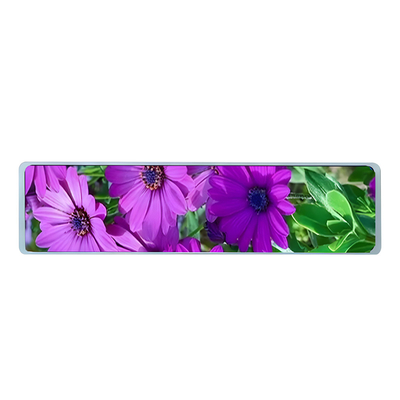

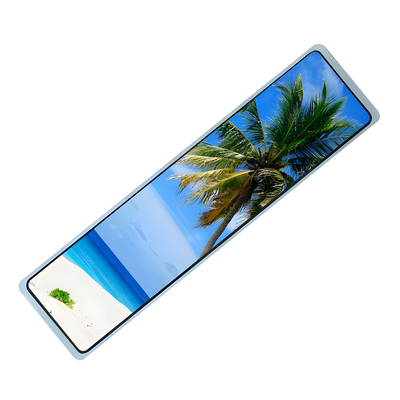

製品画像
