商品の詳細:
|
| キーワード: | 8インチTFT LCD | 決議: | 1920年*1200年 |
|---|---|---|---|
| インターフェース: | LVDS | ピン: | 45のピン |
| タッチスクリーン: | 入手可能/オプション | 表面の光: | 1200 cd/m2 (ニット) |
| LEDの寿命: | 40千時間 | 見る方向: | すべての視野角 |
| 接続: | コネクタタイプ | 作業温度: | 30°Cから+85°C |

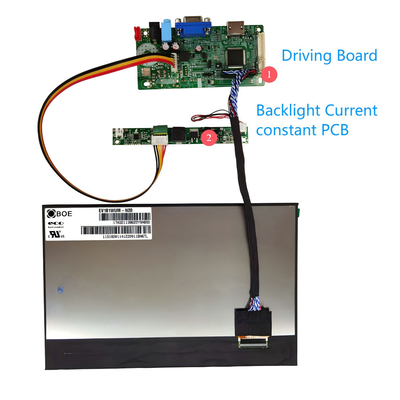

| ドライブボード: | 入手可能/オプション | LED電流常数: | 入手可能/オプション |
| 準拠性: | REACHとRoHSに準拠している | 証明: | ISO9001:2015 / ISO14000:2015 |
| ハイライト: | 自動車級のTFTタッチスクリーン,高解像度のTFTタッチスクリーン,8インチ TFT LCD IPS ディスプレイ |
||
データシート ダウンロード
この商品についてSFTO800BD-7218AN
自動車用 8 インチ TFT LCD IPS ディスプレイ SFTO800BD-7218ANは,自動車業界における高解像度ビジュアル技術の新しい基準を設定しています.鮮明な画像と鮮やかな色を 提供するように設計されていますこのディスプレイは車内のインフォテインメントシステム,ナビゲーションディスプレイ,ダッシュボード機器など 様々な用途に最適ですフルHD解像度と先進的なIPS技術で異なる照明条件下で 特別な眺めを 保証します
高解像度FHDディスプレイ:Full HD解像度1920x1200ピクセル (16:10) を提供し,このディスプレイは鮮明で詳細な画像を提供し,グラフィックとテキストの明確性を向上させます.
IPS技術: In-Plane Switching (IPS) 技術は,より広い視角 (最大178度) とよりよい色再生を促進します.乗客や運転手があらゆる角度から一貫して正確な色を体験できるようにします.
厳格な自動車基準を満たすために設計された このディスプレイは 極端な温度,振動,湿度も.
タッチスクリーンインターフェース:USBインターフェイス容量タッチ技術により,メニューをナビゲートし,アプリケーションを制御し,システムと直感的に関わることができます.
高明さとコントラスト:高明度のレベル (1200ニットまで) で,ディスプレイは直接太陽光では非常に可視であり,一日中運転条件に適しています.強化されたコントラスト比は,より没入的な体験のために,暗い黒と明るい白を保証します.
低消費電力: エネルギー効率を考慮して設計されたこのディスプレイは,高性能で低消費電力電気自動車とハイブリッド車両のバッテリー消費量を減らすこと.
シームレスな統合: 8インチディスプレイのコンパクトなデザインにより,柔軟なマウントと接続オプションで,既存の自動車のダッシュボードとシステムに簡単に統合できます.
耐久性と信頼性: 私たちのディスプレイは耐久性があり,連続使用で5万時間以上の寿命で,車両の寿命を通して動作し続けることを保証します.
自動車グレード 8 インチ TFT LCD IPS ディスプレイSFTO800BD-7218AN高解像度のタッチディスプレイを搭載し,自動車の技術強化を希望するメーカーや開発者にとって理想的な選択肢です.,幅広い視角と自動車コンプライアンスにより 現代の自動車用途の 優れたソリューションとなっています耐久性を兼ね備えた 最先端技術で 自動車ディスプレイの未来を体験してくださいユーザーへの関わり
特徴
| パラメータ | 仕様 | ユニット | コメント |
| 輪郭のサイズ | 181.7 (H) ×119.8 (V) ×5.5 (T) | mm | 霧 |
| アクティブ エリア | 172.224 (H) ×107.640 (V) | mm | 注記 11 |
| 亮度 | 1000〜1200 | cd/m2 | - |
| ピクセル数 | 1920 ((H) xRGB×1200 (V) | ピクセル | - |
| ピクセルピッチ | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| ピクセル配置 | RGB垂直ストライプ | - | - |
| 色を表示する | 16.7M | - | - |
| 色域 | 70% (最低),75% (典型) | CF @C ライト | |
| 表示モード | 通常は黒 | - | - |
| 見る方向 | 85/85/85/85 (タイプ) 80/80/80/80 (ミニ) | デグ | CR>=10 |
| 体重 | TBD | グラム | - |
| インターフェース | 2ポートのLVDS ((8bit) | - | - |
| IC | FL5893DA | 注記 12 |
注記 11H:横の長さ,V:垂直の長さ
注記 12: この製品用の互換ICは,FL5893DAが含まれます.ICメーカーと連絡し,それらのいずれかを選択するときにそれを確認してください.ICについての情報については,参照のためにのみ仮定します.
機械図
ピン説明
| 違う 違う | シンボル | 機能 | 違う 違う | シンボル | 機能 |
| 1 | VLED | LED バックライト (カソード) の電源 | 24 | GND | 地面 |
| 2 | VLED | LED バックライト (カソード) の電源 | 25 | OLV2P | LVDS差分データ入力 陽性 |
| 3 | VLED+ | LED バックライト (アンード) の電源 | 26 | OLV2N | LVDS差分データ入力 |
| 4 | VLED+ | LED バックライト (アンード) の電源 | 27 | GND | 地面 |
| 5 | NC | 繋がりがない | 28 | OLVCLKP | LVDS差分データ入力 陽性 |
| 6 | GND | 地面 | 29 | OLVCLKN | LVDS差分データ入力 |
| 7 | ELV3P | LVDS差分データ入力 陽性 | 30 | GND | 地面 |
| 8 | ELV3N | LVDS差分データ入力 | 31 | OLV1P | LVDS差分データ入力 陽性 |
| 9 | GND | 地面 | 32 | OLV1N | LVDS差分データ入力 |
| 10 | ELV2P | LVDS差分データ入力 陽性 | 33 | GND | 地面 |
| 11 | ELV2N | LVDS差分データ入力 | 34 | OLV0P | LVDS差分データ入力 陽性 |
| 12 | GND | 地面 | 35 | OLV0N | LVDS差分データ入力 |
| 13 | ELVCLKP | LVDS差分データ入力 陽性 | 36 | GND | 地面 |
| 14 | ELVCLK N | LVDS差分データ入力 | 37 | I2C _SDA | I2Cのデータ入力/出力 (このピンを開けるようにしてください) |
| 15 | GND | 地面 | 38 | I2C _SCL | I2Cの時計信号は,このピンを開いてください. |
| 16 | ELV1P | LVDS差分データ入力 陽性 | 39 | VDD_OTP | OTP回路の電源は,このピンを開いてください. |
| 17 | ELV1N | LVDS差分データ入力 | 40 | EEPEN | ピンだけ試してください. |
| 18 | GND | 地面 | 41 | VDDIN | 電源 |
| 19 | ELV0P | LVDS差分データ入力 陽性 | 42 | VDDIN | 電源 |
| 20 | ELV0N | LVDS差分データ入力 | 43 | VDDIN | 電源 |
| 21 | GND | 地面 | 44 | VDDIN | 電源 |
| 22 | OLV3P | LVDS差分データ入力 陽性 | 45 | VDDIN | 電源 |
| 23 | OLV3N | LVDS差分データ入力 |
オプティカル仕様
| パラメータ | シンボル | 条件 | ミン | タイプする | マックス | ユニット | コメント | |
|
視角範囲 |
横軸 |
Θ3 |
CR > 10 |
80 | 85 | - | デグ |
注記61 |
| Θ9 | 80 | 85 | - | デグ | ||||
|
垂直 |
Θ12 | 80 | 85 | - | デグ | |||
| Θ6 | 80 | 85 | - | デグ | ||||
| コントラスト比 | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF 注記 6.2/63 |
||
| 細胞伝播 | トル | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C ライトノート64 |
||
| レイ | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| ジ | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| による | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| ワイ | 0.318 | 0.338 | 0.358 | |||||
| 色域 | Θ = 0 | 70 | 75 | - | % | |||
| 応答時間 | トル+Tf |
Ta=25 C Θ = 0 |
- |
30 | 35 | ms | 注記65 | |
信頼性試験パラメータ
| 違う | ポイント | 条件 |
| 1 | 高温貯蔵試験 (HTS) | 85°C 240時間 動作しない |
| 2 | 低温貯蔵試験 (LTS) | -30°C 240時間 動作しない |
| 3 | 高温操作試験 (HTO) | 85°C 240時間稼働 |
| 4 | 低温動作試験 (LTO) | -30°C 240時間稼働 |
| 5 | 熱湿度 動作試験 (THO) | 60°C/90%RH, 240時間,稼働 |
| 6 | 熱循環貯蔵試験 (TST) | -30~80°C,100サイクル,1時間/サイクル,動作しない |
|
7 |
画像貼り付け |
5*5 パターン,1時間 25°C±2°Cチェック パターン グレー127 3分後,壁は完全に切断されなければなりません. |

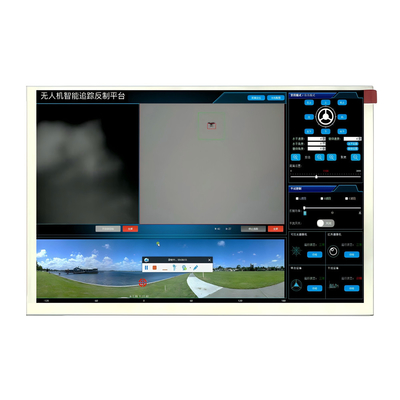

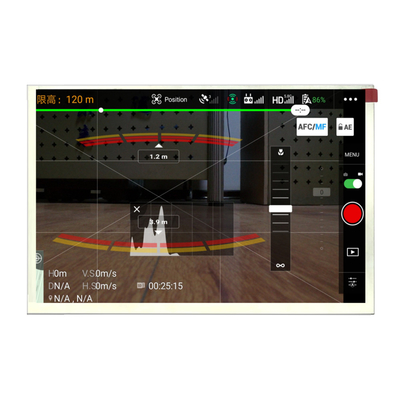

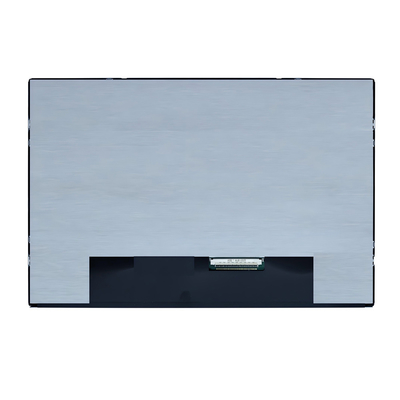

製品画像
