商品の詳細:
|
| 製品: | 0.85インチ TFT LCD ディスプレイ | 決議: | 128x128ピクセル |
|---|---|---|---|
| ドライバーIC: | GC9107 | ディム・スクリーン: | 17.58 (H) x 20.82 (V) x1.5 (D) (mm) |
| タッチスクリーン: | 接触なし | 見る方向: | すべての視角 IPS |
| インターフェース: | SPI | ピン番号: | 12ピン (カスタマイズ可能) |
| 表面の光: | 260 cd/m2 (ニット) | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.85インチ TFT LCD ディスプレイ,SPIインターフェイスTFT LCD表示,128*128 ピクセル TFT LCD ディスプレイ |
||

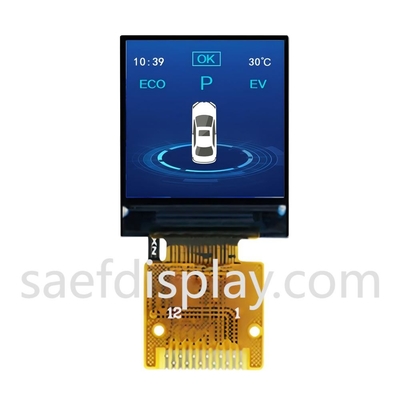

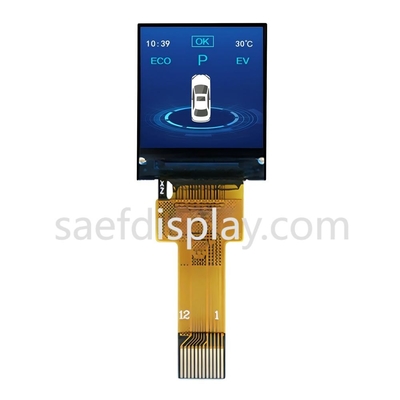

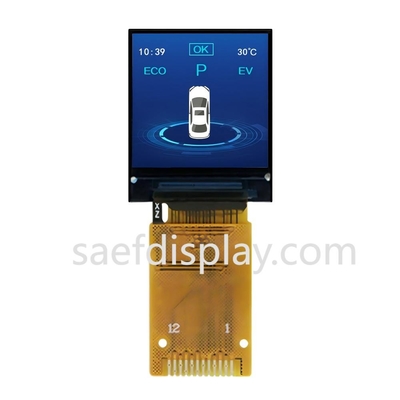

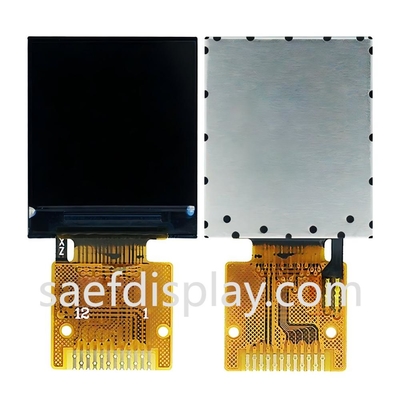

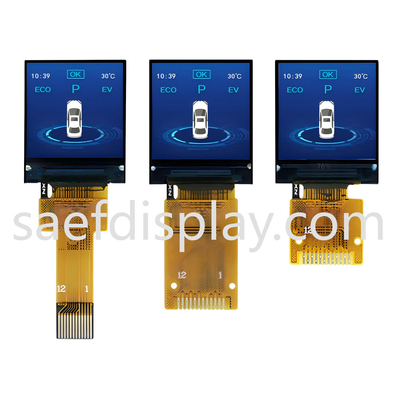

0.85インチ TFT LCD ディスプレイを紹介 - コンパクトな可視化のための解決策
高解像度の小さなTFTLCDディスプレイで プロジェクトを向上させてください85 インチ の 画面 は,コンパクト な 形状 で 鮮やかな 色 と 鮮明 な 画像 を 提供 する よう 設計 さ れ て い ますウェアラブルからIoTデバイスまで 様々な用途に最適です
1コンパクトで軽量
2高解像度
3SPIインターフェース:
4すべての視角:
5低電力消費:
6汎用的な用途:
空間と効率が第一に求められるプロジェクトに最適なソリューションです 活気のあるディスプレイ,使いやすいSPIインターフェース開発者や技術者にとって最高の選択肢です.
最先端のディスプレイ技術でプロジェクトを向上させる準備はできましたか? 今日,私たちの小型TFT液晶ディスプレイで可能性を探索してください!
一般仕様
| 違う | ポイント | 内容 | ユニット |
| 1 | LCD サイズ | 0.85インチ (斜面) | - |
| 2 | 表示モード | 通常は黒 | - |
| 3 | 決議 | 128 ((H) RGB × 128 ((V) | - |
| 4 | ドットピッチ | 0.1188 (H) × 0.1188 (V) mm | - |
| 5 | アクティブエリア | 15.2064 (H) × 15.2064 (V) mm | - |
| 6 | モジュールサイズ | 17.58 (H) x 20.82 (V) x1.5 (D) mm |
- |
| 7 | 色配列 | RGB V垂直ストライプ |
- |
| 8 | インターフェース | SPI4 LINE |
- |
| 9 | ドライブIC | GC9107 |
- |
| 10 | 照明度 (cd/m2) | 260 (TYP) | |
| 11 | 見る方向 | 全面表示 | |
| 12 | バックライト | 1 白いLED | |
| 13 | オペレーティングテンパー | -20°C~+70°C | °C |
| 14 | 貯蔵温度 | -30°C~+80°C | °C |
| 15 | 体重 | TBD | g |
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 |
| 1 | GND | 地面 |
| 2 | LEDK | バックライトのカソード |
| 3 | LEDA | バックライトのアンード |
| 4 | VDD | アナログ用の電源 (2.8V-3.3V) |
| 5 | GND | 地面 |
| 6 | GND | 地面 |
|
7 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 8 | CS |
チップ選択ピン (低調で有効) |
| 9 | SCL | シリアルクロックピン |
| 10 | SDA | シリアルデータ入力 |
| 11 | リセット | LCM リセットピン |
| 12 | GND | 地面 |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気仕様
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
30000 | 40000 |
- そうだ |
時間 |
オプティカル仕様
| ポイント | シンボル | 測定条件 | ミン | タイプする | マックス | ユニット | |
| 応答時間 | トル+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
視角 |
θ |
φ = 0o | 25 oC | - | 80 | - |
レベル |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| コントラスト比 | CR | - | 25 oC | 800 | 1200 | - | - |
|
CIE 座標の色 |
ホワイト | X について | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| 赤色 | X について | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
緑色 |
X について | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
青い |
X について | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| 伝達力 (偏振器付き) |
- そうだ |
- そうだ |
- |
3.5 | 4.5 |
- |
% |
設備と証明書
