商品の詳細:
|
| 製品: | 0.85インチ TFT LCD ディスプレイ | 決議: | 128x128ピクセル |
|---|---|---|---|
| ドライバーIC: | GC9107 | ディム・スクリーン: | 17.58 (H) x 20.82 (V) x1.46 (D) (mm) |
| タッチスクリーン: | 接触なし | 見る方向: | すべての視角 IPS |
| インターフェース: | SPI | ピン番号: | 12ピン (カスタマイズ可能) |
| 表面の光: | 260 cd/m2 (ニット) | バックライトタイプ: | 白いLED |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 0.85インチ IPS TFT LCD ディスプレイ,128x128 IPS TFT LCD ディスプレイ |
||
この項目について 0.85インチ IPS TFT LCD ディスプレイ SFTO085JY-7247AN
一般仕様
| 違う | ポイント | 内容 | ユニット |
| 1 | LCD サイズ | 0.85インチ (斜面) | - |
| 2 | 表示モード | 通常は黒 | - |
| 3 | 決議 | 128 ((H) RGB × 128 ((V) | - |
| 4 | ドットピッチ | 0.1188 (H) × 0.1188 (V) mm | - |
| 5 | アクティブエリア | 15.2064 (H) × 15.2064 (V) mm | - |
| 6 | モジュールサイズ | 17.58 (H) x 20.82 (V) x1.5 (D) mm |
- |
| 7 | 色配列 | RGB V垂直ストライプ |
- |
| 8 | インターフェース | SPI4 LINE |
- |
| 9 | ドライブIC | GC9107 |
- |
| 10 | 照明度 (cd/m2) | 260 (TYP) | |
| 11 | 見る方向 | 全面表示 | |
| 12 | バックライト | 1 白いLED | |
| 13 | オペレーティングテンパー | -20°C~+70°C | °C |
| 14 | 貯蔵温度 | -30°C~+80°C | °C |
| 15 | 体重 | TBD | g |
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 |
| 1 | GND | 地面 |
| 2 | LEDK | バックライトのカソード |
| 3 | LEDA | バックライトのアンード |
| 4 | VDD | アナログ用の電源 (2.8V-3.3V) |
| 5 | GND | 地面 |
| 6 | GND | 地面 |
|
7 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 8 | CS |
チップ選択ピン (低調で有効) |
| 9 | SCL | シリアルクロックピン |
| 10 | SDA | シリアルデータ入力 |
| 11 | リセット | LCM リセットピン |
| 12 | GND | 地面 |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気仕様
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
30000 | 40000 |
- そうだ |
時間 |

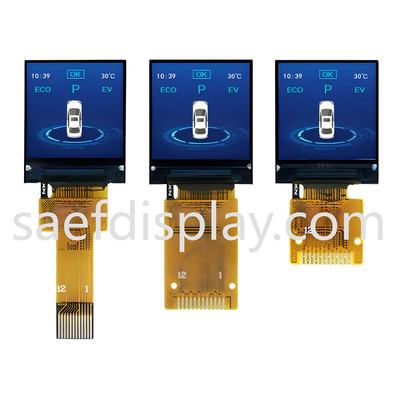

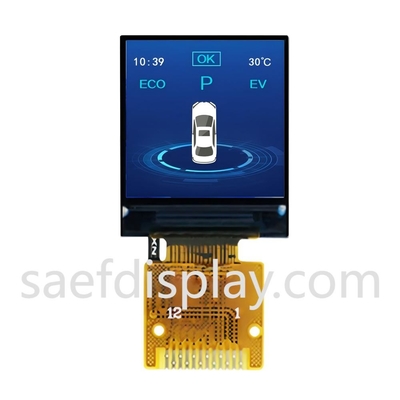

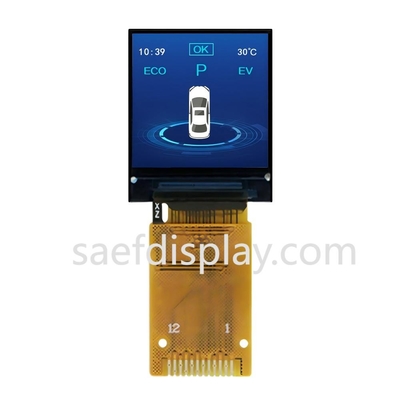

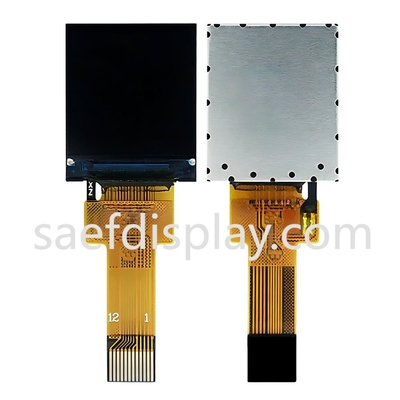

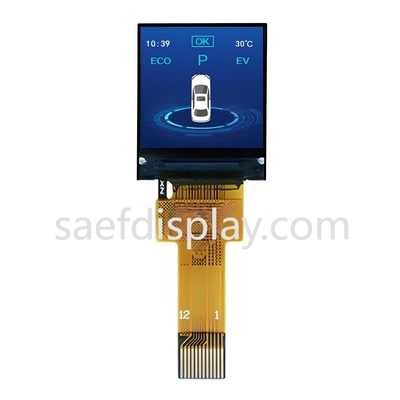

製品画像
設備と証明書
