商品の詳細:
|
| 表示タイプ: | 工業用TFTLCD | スクリーンサイズ: | 15.6インチ (365.72×220.39mm ベゼル) |
|---|---|---|---|
| 決議: | 1920×1080 FHD (0.179mm ピクセルピッチ) | 最大の明るさ: | 1500 cd/m² (Typ) |
| 視野角: | 85°/85°/85°/85° (CR≥10) | 作業温度: | -30°Cから+85°C (広温認証) |
| インターフェース: | 40ピン 2ch LVDS (I-PEX 20455-040E) | 電源入力: | 3.3V DC ±10% (4Wタイプ,最大5W) |
| コントラスト比: | 800:1 (型) | バックライト: | 外部LEDライトバー |
| LED 寿命: | 24.35W,5万時間の寿命 | 色域: | 72% NTSC |
| アプリケーション: | HMI,屋外機械,自動車,医療 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1500ニット産業用TFT液晶ディスプレイ,LVDS インダストリアル TFT LCD ディスプレイ |
||
過酷な産業環境向けに設計
SFTO1560RX-7312ANは、過酷な条件下でも使用できる15.6インチ高輝度TFT LCDです。1500nitsの輝度と-30℃～85℃の動作温度により、直射日光下や極寒の環境でも妥協のない視認性を実現します。建設機械、工場自動化、屋外キオスクに最適です。
産業グレードの堅牢性
軍用グレードの耐久性：100回の熱衝撃サイクル、10～55Hzの振動試験、±12kVのESD保護で検証済み。
50,000時間のLEDバックライト：45.1V入力の外部ライトバー（IP67オプション）により、メンテナンスを最小限に抑えます。
耐薬品性表面：3H硬化アンチグレアコーティングにより、工業用洗浄剤に耐えます。
スマートな統合機能
プラグ＆プレイLVDSインターフェース：柔軟な取り付けのためのリバーススキャン制御を備えた40ピンコネクタ（I-PEX 20455）。
画像保持ゼロ：DE専用信号モードにより、24時間365日の運用中の焼き付きを防止します。
低消費電力設計：3.3Vで4W（標準）の消費電力により、システムの熱負荷を軽減します。
グローバル展開の認証取得
• EU RoHS/REACH準拠
• ISO 9001（品質）および14001（環境）認証取得
• 1年間の機能保証
業界での信頼:
✅ 重機：掘削機の制御パネル、農業用ディスプレイ
✅ 輸送：航空機のダッシュボード、船舶航行システム
✅ 医療：診断機器、ポータブルモニター
✅ エネルギー：石油掘削装置のHMI、太陽光発電所の制御端末
カスタマイズのリクエスト: お問い合わせ sales2@saef.com.cn IP定格バージョン、タッチスクリーン統合、またはカスタムベゼルについては、こちらまでご連絡ください。
仕様
| 項目 | 仕様 | 単位 |
| 画面サイズ | 15.6インチ実対角 | |
| ベゼル開口部 | 365.72x220.39x12.5 | mm |
| 画素数 | 1920 x R.G.B. x 1080 | ピクセル |
| ピクセルピッチ | 0.17925 (H) x 0.17925 (V) | mm |
| 表示エリア | 344.16x193.59 | mm |
| 表示色 | 16.7M | 色 |
| 透過モード | ノーマリーブラック | - |
| 表面処理 | AGタイプ、3Hハードコーティング、 | - |
| 消費電力 | 総セル | |
| TC | 8100 | k |
| NTSC | 72 (Typ) | % |
外形寸法
インターフェースピン定義
| ピン | 名前 | 説明 |
| 1 | NC | 未接続、このピンはオープンにしてください |
| 2 | NC | 未接続、このピンはオープンにしてください |
| 3 | NC | 未接続、このピンはオープンにしてください |
| 4 | NC | 未接続、このピンはオープンにしてください |
| 5 | NC | 未接続、このピンはオープンにしてください |
| 6 | NC | 未接続、このピンはオープンにしてください |
| 7 | NC | 未接続、このピンはオープンにしてください |
| 8 | NC | 未接続、このピンはオープンにしてください |
| 9 | NC | 未接続、このピンはオープンにしてください |
| 10 | NC | 未接続、このピンはオープンにしてください |
| 11 | LCD_VCC | LCDロジックおよびドライバ電源3.3V |
| 12 | LCD_VCC | LCDロジックおよびドライバ電源3.3V |
| 13 | LCD_VCC | LCDロジックおよびドライバ電源3.3V |
| 14 | NC | 未接続、このピンはオープンにしてください |
| 15 | NC | 未接続、このピンはオープンにしてください |
| 16 | NC | 未接続、このピンはオープンにしてください |
| 17 | REV_SCAN |
Low → 通常モード。 High → 水平および垂直リバーススキャン |
| 18 | RXO0- | 負のLVDS差動データ入力。チャネルO0（奇数） |
| 19 | RXO0+ | 正のLVDS差動データ入力。チャネルO0（奇数） |
| 20 | RXO1- | 負のLVDS差動データ入力。チャネルO1（奇数） |
| 21 | RXO1+ | 正のLVDS差動データ入力。チャネルO1（奇数） |
| 22 | RXO2- | 負のLVDS差動データ入力。チャネルO2（奇数） |
| 23 | RXO2+ | 正のLVDS差動データ入力。チャネルO2（奇数） |
| 24 | LCD GND | LCDロジックおよびドライバグランド |
| 25 | RXOC- | 負のLVDS差動クロック入力。（奇数） |
| 26 | RXOC+ | 正のLVDS差動クロック入力。（奇数） |
| 27 | LCD GND | LCDロジックおよびドライバグランド |
| 28 | RXO3- | 負のLVDS差動データ入力。チャネルO3（奇数） |
| 29 | RXO3+ | 正のLVDS差動データ入力。チャネルO3（奇数） |
| 30 | RXE0- | 負のLVDS差動データ入力。チャネルE0（偶数） |
| 31 | RXE0+ | 正のLVDS差動データ入力。チャネルE0（偶数） |
| 32 | RXE1- | 負のLVDS差動データ入力。チャネルE1（偶数） |
| 33 | RXE1+ | 正のLVDS差動データ入力。チャネルE1（偶数） |
| 34 | LCD GND | LCDロジックおよびドライバグランド |
| 35 | RXE2- | 負のLVDS差動データ入力。チャネルE2（偶数） |
| 36 | RXE2+ | 正のLVDS差動データ入力。チャネルE2（偶数） |
| 37 | RXEC- | 負のLVDS差動クロック入力。（偶数） |
| 38 | RXEC+ | 正のLVDS差動クロック入力。（偶数） |
| 39 | RXE3- | 負のLVDS差動データ入力。チャネルE3（偶数） |
| 40 | RXE3+ | 正のLVDS差動データ入力。チャネルE3（偶数） |

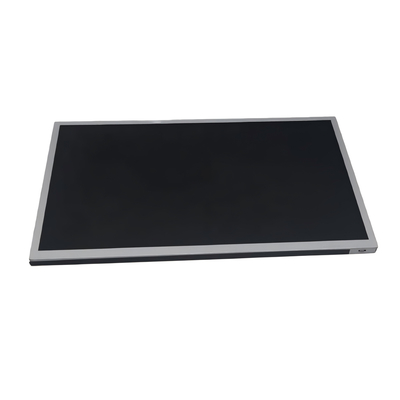

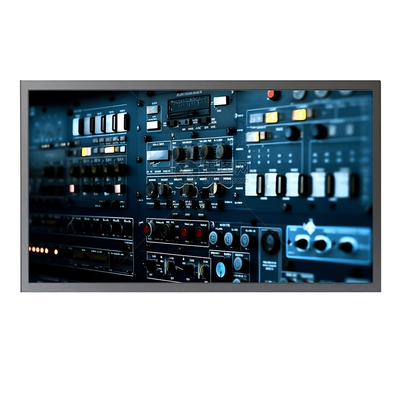

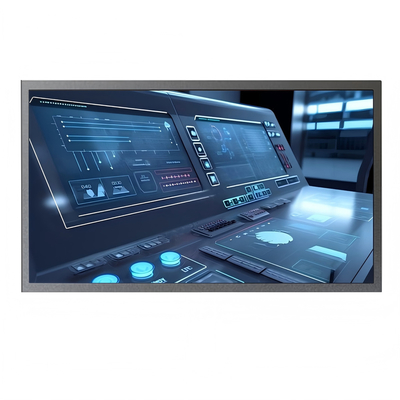

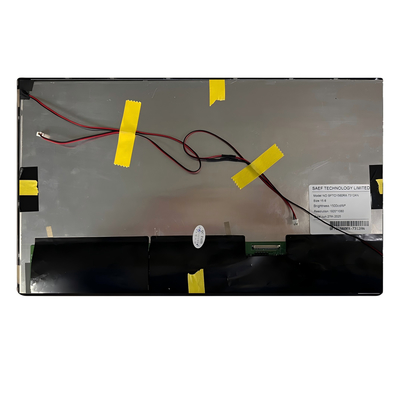

製品画像
