商品の詳細:
|
| 表示タイプ: | eDPインターフェース搭載産業用TFT LCD | 画面サイズ: | 15.6インチ 縦 |
|---|---|---|---|
| 解決: | FHD 1920 x 1080 (RGB垂直ストライプ) | 輝度: | 1000 cd/m2 (中央照明度) |
| 動作温度。: | -20℃～+70℃ | 電源入力: | 3.3V DC ±10% (最大0.891W) |
| インタフェース: | 30ピンeDP (I-PEX 20455-030E) | バックライトシステム: | 外部LEDドライバー (45.1Vタイプ,540mA) |
| カラーパフォーマンス: | 69% カラー・ギャム, 16.7M カラー (6bit+FRC) | 視野角: | 80°+水平/垂直 (CR≥10) |
| コネクタ: | eDP入力 + BL出力 (MSK24022P10A) | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 1000nits TFT LCD ディスプレイ,太陽光で読み取り可能な TFT LCD ディスプレイ,工業用eDP TFT LCDディスプレイ |
||
要求の厳しい産業環境向け高視認性ディスプレイ
SFTO1560BD-7246A3Nは、過酷な条件下での信頼性を追求して設計された15.6インチTFT LCDです。1000nitsの輝度と-20℃～+70℃の動作温度範囲により、直射日光下や極寒の環境でも鮮明な視認性を実現します。工場自動化、屋外設備、医療機器に最適です。主な産業上の利点
堅牢な接続性：
AUXチャネルサポート（VESA DisplayPort 1.2準拠）を備えたeDPインターフェースにより、統合が容易になります。インテリジェントな電力管理：
50Hz省電力モードにより、機能を損なうことなく消費電力を15%削減します。軍用グレードの耐久性：
100回の熱衝撃サイクルと240時間の湿度試験（60℃/90%RH）で検証済みです。画像残像ゼロ：
信号損失時に自動的に黒ビデオを生成し、画面の完全性を保護します。技術的優位性
精密な色：
6ビット+FRC技術による69%の色域と1670万色。フリッカーフリー調光：
均一なバックライトを実現する電流バランスを備えたPWM制御（1～2KHz）。容易な統合：
ホットプラグ検出（HPD）とリバーシブル電源シーケンスのサポート。EU/US市場向け認証取得済み
• RoHS 2011/65/EU & REACH 準拠
• ISO 9001:2015 品質マネジメントシステム認証取得
• 1年間の機能保証
最適用途：
産業用制御パネル：CNC工作機械、ロボットインターフェース
IP65密閉バージョン、静電容量式タッチオプション、またはカスタムベゼルデザインについては、sales2@saef.com.cnまでお問い合わせください。仕様
項目
| 項目 | 単位 | 単位 |
| 15.6インチ対角 | - | |
| ドライバエレメント | a-si TFTアクティブマトリックス | - |
| 画素数 | 1920 x R.G.B. x 1080 | ピクセル |
| 画素ピッチ | 0.17925 (H) x 0.17925 (V) | mm |
| 画素配列 | RGB垂直ストライプ | - |
| 表示色 | 1670万 | 色 |
| 透過モード | ノーマリーブラック | - |
| 表面処理 | ハードコーティング（3H）、アンチグレア | - |
| 消費電力 | セル0.891W（最大） | - |
|
動作温度 |
-20℃～+70℃ | ℃ |
|
保管温度 |
-30℃～+80℃ | ℃ |
外形寸法
インターフェースピン定義
| ピン | 記号 | 説明 |
| 1 | NC | 未接続（LCDテスト用予約） |
| 2 | H_GND | 高速グラウンド |
| 3 | ML1- | 補完信号-レーン1 |
| 4 | ML1+ | 真信号-メインレーン1 |
| 5 | H_GND | 高速グラウンド |
| 6 | ML0- | 補完信号-レーン0 |
| 7 | ML0+ | 真信号-メインレーン0 |
| 8 | H_GND | 高速グラウンド |
| 9 | AUX+ | 真信号-補助チャネル |
| 10 | AUX- | 補完信号-補助チャネル |
| 11 | H_GND | 高速グラウンド |
| 12 | VCCS | 電源+3.3V（標準） |
| 13 | VCCS | 電源+3.3V（標準） |
| 14 | NC | 未接続（LCDテスト用予約） |
| 15 | GND | グラウンド |
| 16 | GND | グラウンド |
| 17 | HPD | ホットプラグ検出 |
| 18 | BL_GND | BLグラウンド |
| 19 | BL_GND | BLグラウンド |
| 20 | BL_GND | BLグラウンド |
| 21 | BL_GND | BLグラウンド |
| 22 | LED_EN | LEDコンバータのBLイネーブル信号 |
| 23 | LED_PWM | LEDコンバータのPWM調光制御信号 |
| 24 | NC | 未接続（LCDテスト用予約） |
| 25 | NC | 未接続（LCDテスト用予約） |
| 26 | LED_VCCS | BL電源 |
| 27 | LED_VCCS | BL電源 |
| 28 | LED_VCCS | BL電源 |
| 29 | LED_VCCS | BL電源 |
| 30 | NC | 未接続（LCDテスト用予約） |
電気的仕様（オープンセル）
| 項目 | 記号 | 値 | 単位 | |
| 最小 | 最大 | |||
| 電源電圧 | VCCS | -0.3 | +4.0 | V |
| ロジック入力電圧 | VIN | -0.3 | VCCS+0.3 | V |
| コンバータ入力電圧 | LED_VCCS | -0.3 | 26.0 | V |
| コンバータ制御信号電圧 | LED_PWM, | -0.3 | 5.0 | V |
| コンバータ制御信号電圧 | LED_EN | -0.3 | 5.0 | V |
電気的特性
| パラメータ | 記号 | 値 | 単位 | |||
| 最小 | 標準 | 最大 | ||||
| 電源電圧 | VCCS | 3.0 | 3.3 | 3.6 | V | |
| リップル電圧 | VRP | - | 50 | 150 | mV | |
| 突入電流 | IRUSH | 0 | - | 1.5 | A | |
|
電源電流 |
モザイク |
lVCCS |
210 | 240 | 270 | mA |
| 黒 | 190 | 220 | 250 | mA | ||
| H 1ラインストライプ | 450 | 550 | 650 | mA | ||
| HPDプルロー抵抗 | RHPD | 30K | - | 100K | オーム | |
| HPD | 高レベル | VHHPD | 2.25 | - | 2.75 | V |
| 低レベル | VLHPD | 0 | - | 0.4 | V | |
LEDコンバータ仕様
|
パラメータ |
記号 |
値 |
単位 |
|||
| 最小 | 標準 | 最大 | ||||
| コンバータ入力電源電圧 | LED_VCCS | 5 | 12 | 21 | V | |
| コンバータ突入電流 | ILED_VCCSRUSH | 0 | - | 1.5 | A | |
|
LED_EN制御 レベル |
バックライトオン | VHLED_EN | 2.2 | - | 5.0 | V |
| バックライトオフ | VLLED_EN | 0 | - | 0.6 | V | |
| LED_ENプルロー抵抗 | RLED_EN | 30K | - | 100K | オーム | |
|
PWM制御レベル |
PWM高レベル | VHPWM | 2.2 | - | 5.0 | V |
| PWM低レベル | VLPWM | 0 | - | 0.6 | V | |
| PWMプルロー抵抗 | RPWM | 30K | - | 100K | オーム | |
| PWM制御デューティ比 | 1 | - | 100 | % | ||
| PWM制御許容リップル電圧 | VPWM_pp | 0 | - | 100 | mV | |
| PWM制御周波数 | fPWM | 190 | - | 2K | Hz | |
| LED電力電流 | LED_VCCS=Typ | ILED | - | 270 | 300 | mA |
|
コンバータ出力 |
電圧 | VL | 15 | 31 | V | |
| 各チャネルの電流 | - | 18 | 19 | 20 | mA | |
光学特性
| 項目 | 記号 | 条件 | 最小 | 標準 | 最大 | 単位 | |
|
色 色度 (CIE 1931) FOGのみ C-light付き |
赤 | Rx |
θx=0., θY =0. R=G=B=255 グレースケール |
Typ - 0.03 |
0.658 |
Typ + 0.03 |
- |
| Ry | 0.328 | ||||||
| 緑 | Gx | 0.275 | |||||
| Gy | 0.574 | ||||||
| 青 | Bx | 0.143 | |||||
| By | 0.092 | ||||||
| 白 | Wx | 0.314 | |||||
| Wy | 0.361 | ||||||
| 色域 | C.G | 64 | 69 | - | % | ||
| 中心透過率 | T% | 3.83 | 4.39 | - | % | ||
| コントラスト比 | CR | 800 | 1000 | - | - | ||
| 応答時間 | TR +TF | θx=0., θY =0. | - | 25 | 30 | ms | |
|
視野角 |
水平 |
CR>10 |
80 | - | - |
度 |
|
| - | 80 | - | - | ||||
| 垂直 | y+ | 80 | - | - | |||
| - | 80 | - | - | ||||

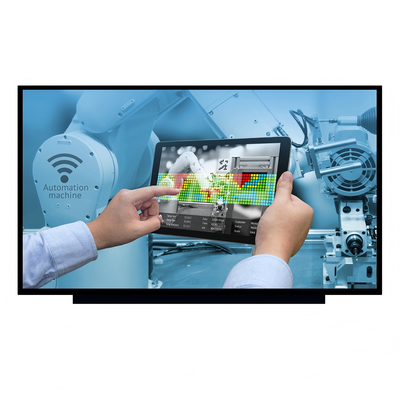

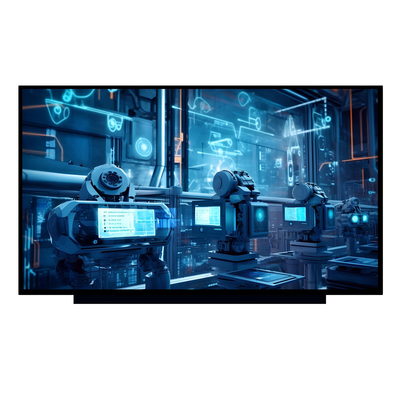

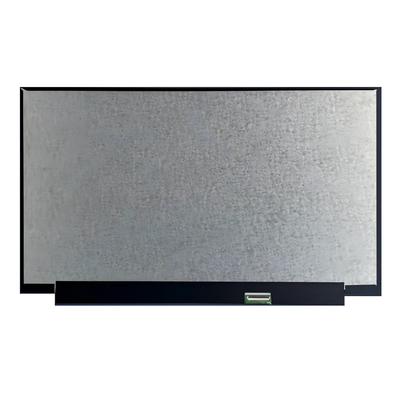

製品画像
