商品の詳細:
|
| モデル番号: | SFTO2150RX-7320AN | 画面サイズ: | 21.5インチ対角 (546.1 mm) |
|---|---|---|---|
| 解決: | 1920×1080 ピクセル (RGBストライプ) | 輝度: | 500 cd/m2 |
| 動作温度。: | -30°Cから+80°C | コントラスト比: | 10001 (タイプ) |
| インタフェース: | 2チャネルLVDS (2ピクセル/クロック) | 消費電力: | 20.96W |
| 応答時間: | 14ms GTG (Gray-to-Gray) | 表示角度: | 全方向 89° (CR>10) |
| バックライト: | 50,000時間 | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 500ニット産業用TFT LCD,FHD産業用TFT LCD,21.5インチ産業用TFT LCD |
||
極度の環境のためのミッション・クリティカル・インダストリアル・ディスプレイ
についてSFTO2150RX-7320AN産業自動化,医療画像,輸送システムにおける信頼性の基準を設定します 500ニット高明さとFHD解像度で直射日光や低温の条件下でも鮮明な映像を表示します.
エンジニアリング の 主要 な 利点
✅ 軍用 耐久 性
北極から砂漠の温度 (-30°C~80°C) で動作する
50Gの機械ショックに耐える (IEC 60068-2-27)
240時間湿度操作 @50°C/80%RH
✅ 産業接続性
2チャネルLVDSインターフェース (JAE FI-X30Hコネクタ)
DEのみのタイミングモード @74.25MHz
6ビット+ハイFRC (16.7M色)
✅ ダウンタイムゼロデザイン
50,000hr LEDバックライト (7020チップ,10S6P×2)
< 300mV の入力波紋耐性
±8kV接触ESD保護 (IEC 61000-4-2)
工業用品 / 工業用品
ウォートン・アンド・ギャランティ / メンテナンス・アンド・ギャランティ
Lebensdauer: 50.000 Stunden LED-Betrieb (@25°C)
Bildschirmeinbrennen防止: スリープモード 30分間の不活性後
保証: 1 年 機能代用
ESD-Schutz: IPM-verpackt mit leitfähiger Folie (ESD-Schutz:IPM-verpackt mit leitfähiger Folie) について説明する
カスタマイズ要求
連絡先販売2@saef.com.cnIP65 密封版,容量感触オプション,またはカスタムベーゼル設計
仕様
| ポイント | 仕様 | ユニット |
| アクティブ画面サイズ | 21.5 | インチ |
| ピクセル数 | 1920×1080 | ピクセル |
| ディスプレイエリア | 476.64 (H) × 268.11 (V) | mm |
| ベゼル開口 | 479.84 (H) x 271.3 (V) | mm |
| 図面の次元 | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
| ライトランス ホワイト | 500 (中心1点,タイプ) | cd/m2 |
| 電源入力電圧 | 12 (種類) | V |
| 電源の電圧 | 5.0 (タイプ) | V |
| 電力消費量 | 合計 = 20.96 (タイプ) | W |
| コントラスト比 | 1000:1 | - そうだ |
| 応答時間 | 14 (タイプ) (GからG) | ms |
| 色温 | TBD | K |
| 体重 | TBD (タイプ) | キロ |
| 動作温度 | -30 ~ 80 | °C |
| 貯蔵温度 | -30 ~ 85 | °C |
オプティカル特性
| パラメータ | シンボル | 条件 | ミン | タイプする | マックス | ユニット | ||
|
視角 範囲 |
横軸 |
Θ3 |
CR > 10 |
85 | 89 | - | デグ | |
| Θ9 | 85 | 89 | - | デグ | ||||
|
垂直 |
Θ12 | 85 | 89 | - | デグ | |||
| Θ6 | 85 | 89 | - | デグ | ||||
| 照明 コントラスト比 | CR |
Θ = 0 となります (中央) 普通 観る 角度 |
450 | 500 | ||||
| 細胞伝播 | トル | - | 3.55 | - | % | |||
| 白色照明の均一性 | ΔY | 75 | 80 | - | % | |||
|
複製 色の |
ホワイト |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| ワイ | 0.299 | 0.329 | 0.359 | - | ||||
|
赤色 |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| レイ | 0.320 | 0.350 | 0.380 | - | ||||
|
緑色 |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| ジ | 0.590 | 0.620 | 0.650 | - | ||||
|
青い |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| による | 0.02 | 0.05 | 0.08 | - | ||||
|
反応 時間 |
GTG | Tg | 14 | 25 | ms | |||
| クロストーク | CT |
- |
- |
2.0 | % | |||
バックライトの特徴
| パラメータ | シンボル | 価値 | ユニット | ||
| ミン | タイプする | マックス | |||
| LEDライトバー入力電圧 | VPIN | 46.5 | 48.5 | 51.5 | V |
| LEDライトバー 入力電流総量 | IPIN | --- | 360 | mA | |
| LEDの寿命 | LLED | 40000 | 50000 | --- | 時間 |
| 電力消費量 | PBL | 17.46 | W | ||
外部 寸法
インターフェース・ピン定義
| P中 | シンボル | 機能 |
| 1 | RXO0- | 陰性 ピクセル0の伝送データ (ODD) |
| 2 | RXO0+ | ポジティブ ピクセル0の伝送データ (ODD) |
| 3 | RXO1- | 陰性 ピクセル1の伝送データ (ODD) |
| 4 | RXO1+ | ポジティブ ピクセル1の伝送データ (ODD) |
| 5 | RXO2- | 陰性 ピクセル2の伝送データ (ODD) |
| 6 | RXO2+ | ポジティブなPixel 2の伝送データ (ODD) |
| 7 | GND | パワーグラウンド |
| 8 | RXOCは | 負の伝送クロック (ODD) |
| 9 | RXOC+ | ポジティブ・トランスミッション・クロック (ODD) |
| 10 | RXO3- | 陰性 ピクセル3の伝送データ (ODD) |
| 11 | RXO3+ | ポジティブなPixel 3の伝送データ (ODD) |
| 12 | RXE0 | 陰性 ピクセル0の伝達データ (EVEN) |
| 13 | RXE0+ | ポジティブ ピクセル0の送信データ (EVEN) |
| 14 | GND | パワーグラウンド |
| 15 | RXE1- | 陰性 ピクセル1の伝送データ (EVEN) |
| 16 | RXE1+ | ポジティブ ピクセル1の伝送データ (EVEN) |
| 17 | GND | パワーグラウンド |
| 18 | RXE2- | 陰性 ピクセル2の伝達データ (EVEN) |
| 19 | RXE2+ | ポジティブなPixel 2の伝送データ (EVEN) |
| 20 | RXECは | 負の伝送クロック (EVEN) |
| 21 | RXEC+ | ポジティブトランスミッションクロック (EVEN) |
| 22 | RXE3 | 陰性 ピクセル3の伝送データ (EVEN) |
| 23 | RXE3+ | ポジティブなPixel 3の送信データ (EVEN) |
| 24 | GND | パワーグラウンド |
| 25 | NC | 接続ができない このピンが開いているはず |
| 26 | NC | 接続ができない このピンが開いているはず |
| 27 | NC | 繋がらない |
| 28 | VDD |
電源: +5V |
| 29 | VDD | |
| 30 | VDD |

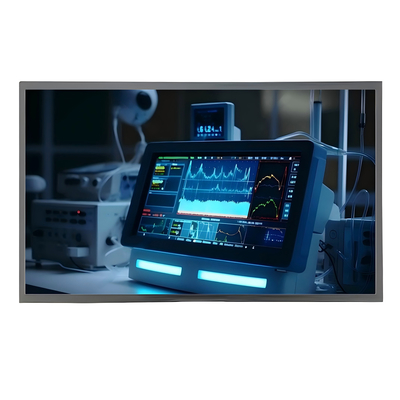

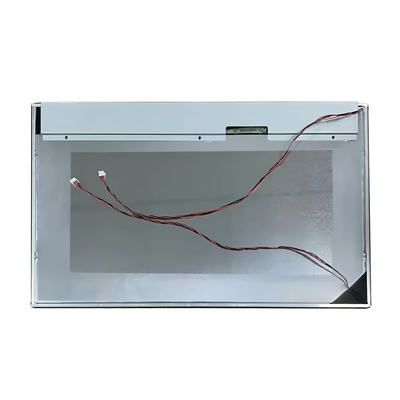

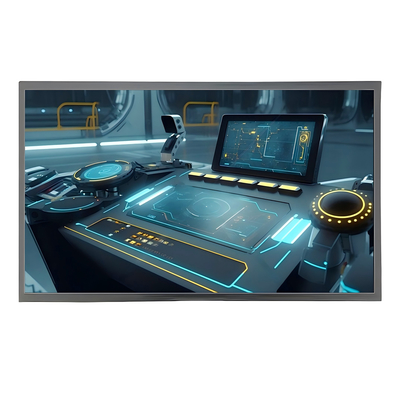

製品画像
