商品の詳細:
|
| モデル番号: | SFTO2700SM-7317AN | スクリーンサイズ: | 27インチ |
|---|---|---|---|
| 解像度: | 1920×1080 ピクセル (RGBストライプ) | 明るさ: | 350 Cd/m2 |
| 貯蔵温度: | -20°C から +60°C | 作業温度: | 0°Cへの+50°C |
| コントラスト比: | 10001 (タイプ) | インターフェース: | 2チャネルLVDS (2ピクセル/クロック) |
| 応答時間: | 14ms (オン/オフ,Typ.) | バックライト: | 30千時間 |
| 表面処理: | AG/AR/AF コーティング (選択可能) | タッチ技術: | PCAP ((CTP) オプション |
| 蓋のガラス: | ゴリラガラス/強化ガラス/PMMA (カスタム) | トッチポイント: | 10点マルチタッチ |
| タッチインターフェース: | I2C/USB/RS232 (設定可能) | IC オプション: | EETI,ILITEK,サイプレス,グーディックス |
| カスタマイズ: | シルク印刷, ロゴ, 型抜き | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | マルチタッチ産業用TFT LCD,27インチ産業用TFT LCD,手袋タッチ産業用TFT LCD |
||
SFTO2700SM-7317ANは,統合されたプロジェクテッド・キャパシティブ (PCAP) タッチ技術で産業ビジュアライゼーションを再定義します. 27インチFHD TFT LCD (350 cd/m2) と手袋対応タッチ感度を組み合わせて,医療用インターフェース用に設計されています工場自動化や輸送システムです
主要なカスタマイズオプション
✅ 頑丈 な 触覚 ソリューション
ガラスオプション:化学強化ゴリラガラス® (医療用),加熱ガラス (工業用),PMMA (コスト敏感)
コーティング:日光で読み取れるようにする反光 (AG),医療画像処理のための反反光 (AR),キオスク用の指紋防止 (AF)
エッジ トリートメント: 磨いた,切った,または2.5Dの曲がったエッジ
✅ アドバンスド タッチ 統合
センサーの構成: ガラスセンサー (耐久性が高い),フィルムセンサー (軽量),フィルム+フィルム (柔軟なマウント)
制御IC:医療用EMCのEETI,自動車用Cypress (-40°C),マルチタッチジェスチャーのGoodix
インターフェース:I2C (組み込みシステム),USB (プラグアンドプレイ),RS232 (レガシー機器)
✅ 工業 的 な 信頼性
0°C~50°Cで冷却抵抗で動作する
24 サイクル熱ショック試験 (−20°C−60°C)
触覚パネルと組み合わせた場合 IP65 フロントシール
認証
EN 60601-1 (医療) ISO 16750 (自動車)
REACH SVHC に準拠する,RoHS 3
EMC:EN 55032Bクラス
カスタマイズ要求
連絡先販売2@saef.com.cnIP65 密封版,容量感触オプション,またはカスタムベーゼル設計
仕様
| ポイント | ユニット | 仕様 |
| スクリーン対角 | mm | 27.0 |
| アクティブエリア | mm | 597.888 ((H) x 336.312 ((V) |
| ピクセル H x V | - | 1920 ((x3) x 1080 |
| ピクセルピッチ | ええと | 31.14 (一つのトライアード) x3114 |
| ピクセル配置 | - | RGB垂直ストライプ |
| 表示モード | - | 通常は黒 |
| 応答時間 | Msec | 14ms (通常,オン/オフ) |
| 体重 | グラム | TBD |
| 電気インターフェース | - | 2チャネルLVDS,8ビットRGBデータ入力 |
| サポート色 | - | 16.7M色 |
| 表面処理 | - | 防光 3H |
| 動作温度 | °C |
0 から +50 |
| 貯蔵温度 | °C | -20から+60 |
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 記述 |
| 1 | RxO0- | 負のLVDS差分データ入力 (奇数データ) |
| 2 | RxO0+ | 陽性LVDS差分データ入力 (奇数データ) |
| 3 | RxO1- | 負のLVDS差分データ入力 (奇数データ) |
| 4 | RxO1+ | 陽性LVDS差分データ入力 (奇数データ) |
| 5 | RxO2- | 負のLVDS差分データ入力 (奇数データ) |
| 6 | RxO2+ | 陽性LVDS差分データ入力 (奇数データ) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 負のLVDS差点クロック入力 (奇数クロック) |
| 9 | RxOCLK+ | 陽性LVDS差点クロック入力 (オードクロック) |
| 10 | RxO3- | 負のLVDS差分データ入力 (奇数データ) |
| 11 | RxO3+ | 陽性LVDS差分データ入力 (奇数データ) |
| 12 | RxE0- | 負のLVDS微分データ入力 (偶数データ) |
| 13 | RxE0+ | 陽性LVDS差分データ入力 (偶数データ) |
| 14 | GND | 地面 |
| 15 | RxE1- | 負のLVDS微分データ入力 (偶数データ) |
| 16 | RxE1+ | 陽性LVDS差分データ入力 (偶数データ) |
| 17 | GND | 地面 |
| 18 | RxE2- | 負のLVDS微分データ入力 (偶数データ) |
| 19 | RxE2+ | 陽性LVDS差分データ入力 (偶数データ) |
| 20 | RxECLK- について | 負のLVDS差分クロック入力 (偶数クロック) |
| 21 | RxECLK+ | 負のLVDS差分クロック入力 (偶数クロック) |
| 22 | RxE3- | 負のLVDS微分データ入力 (偶数データ) |
| 23 | RxE3+ | 陽性LVDS差分データ入力 (偶数データ) |
| 24 | GND | 地面 |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 繋がりがない |
| 28 | VDD | 電源入力電圧 5V |
| 29 | VDD | 電源入力電圧 5V |
| 30 | VDD | 電源入力電圧 5V |
オプティカル特性
| パラメット | 条件 | ミン | タイプする | マックス | ユニット | |
|
視角 (CR>10) |
横軸 | θL | 89 | - |
程度 |
|
| θR | 89 | - | ||||
| 垂直 | θT | 89 | - | |||
| θB | 89 | - | ||||
| コントラスト比 | 中心部 | 700 | 1000 | - | - | |
| 応答時間 | トル+Td | - | 14 | 20 | ms | |
|
CF 色色性 (CIE1931) |
赤いx |
タイプ-003 |
0.646 |
タイプ: +003 |
- | |
| 赤いy | 0.341 | - | ||||
| 緑色 | 0.327 | - | ||||
| 緑色 | 0.612 | - | ||||
| 青いx | 0.143 | - | ||||
| 青い y | 0.041 | - | ||||
| 白いx | 0.283 | - | ||||
| ホワイト | 0.289 | - | ||||
| 中心 白色の輝き | 年間 | 300 | 350 | cd/m2 | ||
バックライトの特徴
| パラメータ | シンボル | 価値 | ユニット | ||
| ミーン | タイプする | マックス | |||
| ライトバー入力電圧 | VLED | 51 | 54 | 57 | V |
| ライトバー入力 電流 | ILED | - | 480 | - | mA |
| LEDの寿命 | LBL | 20000 | 30000 | - | 時間 |

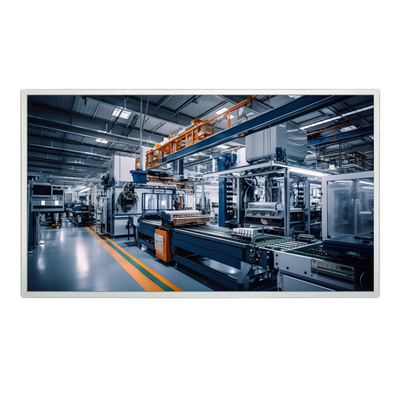

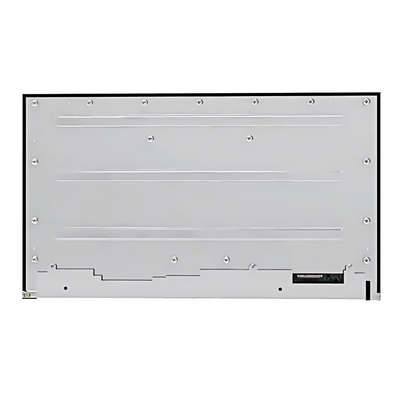

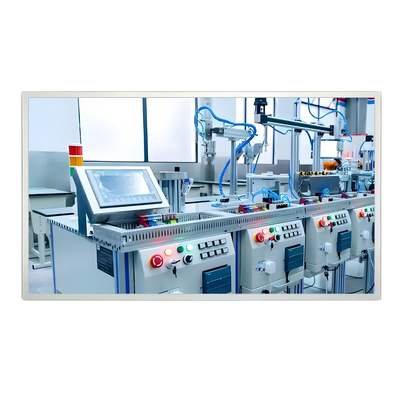

製品画像
