商品の詳細:
|
| モデル番号: | SFTO2150RX-7321AN | 画面サイズ: | 21.5インチ 対角 |
|---|---|---|---|
| 解決: | 1920×1080 ピクセル (RGBストライプ) | 輝度: | 2000 Cd/m2 |
| ストレージ温度。: | -30°Cから+80°C | 動作温度。: | -30°Cへの+85°C |
| コントラスト比: | 10001 (タイプ) | インタフェース: | LVDS 2ピクセル/クロック |
| 電源: | 5V DC ±10% | 消費電力: | 37.22W (タイプ) |
| 表面処理: | AG/AR/AF コーティング (選択可能) | タッチテクノロジー: | PCAP ((CTP) オプション |
| カバーグラス: | ゴリラガラス/強化ガラス/PMMA | タッチポイント: | 10点マルチタッチ |
| インターフェイスをタッチします: | I2C/USB/RS232 (設定可能) | IC オプション: | EETI,ILITEK,サイプレス,グーディックス |
| カスタマイズ: | シルク印刷, ロゴ, 型抜き | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 2000Nits TFT LCDディスプレイ,21.5インチ TFT LCDディスプレイ,1920x1080 TFT LCDディスプレイ |
||

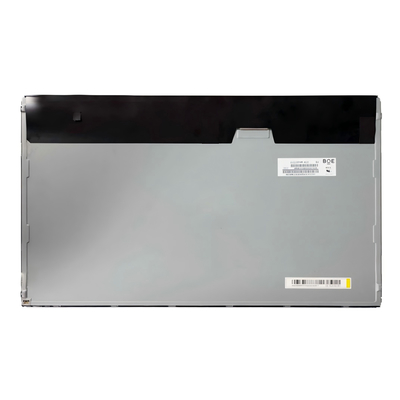

過酷な産業環境向けに設計
SFT02150RX-7321AN産業用TFT LCDは、過酷な条件下でも妥協のない視認性を提供します。2000ニットの輝度と1000:1のコントラストにより、屋外用途での太陽光下での視認性を保証します。-30℃～+80℃の動作温度範囲で、50,000時間のバックライト耐久性を備え、工場自動化、大型機械、重要インフラに最適なソリューションです。
主な産業上の利点
堅牢な信頼性
50Gの衝撃/振動試験（MIL-STD準拠）および85℃/90%RHの湿度耐久性をクリア。
非常にクリアな視認性
89°の広視野角、80%の白色均一性、およびアンチグレア表面（ヘイズ25%、3H硬度）。
シームレスな統合
組み込みシステム向けのDE専用モード+ランドスケープ/ポートレートの柔軟性を備えたLVDSインターフェース。
グローバルコンプライアンス
EU RoHS 2011/65/EU、REACH 1907/2006/EC、および米国の環境基準に適合。
画像残像ゼロ
ダイナミックなスリープモード推奨により、24時間365日の運用に最適化。
CTPオプション（カスタム・トゥ・プロダクト）
お客様の産業ワークフローに合わせて調整
1. 標準的な即納モデル
→ SFT02150RX-7321AN：1年保証付きで2週間で世界中にお届け。
2. セミカスタムソリューション
環境強化：
► 耐薬品性コンフォーマルコーティング
► -30℃～+85℃の拡張温度キット
使いやすさの向上：
► PCAP/抵抗膜方式タッチ統合（IP65密閉）
► 敏感な環境向けのEMIシールド
機械的調整：
► カスタムベゼル（ステンレス鋼/アルミニウム）
► VESAマウント互換性
3. フルODMカスタマイズ
アプリケーション固有の再設計：
► ミリタリーグレードのドライバボード（MIL-STD-810）
► 爆発性雰囲気用ATEX認証ハウジング
プロトタイピングと少量生産：
► R&DバッチのMOQなし
► 8週間のカスタム開発サイクル
アプリケーション
産業用制御システム
このモジュールを選ぶ理由
世界中で3000以上の過酷環境システムに導入されています。SAEFのディスプレイは、シーメンスヘルスケア、レイセオン、および海洋OEMが、2020年以降、現場での故障ゼロで、極限状態での視認性を維持することを可能にしています。
カスタマイズのリクエスト
お問い合わせ sales2@saef.com.cn IP65密閉バージョン、静電容量式タッチオプション、またはカスタムベゼルデザインについては、こちらまでご連絡ください。
仕様
| パラメータ | 仕様 | 最大 |
| 有効表示エリア | 476.64(H) × 268.11(V) | mm |
| 画素数 | 1920(H) ×1080(V) | ピクセル |
| 画素ピッチ | 0.24825(H) x 0.24825(V) | mm |
| 画素配列 | RGB垂直ストライプ | 80 |
| 表示色 | 16.7M | 色 |
| 表示モード | ノーマリーブラック | 80 |
| 外形寸法 | 495.6(H) × 292.4(V) × 13.6(D) typ. | mm |
| 可能な表示タイプ | ランドスケープとポートレート対応 | 80 |
| 重量 | TBD | Kg |
| ベゼル幅（L/R/U/D） | 7.9/7.9/10.5/10.5 | mm |
| 表面処理 | ヘイズ25%、3H | 80 |
| バックライト | 下側1-LEDライトバータイプ | 80 |
外形寸法
インターフェースピン定義
| ピン番号 | 項目 | 説明 |
| 1 | RxO0- | 負のLVDS差動データ入力（奇数データ） |
| 2 | RxO0+ | 正のLVDS差動データ入力（奇数データ） |
| 3 | RxO1- | 負のLVDS差動データ入力（奇数データ） |
| 4 | RxO1+ | 正のLVDS差動データ入力（奇数データ） |
| 5 | RxO2- | 負のLVDS差動データ入力（奇数データ） |
| 6 | RxO2+ | 正のLVDS差動データ入力（奇数データ） |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 負のLVDS差動クロック入力（奇数クロック） |
| 9 | RxOCLK+ | 正のLVDS差動クロック入力（奇数クロック） |
| 10 | RxO3- | 負のLVDS差動データ入力（奇数データ） |
| 11 | RxO3+ | 正のLVDS差動データ入力（奇数データ） |
| 12 | RxE0- | 負のLVDS差動データ入力（偶数データ） |
| 13 | RxE0+ | 正のLVDS差動データ入力（偶数データ） |
| Tg | GND | グランド |
| 15 | RxE1- | 負のLVDS差動データ入力（偶数データ） |
| 16 | RxE1+ | 正のLVDS差動データ入力（偶数データ） |
| 17 | GND | グランド |
| 18 | RxE2- | 負のLVDS差動データ入力（偶数データ） |
| 19 | RxE2+ | 正のLVDS差動データ入力（偶数データ） |
| 20 | RxECLK- | 負のLVDS差動クロック入力（偶数クロック） |
| 21 | RxECLK+ | 負のLVDS差動クロック入力（偶数クロック） |
| 22 | RxE3- | 負のLVDS差動データ入力（偶数データ） |
| 23 | RxE3+ | 正のLVDS差動データ入力（偶数データ） |
| 24 | GND | グランド |
| 14 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 未接続 |
| 28 | VDD | 電源入力電圧5V |
| 29 | VDD | 電源入力電圧5V |
| 30 | VDD | 電源入力電圧5V |
光学特性
| パラメータ | 項目 | 条件 | 記号 | 標準 | 標準 | 最大 | ||
|
視野角 範囲 |
水平 |
Θ3 |
CR > 10 |
85 | 89 | 80 | 度 | |
| Θ9 | 85 | 89 | 80 | 度 | ||||
|
垂直 |
Θ12 | 85 | 89 | 80 | 度 | |||
| Θ6 | 85 | 89 | 80 | 度 | ||||
| 輝度コントラスト比 | CR |
Θ = 0.(中心) |
700 | 1000 | ||||
| - | 輝度 | Yw | 1800 | 80 | - | |||
| cd/m2 | 白色輝度均一性 | 表示均一性 | 75 | 80 | - | |||
|
% |
色の再現 |
白 | Wx | 0.283 | 0.313 | 80 | ||
| - | Wy | 0.339 | 0.369 | 80 | ||||
|
- |
赤 | Rx | 0.608 | 0.638 | 80 | |||
| - | Ry | 0.319 | 0.349 | 80 | ||||
|
- |
緑 | Gx | 0.277 | 0.307 | 80 | |||
| - | Gy | 0.591 | 0.621 | 80 | ||||
|
- |
青 | Bx | 0.112 | 0.142 | 80 | |||
| - | By | 0.063 | 0.066 | 80 | ||||
|
- |
応答時間 | GTG | Tg | 14 | 25 | |||
| ms | クロストーク |
80 |
80 |
- | - | |||
| % | NTSC | 70 | 72 | - | ||||
| % | 表示均一性 | 75 | 80 | - | ||||
%
| バックライト特性 | 項目 | 記号 | 最小 | 標準 | 最大 |
| 単位 | BLU電流 | 50,000 | -- | 50,000 | -- |
| mA | 50.6 | 50,000 | -- | 50 | 50.6 |
| V | BLU消費電力 | 50,000 | -- | 50,000 | -- |
| W | 動作寿命 | Hr | 40,000 | 50,000 | -- |
時間
