商品の詳細:
|
| 画面サイズ: | 13.3インチ対角 | 決議: | 1920×1080 ピクセル (RGBストライプ) |
|---|---|---|---|
| 貯蔵温度: | -20°C ～ +70°C | 作業温度: | -30°Cから+80°C |
| 明るさ: | 1000cd/㎡ | コントラスト比: | 10001 (タイプ) |
| インターフェース: | 2レーン eDP 1.2 (2.7Gbps) | 電源: | 3.3V DC (ロジック), 12V/24V (バックライト) |
| 表面処理: | AG/AR/AF コーティング (選択可能) | タッチ技術: | 容量感触パネル |
| 蓋のガラス: | ゴリラガラス/強化ガラス/PMMA | トッチポイント: | 10点マルチタッチ |
| タッチインターフェース: | I2C/USB/RS232 (設定可能) | IC オプション: | EETI,ILITEK,サイプレス,グーディックス |
| カスタマイズ: | シルク印刷, ロゴ, 型抜き | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1080p 産業用 LCD ディスプレイモジュール,フルHD TFT LCD ディスプレイモジュール,EDPインターフェイスTFT LCD表示 |
||
要求の高い環境のための超明るい産業用TFTディスプレイ
SFTO1330SM-7208A3CT2は,卓越した可視性,耐久性,触覚応答性を要求する産業用アプリケーションのために設計された高性能13.3インチフルHD TFT LCDモジュールです.輝く1000ニットと 72%のNTSC色域が特徴ですこのディスプレイは,高照明環境でも 鮮明な画像を表示します.集積された電容感触技術と反光コーティング (6H硬さ) は,工場などの荒い環境で信頼性の高い入力を保証します医療機器も用意しています
主要 な 特徴
フルHDクリアリティ: 1920×1080解像度で,鋭いテキスト,グラフィック,ビデオのために1670万色.
高速eDPインターフェース: 2レーン内蔵ディスプレイポート (2.7Gbps) は,シームレスなデータ転送を保証します.
広い温度での動作: -20°Cから+70°Cまでの信頼性 (保存: -30°Cから+80°C)
501000時間LEDバックライト: エネルギー効率の良い設計で寿命が延長され メンテナンスが短くなります
産業用耐久性: 防光面,衝撃耐性構造,RoHS準拠性
簡単統合:PWMディミング,I2C/USB/UARTタッチインターフェイス,DC電源入力 (3.3V論理,12V/24Vバックライト) をサポートする.
技術的卓越性
光学性能: 85°の視角,800:1のコントラスト比,30msの応答時間
触覚感: 手袋,霧/表面湿度で完璧に動作し,マルチタッチをサポートします.
頑丈なデザイン: スリムなプロファイル (5.2mm深さ),軽量,EMIシールドコネクタ (I-PEX 20455-030E).
認証された信頼性:ISO 9001/14001認証, 72時間湿度/熱ショック試験
理想 的 な 応用
工業用HMIパネル
POS/小売ターミナル
医療診断機器
ビデオ会議システム
交通情報 エンターテインメント
スマート 自動 販売 機
なぜ この 展示 を 選ん だ の でしょ う か
セーフ・テクノロジー・リミテッド (深??) が設計したSFTO1330SM-7208A3CT2は,最先端の光学技術と産業用耐久性を組み合わせています.組み込みシステムとの統合を簡素化厳格なテストとグローバル認証によって サポートされていますこのモジュールは,ヨーロッパと北アメリカの最も厳しい環境で24時間24時間稼働するために最適化されています.
カスタマイズ要求
連絡先販売2@saef.com.cnIP65 密封版,容量感触オプション,またはカスタムベーゼル設計
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | CABC_ EN / NC | - | CDに予約 |
| 2 | H_GND | P | 高速弾 |
| 3 | レーン1_N | 私は | 補完信号リンクレーン1 |
| 4 | レーン1_P | 私は | 真の信号リンクレーン1 |
| 5 | H_GND | P | 高速弾 |
| 6 | レーン0N | 私は | 補完信号リンクレーン 0 |
| 7 | レーン0P | 私は | 真の信号リンクレーン 0 |
| 8 | H_GND | P | 高速弾 |
| 9 | AUX_CH_P | 私は | 真の信号補助チャンネル |
| 10 | AUX_CH_N | 私は | 補完信号補助チャネル |
| 11 | H_GND | P | 高速弾 |
| 12 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 13 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 14 | NC | 私は | LCD 製造者向けに指定 |
| 15 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 16 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 17 | HPD | オー | HPD信号ピン |
| 18 | LED-1 | P | バックライトの地面 |
| 19 | LED-2 | P | バックライトの地面 |
| 20 | LED-3 | P | バックライトの地面 |
| 21 | LED4 | P | バックライトの地面 |
| 22 | BL_ ENABLE 対応する | 私は | バックライト オン/オフ |
| 23 | BL_PWM_DIM | 私は | システムPWM |
| 24 | SCL/NC | - | LCD 製造者向けに指定 |
| 25 | SDA/NC | - | LCD 製造者向けに指定 |
| 26 | BL_PWR | P | バックライトの電源 |
| 27 | BL_PWR | P | バックライトの電源 |
| 28 | BL_PWR | P | バックライトの電源 |
| 29 | BL_PWR | P | バックライトの電源 |
| 30 | NC | - | LCD 製造者向けに指定 |
オプティカル特性
| パラメーター | 条件 | ミン | タイプする | マックス | ユニット | |
|
視角 (CR>10) |
横軸 | θL | - | 85 | - |
程度 |
| θ R | - | 85 | - | |||
| 垂直 | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| コントラスト比 | 中心部 | 600 | 800 | - | - | |
| 応答時間 | トル+Td | - | 30 | 35 | ms | |
|
CF 色色性(CIE1931) |
赤いx |
タイプする -0だった05 |
TBD |
タイプする +0だった05 |
- | |
| 赤いy | TBD | - | ||||
| 緑色 | TBD | - | ||||
| 緑色 | TBD | - | ||||
| 青いx | TBD | - | ||||
| 青い y | TBD | - | ||||
| 白いx | (0.323) | - | ||||
| ホワイト | (0.379) | - | ||||
| NTSC比 | % | (72 件) | - | |||
|
中心 白色の輝き |
年間 | 800 | 1000 | cd/m2 | ||
バックライトの特徴
| パラメータ | シンボル | ミン | タイプする | マックス | ユニット |
| 供給電圧 | VBL | 5 | 12.0 | 37 | V |
|
バックライトの電源電流 |
ILED | 6 |
- |
25 | mA |
| バックライトの電源 | PLED | 0.18 | - | 5.55 | W |
| 調節された光信号電圧 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 照明制御の負荷比 | 義務 | 1 | - | 100 | % |
| 照明制御の周波数 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 高電圧 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 低電圧 | VCNTL | 0 | - | 0.6 | V |
| LEDの寿命 | - | 40,000 | 50,000 | - | h |
CTP 仕様
| カテゴリー | パラメータ | 仕様 |
| 一般的な | 構造 | カバーグラス + DITOグラス |
| カバー レンズ 強化 | 化学 的 に 強化 さ れ た | |
| カバー レンズ 表面硬さ | ≥6H (鉛筆の硬さ) | |
| 光伝播率 | ≥85% | |
| 操作温度 | -20°C ~ +70°C,RH ≤85% | |
| 貯蔵温度 | -30°C~+80°C,RH ≤85% | |
| 電気 | インターフェース | IIC / USB / UART |
| タッチIC | IL12511 | |
| 電源電圧 (VDD) | 3.3Vまたは5V (選択可能) | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
| 環境問題 | 運用条件 | 霧や表面水で機能する |
| 表面特性 | 表面インク | 紫外線防止 |
| 表面処理 | 抗輝 (霧: 10%) | |
| LCD-TPラミネーション | OCA (光学的に透明な接着剤) | |
| 準拠性 | 物質 的 な 基準 | RoHSとハロゲンフリーに準拠する |

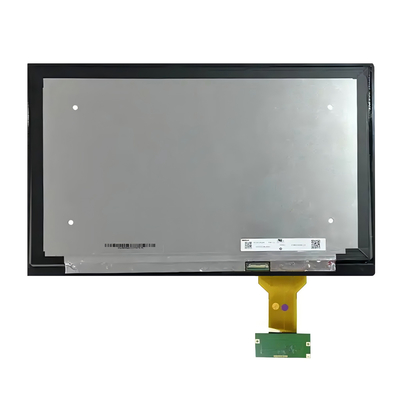

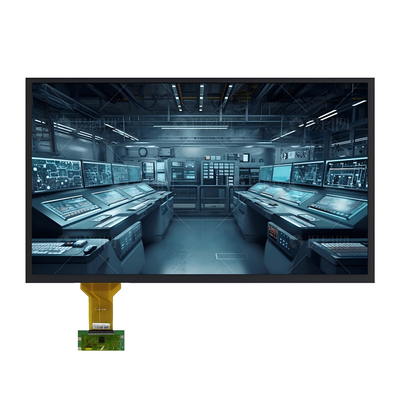

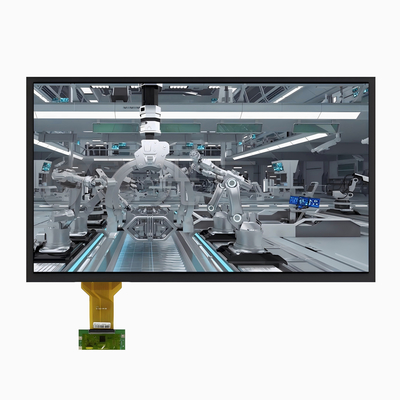

製品画像
