商品の詳細:
|
| スクリーンサイズ: | 23.8インチ 対角 | 解像度: | 1920×1080 ピクセル (RGBストライプ) |
|---|---|---|---|
| 明るさ: | 350 Cd/m2 | インターフェース: | LVDS (2ポート、8ビット) |
| 貯蔵温度: | 0°Cへの+50°C | 作業温度: | -20°C から +60°C |
| タッチ技術: | 容量感触パネル | バックライトの寿命: | 501000時間 (LED, @25°C) |
| 表面硬さ: | ≥6H (反光,霧 10%) | IC オプション: | EETI, EXC3189 |
| 環境耐性: | 霧/表面水中で機能 | 準拠性: | RoHS,REACH,ハロゲンフリー,ISO 9001/14001 (EU/米国認証) |
| ハイライト: | RGB ストライプ 産業用 TFT LCD,工業用TFT液晶ディスプレイ,1920×1080 インダストリアルグレード TFT LCD |
||
過酷なEU/US環境向け産業グレード23.8インチTFTディスプレイ
SFTO2380HY-7253ACTは、北米およびヨーロッパの産業市場向けに設計されており、工場、医療施設、屋外設置において妥協のない信頼性を提供します。23.8インチフルHDパネルと産業用LVDSインターフェースを搭載し、0℃～+50℃で完璧に動作し、60cmの落下、±4kVのESD、高湿度に耐えます。RoHS、REACH、ISO規格のトリプル認証を取得しており、産業機器に対する厳格なEU/US規制要件を満たしています。
産業用クライアントがこのディスプレイを選ぶ理由:
✅ 50,000時間のLEDバックライト – ライフサイクルメンテナンスコストを削減
✅ LVDSノイズ耐性 – モーター/VFD環境での安定した信号伝送
✅ 結露耐性 – 高湿度なヨーロッパの気候で性能を発揮
産業用パフォーマンスのハイライト
高耐久性耐振動性
EN 61373鉄道規格に準拠した10～55Hzの三軸振動試験に合格し、建設/農業機械に最適です。
低温時の色精度
ガンマ補正により、0℃のコールドスタート時でも色のずれがなく、医療画像処理に不可欠です。
産業用接続性
LVDSインターフェースは、Siemens PLC、Beckhoffコントローラーとネイティブに統合し、リアルタイムのVCOM調整（I²C）をサポートします。
耐薬品性表面
UVカット硬化コーティングは、オイル/溶剤に耐え、90%RH/120時間の湿熱試験で検証されています。
技術仕様の詳細
|
産業上の課題 |
当社のソリューション |
|---|---|
|
24時間365日の生産ラインでの使用 |
50,000時間のバックライト（連続@25℃） |
|
低温倉庫での起動 |
0℃起動電流≤1.91A（470μsソフトスタート） |
|
EMIの多い環境 |
100Ω LVDSインピーダンス+フルシールドコネクタ |
|
手袋/濡れた手での操作 |
EXC3189 IC搭載の静電容量方式タッチ |
ターゲットとなる産業用途
インダストリー4.0（ドイツ）：CNC工作機械HMI、ロボット制御パネル
医療（米国）：診断用ディスプレイ（DICOM対応グレースケール）
輸送（スカンジナビア）：列車/バスの乗客情報システム
スマートファクトリー：AGVナビゲーションインターフェース、倉庫管理端末
メーカー認証
Saef Technology（深セン）製、以下の規格に準拠:
EU：2011/65/EU（RoHS）、1907/2006（REACH）
北米：FCC Part 15 Subpart B Class A
産業：IEC 61373振動規格
外形寸法
仕様
| パラメータ | 仕様 | 単位 |
| 有効表示エリア | 527.04(H) × 296.46(V) | mm |
| 画素数 | 1920(H) × 1080(V) | ピクセル |
| 画素ピッチ | 0.2745*0.2745 | mm |
| 画素配列 | RGB垂直ストライプ | |
| BLU輝度 | 350 | Cd/㎡ |
| 表示色 | 1670万色 | 色 |
| 表示モード | 透過モード、ノーマリーブラック | |
| 外形寸法 |
543(H) × 317.4(V) × 8.2(D) typ. |
mm |
| アンチグレア（ヘイズ：3%） | アンチグレア、ハードコーティング(3H) | |
| バックライト | 1-LED照明バータイプ | 個 |
インターフェースピン定義
| ピン | シンボル | 説明 |
| 1 | RO(0)N | 奇数LVDS信号- |
| 2 | RO(0)P | 奇数LVDS信号+ |
| 3 | RO(1)N | 奇数LVDS信号- |
| 4 | RO(1)P | 奇数LVDS信号+ |
| 5 | RO(2)N | 奇数LVDS信号- |
| 6 | RO(2)P | 奇数LVDS信号+ |
| 7 | GND | グランド |
| 8 | ROCLK- | 奇数LVDSクロック- |
| 9 | ROCLK+ | 奇数LVDSクロック+ |
| 10 | RO(3)N | 奇数LVDS信号- |
| 11 | RO(3)P | 奇数LVDS信号+ |
| 12 | RE(0)N | 偶数LVDS信号- |
| 13 | RE(0)P | 偶数LVDS信号+ |
| 14 | GND | グランド |
| 15 | RE(1)N | 偶数LVDS信号- |
| 16 | RE(1)P | 偶数LVDS信号+ |
| 17 | GND | グランド |
| 18 | RE(2)N | 偶数LVDS信号- |
| 19 | RE(2)P | 偶数LVDS信号+ |
| 20 | RECLK- | 偶数LVDSクロック- |
| 21 | RECLK+ | 偶数LVDSクロック+ |
| 22 | RE(3)N | 偶数LVDSクロック- |
| 23 | RE(3)P | 偶数LVDSクロック+ |
| 24 | GND | グランド |
| 25 | WP | 書き込み保護（High：書き込み有効、LowまたはOpen：書き込み無効） |
| 26 | SCL | I2Cシリアルクロック（VCOM調整用） |
| 27 | SDA | I2Cシリアルクロック（VCOM調整用） |
| 28 | 5V | DC電源 |
| 29 | 5V | DC電源 |
| 30 | 5V | DC電源 |
絶対最大定格
|
パラメータ |
シンボル |
最小 |
最大 |
単位 |
|
電源電圧 |
V DD |
-0.3 |
6 |
V |
|
ロジック電源電圧 |
V IN |
VSS-0.3 |
V DD+0.3 |
V |
|
動作温度 |
T OP |
0 |
50 |
℃ |
|
保存温度 |
T ST |
-20 |
60 |
℃ |
バックライト特性
|
パラメータ |
最小 |
標準 |
最大 |
単位 |
|
|
LEDライトバー入力電圧入力ピン |
VPIN |
- |
55.2 |
- |
V |
|
LEDライトバー入力電流入力ピン |
IPIN |
- |
60 |
- |
mA |
|
LED消費電力 |
P BL |
- |
13.2 |
- |
W |
|
BLU輝度 |
- |
300 |
350 |
- |
Cd/㎡ |
|
LED寿命 |
|
- |
50000 |
- |
時間 |
CTP仕様
|
カテゴリ |
パラメータ |
仕様 |
|
一般 |
構造 |
カバーガラス+ITOセンサーガラス |
|
|
カバーレンズ強化 |
物理的に強化 |
|
|
カバーレンズ表面硬度 |
≥6H（鉛筆硬度） |
|
|
光線透過率 |
≥85% |
|
|
動作温度 |
-10℃～+60℃、≤85%RH |
|
|
保存温度 |
-20℃～+70℃、≤85%RH |
|
電気的 |
インターフェース |
IIC / USB オプション |
|
|
タッチIC |
EXC3189 |
|
|
電源電圧（VDD） |
IIC：3.3V USB：5V |
|
|
ホスト抵抗（SDA/SCL） |
メインボードで設定可能 |
|
環境 |
動作条件 |
霧/表面水/手袋での機能 表面特性 |
|
表面インク |
UVカット |
表面処理 |
|
|
アンチグレア（ヘイズ：3%） |
LCD-TPラミネーション |
|
|
OCR（光学的にクリアな樹脂） |
コンプライアンス |
|
材料規格 |
RoHSおよびハロゲンフリー準拠 |

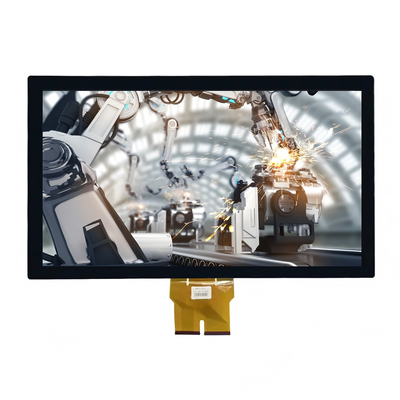

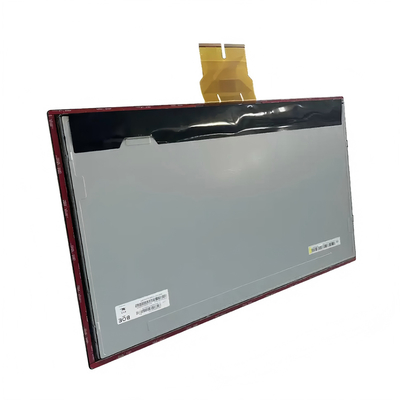

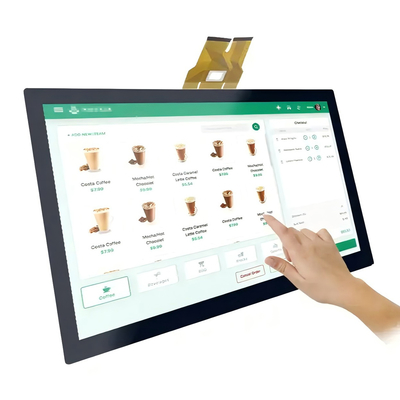

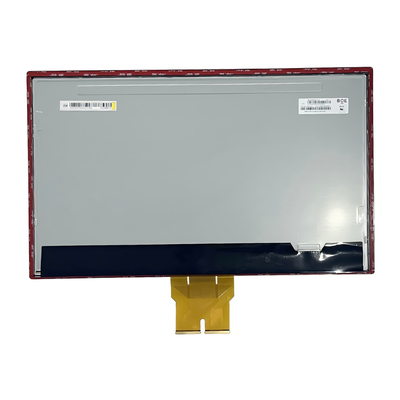

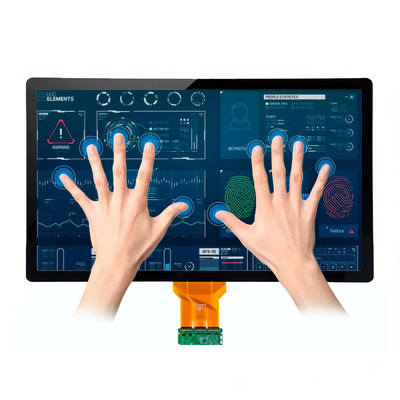

製品画像 |
